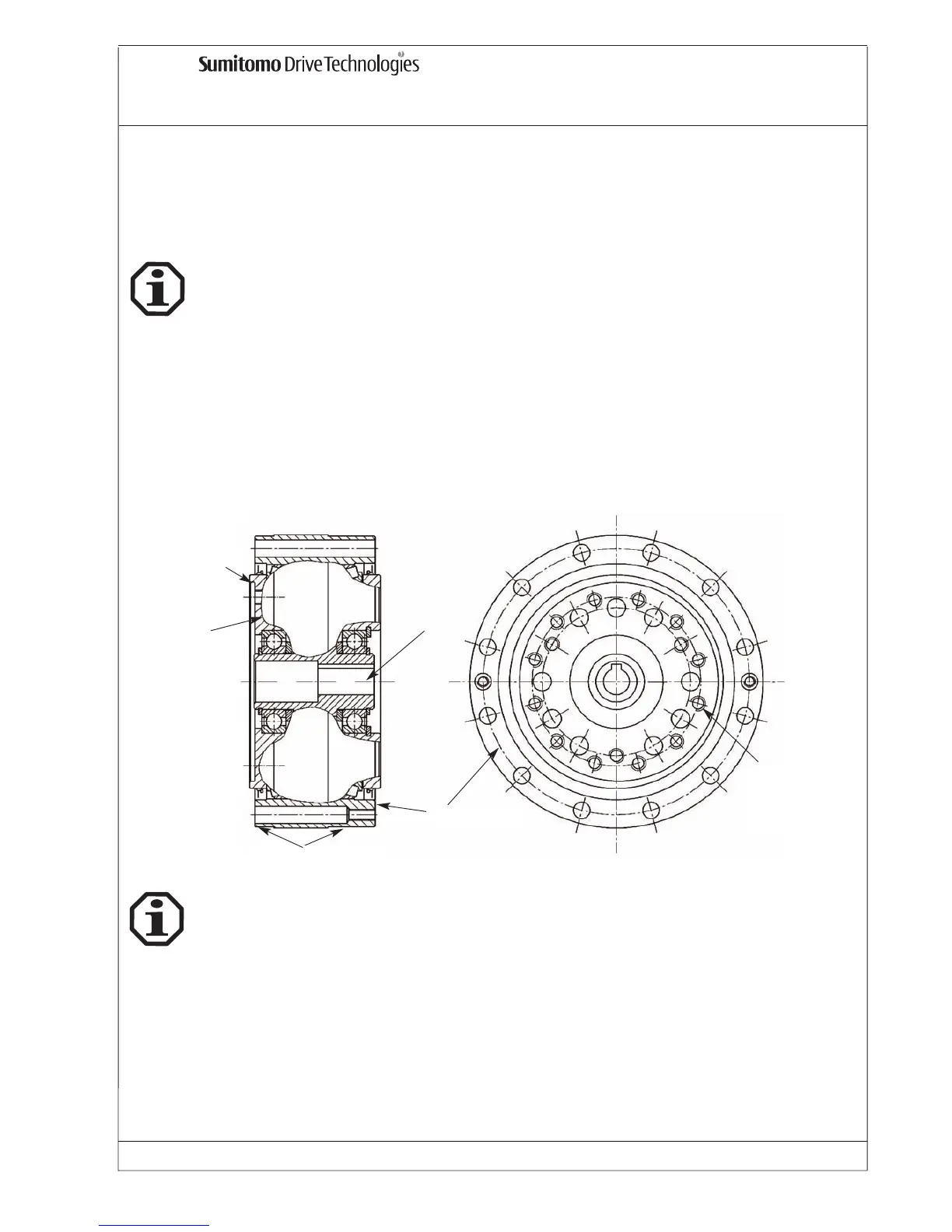

11.1 F2C-A Montageanleitung
11. F2C-A Einbausatz mit integrierter Kegelrollenlagerung
Der abtriebsseitige Flansch ist an der anzutreibenden Welle der Maschine zu befestigen. Die
Befestigungsschrauben sind entsprechend den Angaben auf Tab. 1 anzuziehen. Für den Anbau des
Motors an den Bolzenring ist ein Adaptor erforderlich (der antriebsseitige Flansch dreht mit
Abtriebsdrehzahl mit) - siehe hierzu Zeichnung unten:
Die FINE CYCLO Getriebe-Einbausätze der Type F2C-A werden einbaufertig ausgeliefert.
Jeder Einbausatz wird vor dem Probelauf mit Fett gefüllt und verläßt das Werk mit ausreichender
Fettfüllung und ist somit betriebsbereit und für jede beliebige Einbaulage geeignet.
Die Einbausätze werden ohne Lackierung ausgeliefert.
Bei Standardeinbauten mit Hohlwelle und Paßfedernut ist auf die Motorwelle MoS
2
-Paste oder Spray
(z. B. Molykote) aufzutragen. Bei Ausführungen mit antriebsseitigem Klemmring müssen die
Verbindungsstellen öl- und fettfrei sein.
Einbauzentrierung
Abtriebsflansch
Zentrierung
Abtriebsflansch
Bolzenring
Befestigungs-
gewinde
Abtriebsflansch
antriebsseitige
Hohlwelle
Die Sicherheitshinweise für den Einbau von Punkt 6 bis 7 sind unbedingt zu beachten.
Nichtbeachtung kann zu Verletzungen, Maschinenschäden sowie Verlust der Gewährleistung führen!
Die FINE CYCLO Getriebe-Einbausätze der Type F2C-A werden ohne Lackierung ausgeliefert.
