FINE CYCLO Betriebsanleitung
FC_D_01_05 Nr. 991051 Ausgabe: 01/05 Seite 14

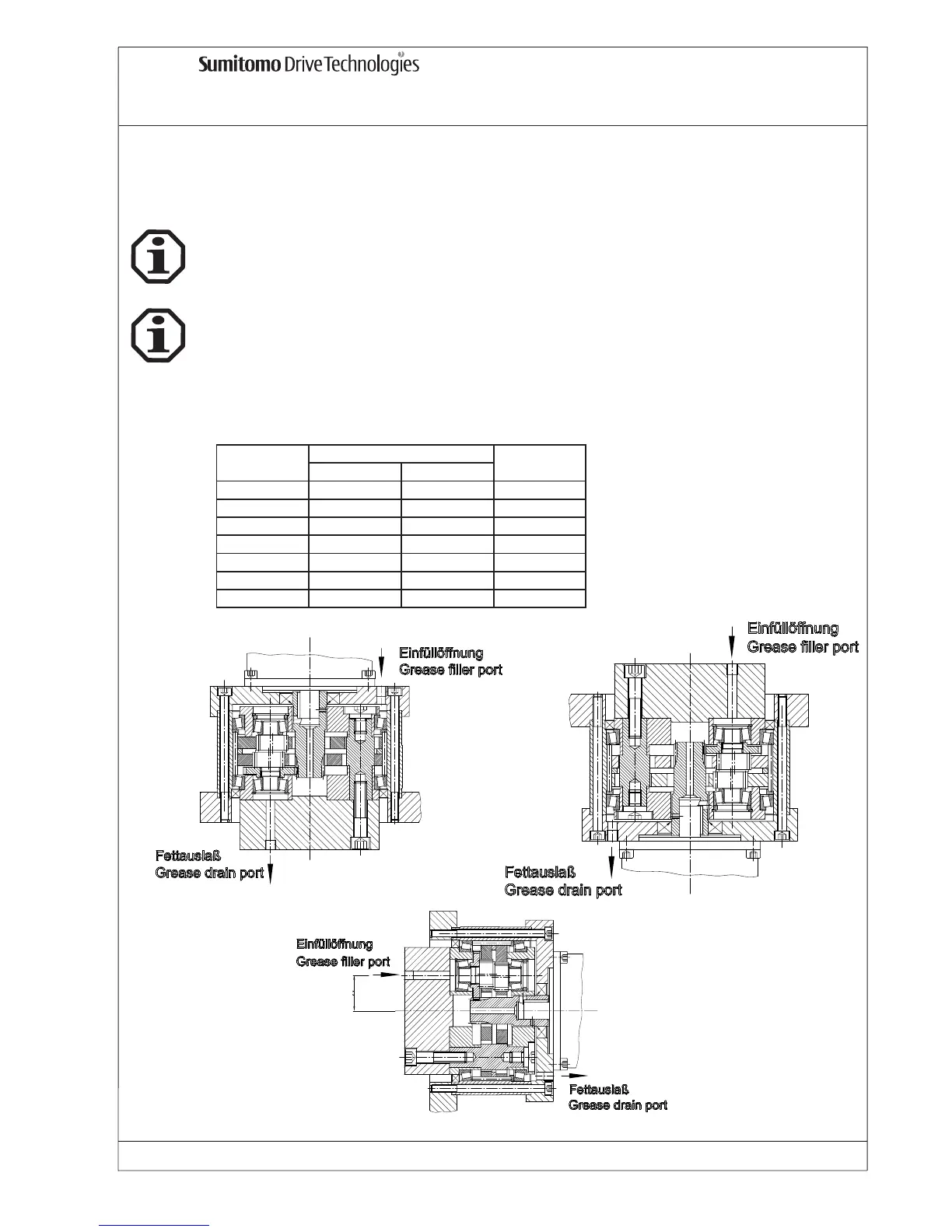

13. F2C-T Einbausatz mit integrierter Kegelrollenlagerung
Die FINE CYCLO Getriebe-Einbausätze der Type F2C-T werden ohne Fett ausgeliefert und
müssen vor Inbetriebnahme erst gemäß Tab. 1 mit Fett Multemp FZ No.00, alternativ mit Shell Alvania
EP Fett R0, gefüllt und abgedichtet werden. (Fetteinfüllöffnung siehe Abbildung unten). Diese Fette sind
für Umgebungstemperatur von - 10°C bis + 40°C geeignet.
Nach der Fettbefüllung wie beschrieben sind die Einbausätze lebensdauerfettgeschmiert.
Durch eine Inspektion und Neufettung im Werk nach 5 Jahren kann die Lebensdauer der Fine Cyclo
Einbausätze verlängert werden.
13.1 F2C-T Montageanleitung
Tab. 1
*: Die Fettmenge bezieht sich auf das
Getriebe.
Der Hohlraum zwischen Getriebe und
Motor (Zwischenflansch) ist zusätzlich
zu berücksichtigen:
Horizontal: 50%
Vertikal 1: 100%
Vertikal 2: 100%
13.2 F2C-T Schmierung / Fettbefüllung vor Montage
Die Einbausätze werden ohne Lackierung ausgeliefert.
Die Sicherheitshinweise für den Einbau von Punkt 6 bis 7 sind unbedingt zu beachten.
Nichtbeachtung kann zu Verletzungen, Maschinenschäden sowie Verlust der Gewährleistung führen!
Vertikal 1
Vertikal 2
Horizontal
A
