Sumitomo FINE CYCLO FC-A 15 G - Sicherheitsmaßnahmen

FINE CYCLO Betriebsanleitung
FC_D_01_05 Nr. 991051 Ausgabe: 01/05 Seite 8

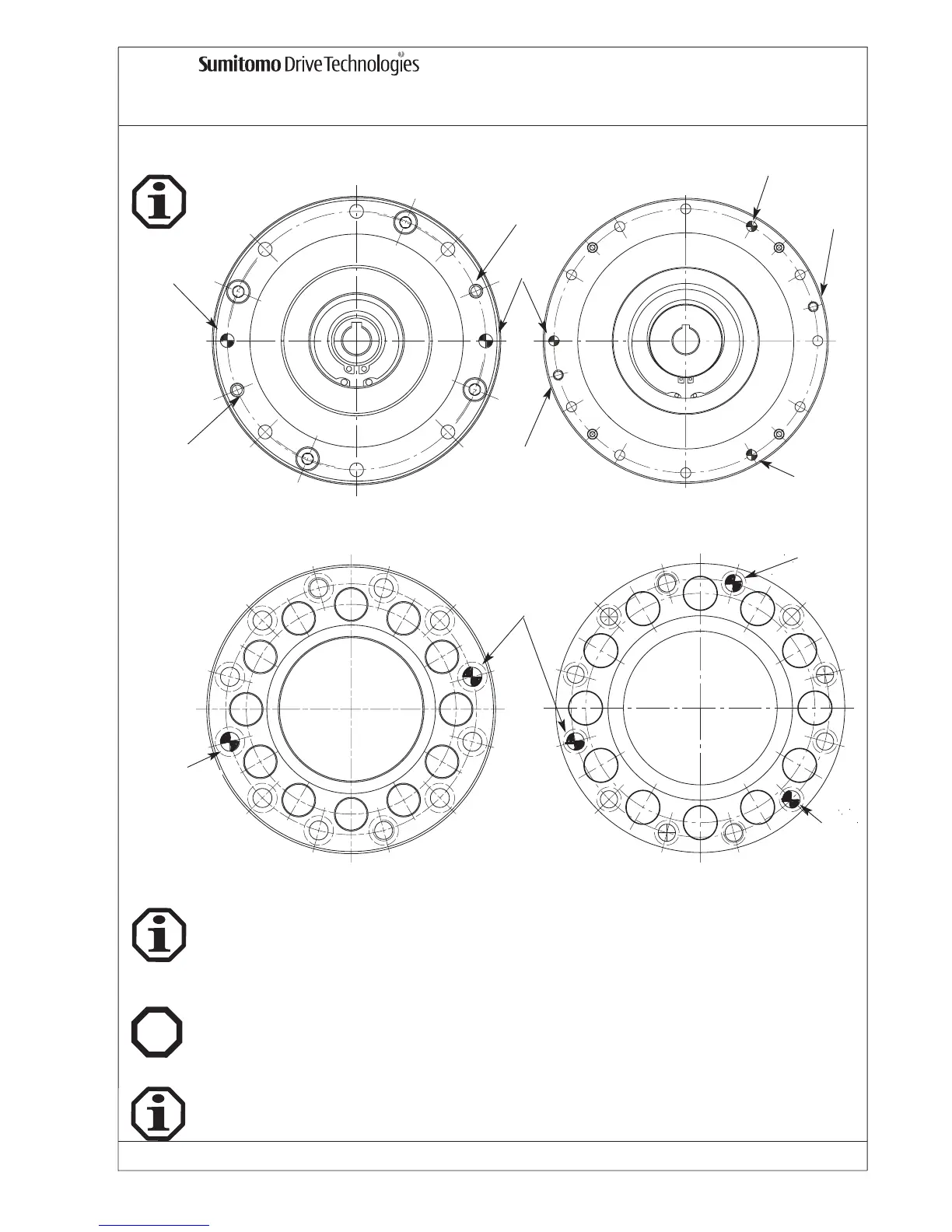

9.3 FC-A Zusätzliche Verstiftung - Graphik
FC-A 15 - 65 FC-A 75
Ex
9.5 FC-A Einsatz im EX-Bereich
Die Getriebe der Baureihe FC-A erfüllen die Anforderungen der Richtlinie 94/9EG, wenn die Einbautole-
ranzen und Vorschriften zur Befestigung (Tab. 1, Tab. 2 und Tab. 3), sowie die Sicherheitsmaßnahmen
wie unter Punkt 6.6, 6.7 und 7. beschrieben, eingehalten werden.
Die FINE CYCLO Getriebe-Einbausätze FC-A sind lebensdauerfettgeschmiert und für jede Einbaulage
geeignet. .
Durch eine Inspektion und Neufettung im Werk nach 5 Jahren kann die Lebensdauer der Fine Cyclo
Einbausätze verlängert werden.
9.4 FC-A Schmierung und Wartung
Zylinder-
stift
Zylinder-
stift
Zylinder-
stift
Zylinder-
stift
Gewinde fuer
Demontage
Gewinde fuer
Demontage
Zylinder-
stift
Zylinder-
stift
Zylinder-
stift
Gewinde fuer
Demontage
Zylinder-
stift
Gewinde fuer
Demontage
FC-A 15-65 FC-A 75
Getriebe
Abtriebswellenflansch
9.6 FC-A Einbauvorschläge
Für Einbauvorschläge siehe Katalog Präzisionsgetriebe 991008.
