Sylvac UL 4 - Page 28

28
MINMAX
PRESET
TOL INPUT
2
x
1
IN
mm
H
B
B

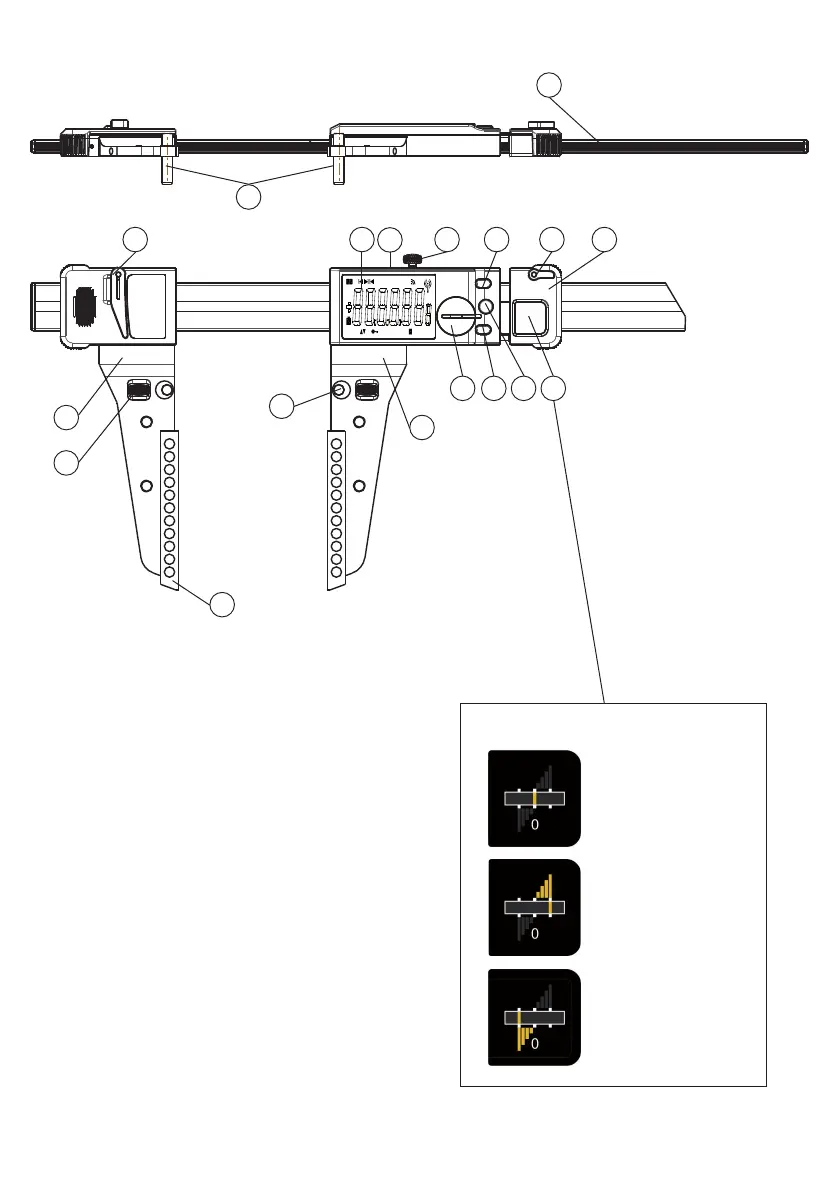

1. Linker Messschnabel
2. Rechter Messschnabel
3. Tastspitze
4. Feststellhebel des beweglichen linken Schiebers
5. Knopf der rechten Schiebersperre
6. Knopf der Innenmessschaftsperre
7. Druckschieber
8. Feststellhebel des Druckschiebers
9. Druckanzeige
10. SET-Taste
11. Favoriten-Taste
12. Modus-Taste
13. Batterie-Taste
14. Anzeige
15. Innenmessschäfte austauschbar
16. Stange
17. Anschluss für das Proximity-Kabel
16
15
17
4 14 5 10 8 7
13 12 11 9
2
15
1
6
3
Druckanzeige
Ruhestellung
Messstellung
(Aussenmessung)
Messstellung
(Innenmessung)
