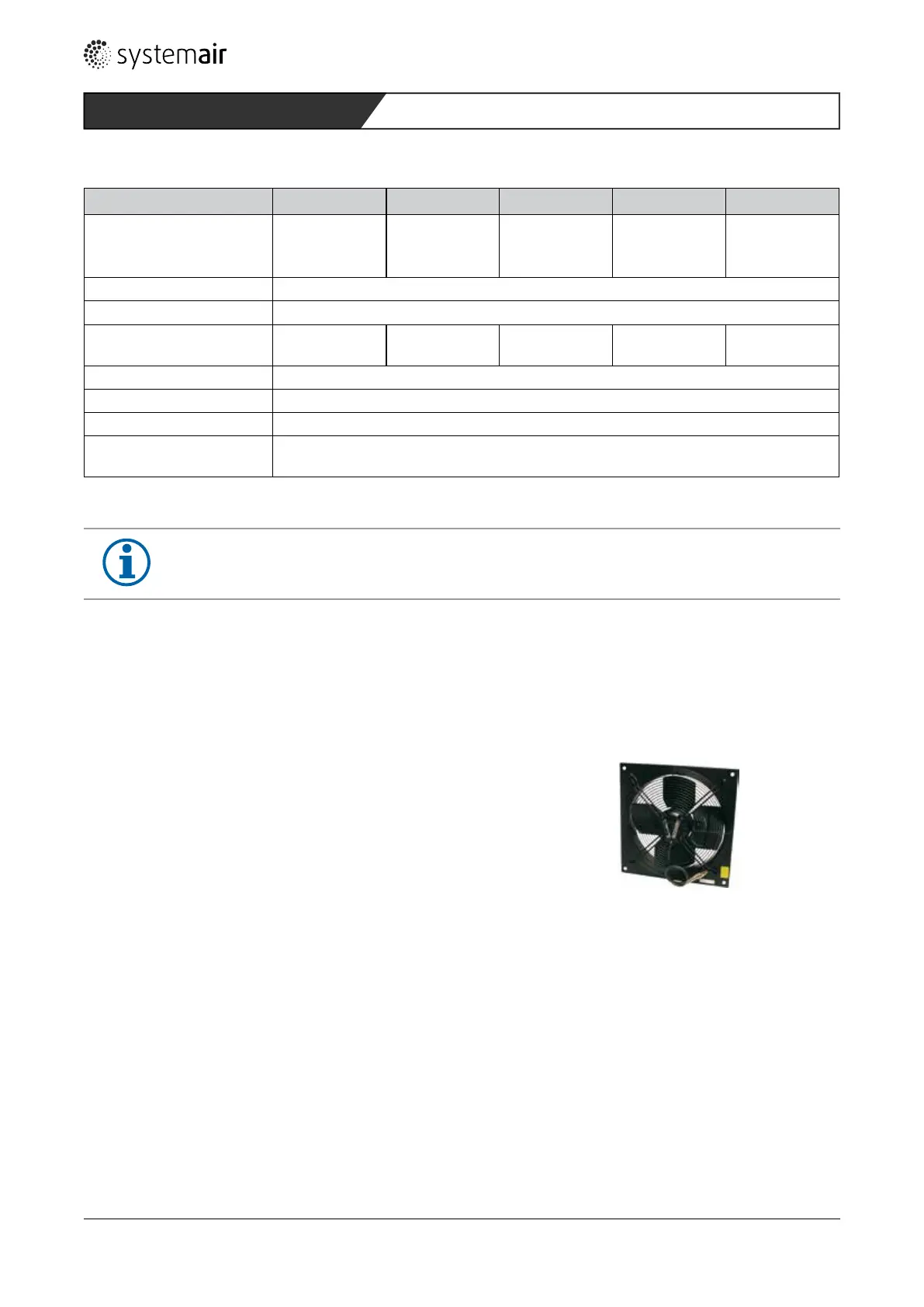

5.3 Technische Daten
AW-EX AXCBF-EX AXC-EX RVK-EX DVEX
Temperaturbereich [°C]
Umgebung und Fördermit-
tel
-20 °C ... +40 °C
-20 °C ... max.
60 °C
-20 °C ... max.
60 °C
-20 °C ... +40 °C -20 °C ... +40 °C
Spannung / Stromstärke siehe Typenschild
Schutzart siehe Typenschild
Schalldruckpegel bei
[dB(A)]
3 m
62 ... 72
3 m
44 ... 82
3 m
47 ... 99
3 m
41
4 m/10 m
44...57/36...49
Maße siehe Datenblatt
Gewicht siehe Typenschild
Laufraddurchmesser siehe Typenschild
Eingebauter Kaltleiter
(PTC
1)
)
ja
Tabelle 4: Technische Daten der EX-Ventilatoren
1)
Positiver Temperatur-Koefzient
HINWEIS
Weitere technische Daten nden Sie im Datenblatt Ihres EX-Ventilators
5.4 Baureihe AW-EX Axialventilatoren
5.4.1 Typen
AW 355 D4-2-EX
AW 420 D4-2-EX
AW 550 D6-2-EX
AW 650 D6-2-EX
5.4.2 Beschreibung
• Zündschutzart „Ex e“ (erhöhte Sicherheit)
• Motorschutz durch Kaltleiter, in Verbindung mit einem geeigneten, EG-Baumusterprüfbescheinigten
Motorschutzgerät
• 2-stuger Betrieb durch D/Y-Schaltung
Ventilatoren der Baureihe AW-EX verfügen über einen spannungssteuerbaren Außenläufermotor mit ausgeführ-
tem Kabel (65 cm). Um eine Wandmontage zu ermöglichen, sind sie auf einer quadratischen Wandplatte angebracht.
Gehäuse und Axiallaufrad bestehen aus verzinktem und pulverbeschichtetem Stahlblech (RAL9005).
Die Ventilatoren der Baureihe AW-EX sind für die Temperaturklassen T1, T2, und T3 (AW-EX355 und 420 auch T4)
einsetzbar. Sie fördern explosionsfähige Gase in Zone 1 und Zone 2, sowie die Gruppen IIA und IIB.
11
Beschreibung
Ex-Ventilatoren - 10.2014
