5.7.3 Typenbezeichnung
Beispiel DVEX 315D4 400V
DVEX Dachventilator explosionsgeschützt
315 Baugröße/Laufraddurchmesser 315 ... 630
D Motorart D: Drehstrom
4 Polzahl V: 4/4-polig steuerbarer Motor,
S: 6/6-polig steuerbarer Motor,
4: 4/4-polig
6: 6/6-polig
400V 400V
Tabelle 9: Typen-Schlüssel der Baureihe DVEX

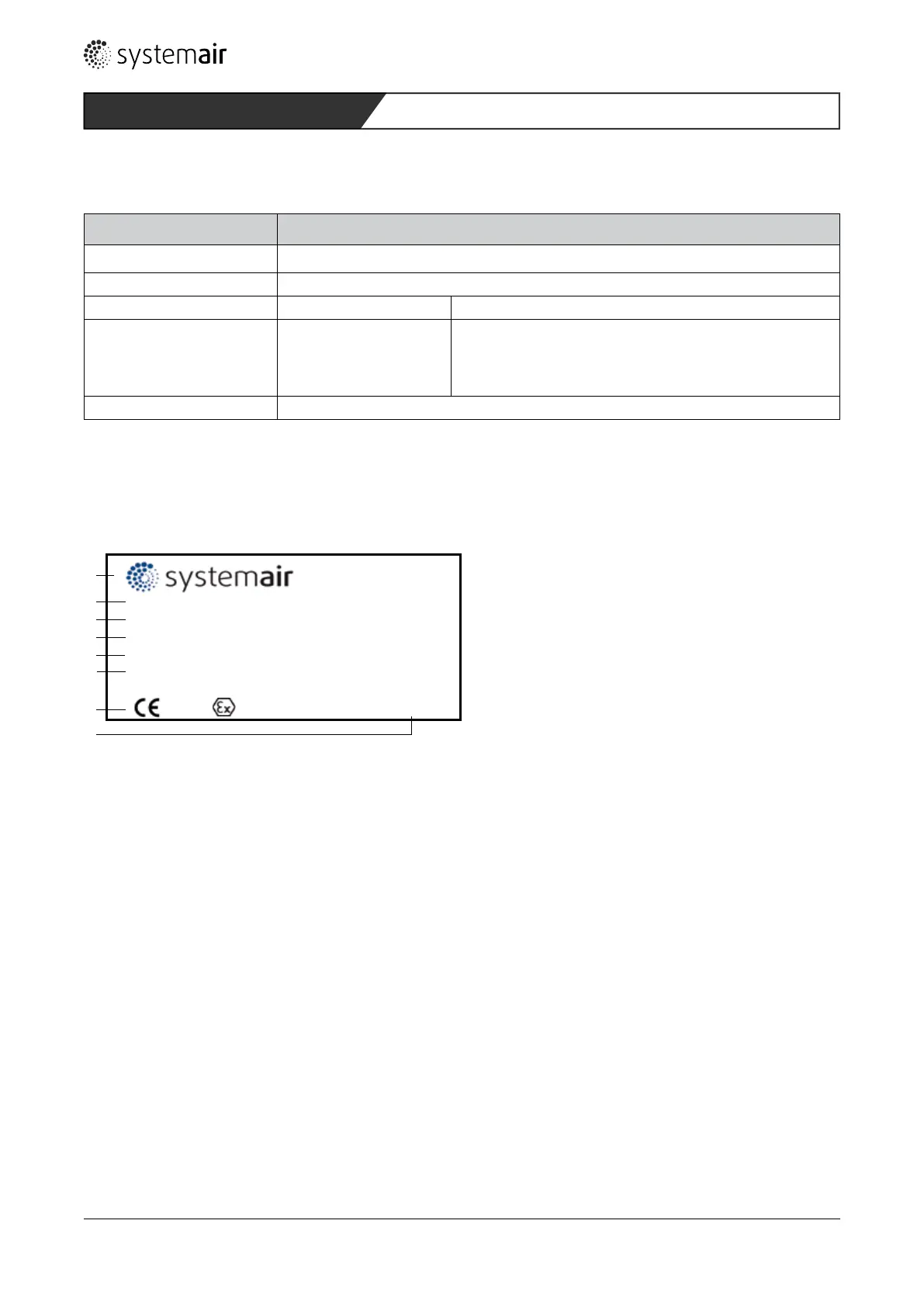

5.7.4 Typenschild (Beispiel)
1 Herstellerangaben
2 Typenbezeichnung
3 Leistung / Spannung / Frequenz / Strom / Drehzahl
4
5
Auslösezeit / „Anlauf-/ Nennstrom“ / Isolations-
klasse Motor
Drehzahlregelung
6 Baumusterprüfbescheinigung für Motorschutzgerät
U-EK230E
7 Kennzeichnung
8 EG-Baumusterprüfbescheinigungsnummer
Bild 8: Typenschild der Baureihe DVEX
8
3 ~ 50Hz 1350 r/m
SP07ATEX3131X
Seehöfer Strasse 45
97944 Windischbuch
GERMANY
'A/ 'N = 3,4
230 / 400V
Fan type: DVEX 400D4
0,39kW
t
A=81s
Speedcontrollable 15 to 100% by reducing the voltage
1,31 / 0,76A
Insulationclass F
PA-Nr:
For thermal overload protection use type
II 2G c
U-EK230E (PTB03ATEX3045)
0820
Ex e IIB T3
1
3
4
6
7
2
5
19
