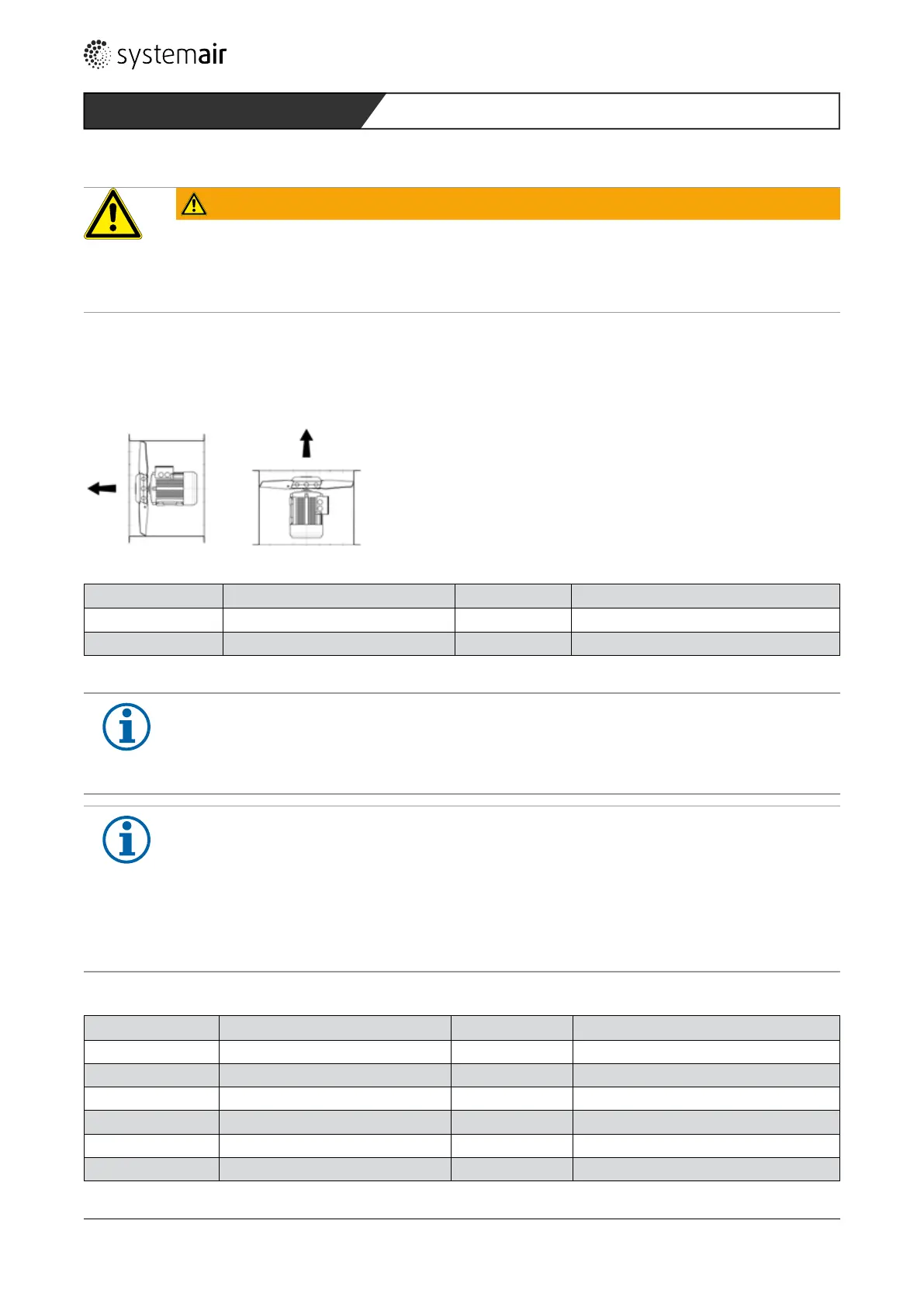

6.2.2 Montage
WARNUNG
Gefährdung durch herabfallende Teile!
› Untergrund (Decke/Wand) vor der Montage auf Festigkeit prüfen,
› bei der Auswahl des Befestigungsmaterials das Gewicht, Schwingungsneigung und Schubkräfte
beachten (Gewichtsangaben siehe Typenschild).
" Befestigen Sie den Ventilator an allen Befestigungspunkten mit geignetem Befestigungsmaterial auf festem
Untergrund.
" Sichern Sie die Schraubverbindungen mit Loctite.
" Montieren Sie die Luftkanäle und das Zubehör.
" Montage AXC-EX und AXCBF-EX in Horizontaler und Vertikaler (Laufrad oben) Einbaulage möglich!
6.2.3 Baureihe AW-EX: Mindestluftspalt
Baugröße Mindestluftspalt in mm Baugröße Mindestluftspalt in mm
355 3,50 550 5,50
420 4,20 650 6,45
Tabelle 10: Mindestluftspalt verschiedener Baugrößen
HINWEIS zur Kondenswasseröffnung der Baureihe AW-EX
Beachten Sie beim Einbau:
– Bei Einbau in vertikaler Motorwellenlage kann Kondenswasser nicht entweichen.
– Einbau und Betrieb nur in horizontaler Wellenlage zulässig
HINWEIS für eine optimierte Kennlinie
Für die Sicherstellung des Erreichens der Kennlinie ist es erforderlich, dass am Eintritt eine gleichmäßige und
drallfreie Strömung herrscht. Dies wird bei freiem Ansaugen durch den Anbau einer Einströmdüse oder einer
Kanalstrecke mit einer Länge von mindestens 2,5 x D erreicht. Ist dies baulich bedingt nicht möglich, muss ein
vor dem Ventilator angeordnetes Umlenkstück mit Leitblechen strömungstechnisch so optimiert werden, dass
eine gleichmäßige Geschwindigkeitsverteilung am Ventilatoreintritt erreicht wird. Auf der Druckseite ist für das
Erreichen der Kennlinie ebenfalls ein Kanal oder Rohrstück mit einer Länge von mindestens 2,5 x D vorzusehen.
6.2.4 Baureihen AXC-EX und AXCBF-EX: Mindestluftspalt
Baugröße Mindestluftspalt in mm Baugröße Mindestluftspalt in mm
250 2,5 710 5,0
315 2,5 800 5,0
355/400 3,0 900/1000 7,0
450/500 3,5 1250 8,0
560 3,5 1400/1600 10,0
630 4,5
Tabelle 11: Mindestluftspalt verschiedener Baugrößen
21
Montage
Ex-Ventilatoren - 10.2014
