SystemAir DVEX Series

5.5.3 Typbeteckning
Exempel AXCBF-EX 250-6/28°-2
AXC-EX 355-7/32°-4
AXCBF AXC Axialäkt
EX EX Explosionsskyddad äkt
250 355 Storlek/äkthjulsdiameter 250 ... 1 600
6 7 Antal äktvingar
28° 32° Vingarnas vinkel
2 4 Antal poler
Tabell 19: Typ-kod serie AXCBF-EX / AXC-EX
5.5.4 Typskylt (exempel)
Systemair GmbH, 97944 Boxberg-Windischbuch Deutschland
Tel: +49 (0) 7930-92720 Fax: +49(0) 7930-927293
www.systemair.de
RefNr
TypNr
P2 kW
P2 kW
Höchst kW
Höchst kW
Ampere
Ampere
26°
2011
50
400
3
2890
Winkel
Baujahr
Hz
Vo lt
Phase
U/min
U/min
AXC-EX-500-9/26°-2
5,50
5,10
12
0820 II 2G c
Ex d(e) IIC T4
Sira 07ATEX6341X
ta = -20°- +60°C
Pa. Nummer einfügen
9
7
8
1
2
3
4
5
6
10
11
1 Tillverkarens uppgifter
2 Produkt-ordernummer
3 Typnummer/vingarnas vinkel
4 Motoreffekt/tillverknings
5 - /frekvens
6 Max. effekt/spänning
7 - /faser
8 Ström/varvtal/min.
9 Märkning
10 EG-prototypprovningsnummer
11 Omgivningstemperatur

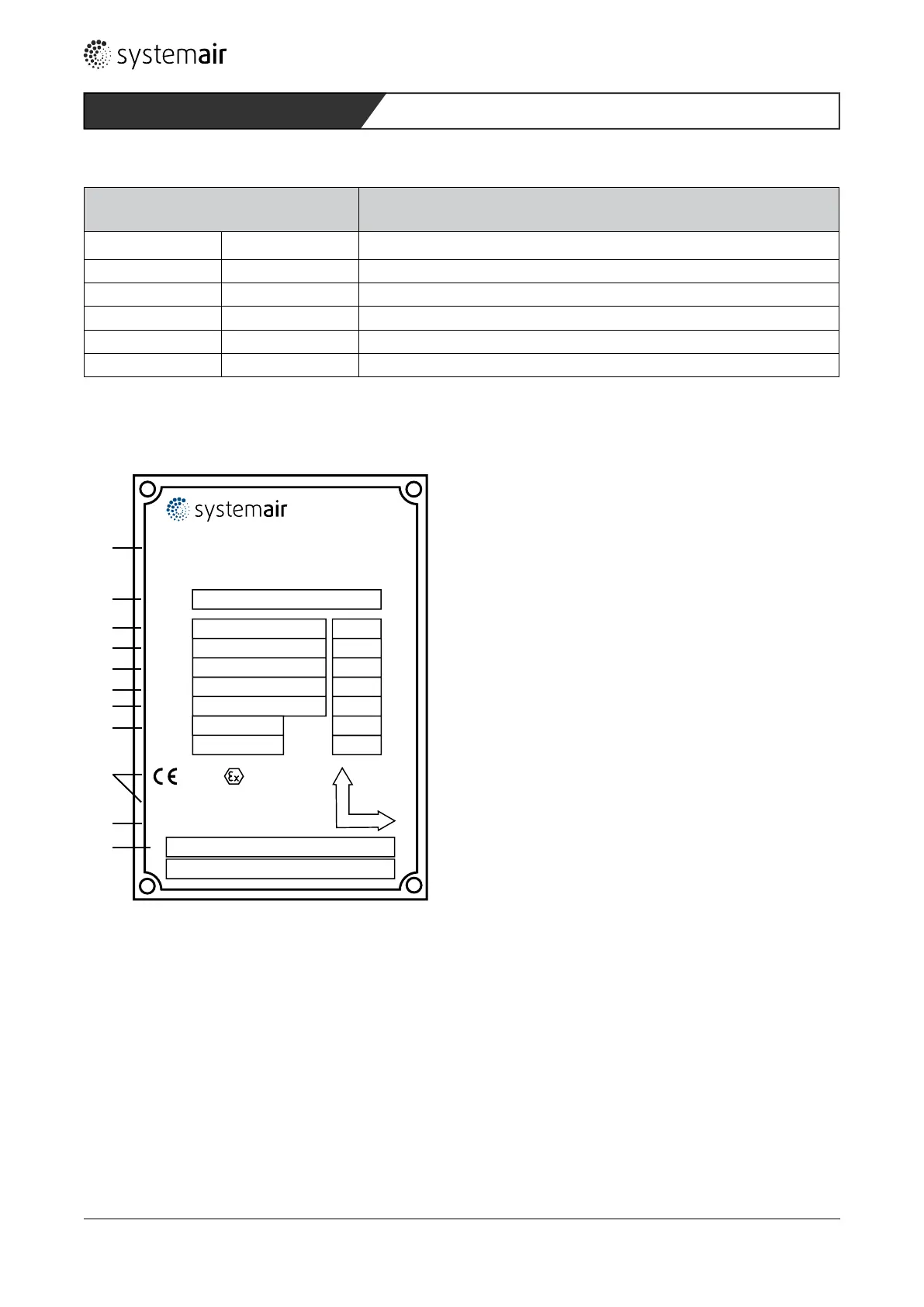

Bild 14: Typskylt serie AXCBF-EX / AXC-EX
