TYPES D’INSTALLATION
Exemple seulement: la configuration des conduits peut différer selon le modèle.
1. L’air vicié est aspiré à partir des endroits
clés de la maison (salle de bains, cuisine,
buanderie).
2. L’air frais est distribué parmi les pièces
habitables (chambres à coucher, salon).
3. Le débit d'air du AAF doit être confirmé sur
place au moyen de la procédure d'équilibrage
du présent manuel d'installation.
Suggéré pour:
• Plinthe à eau chaude
• Chauffage de planché
• Plinthes électriques
• Thermopompes à deux blocs miniatures
Avantages:
Fourni la meilleure répartition de l’air frais
dans la maison; les coûts de fonctionnement
plus faibles, puisqu'un système à air pulsé
n’est pas nécessaire.
1. Le ventilateur du système à air pulsé doit
fonctionner lorsque la ventilation par AAF est
requise. Le système doit être configuré pour
fonctionner en continu ou être en
sychronisme avec l'AAF. Voir la connexion
électrique du système à air pulsé.
2. L’air vicié est aspiré à des endroits clés de la
maison (salle de bain, cuisine, buanderie).
3. L’air frais est fourni au plénum de retour
d’air du système à air pulsé
4. Avant le fonctionnement, le débit d'air de
l'AAF doit être équilibré sur site. Pour cela,
utilisez la procédure décrite dans la section
"ÉQUILIBRAGE". Pendant la procédure
d'équilibrage, assurez-vous que le ventilateur
du système à air pulsé fonctionne et que
l'AAF fonctionne à la vitesse "Normale".
5. Dans le cas d'un système multi-zone,
contacter le service à la clientèle de Fantech
avant d'installer tout type d'installation
nécessitant l'utilisation synchronisé d'un
système à air pulsé.
6. L'AAF ne doit être associé qu'à un seul
système à air pulsé. Dans le cas où il y a
plus d'un système à air pulsé, veuillez
contacter le service client de Fantech avant
de faire une sélection de produit.
Suggéré pour:
• Système à air pulsé (fournaise centrale, air
climatisé central
• Lorsque l’installation des endroits habitable
n’est pas possible ou pratique, dispendieux
ou lorsque le système à air pulsé
fonctionnera toute l’année
Avantages:
Conditionne l’air frais avant de la distribuer
dans la maison.
1. Le ventilateur du système à air pulsé doit
fonctionner lorsque la ventilation par AAF est
requise. Le système doit être configuré pour
fonctionner en continu ou être en
sychronisme avec l'AAF. Voir la connexion
électrique du système à air pulsé.
2. L’air vicié est aspiré à des endroits clés de la
maison (salle de bain, cuisine, buanderie).
3. L’air frais est fourni au plénum de retour d’air
du système à air pulsé
4. Avant le fonctionnement, le débit d'air de
l'AAF doit être équilibré sur site. Pour cela,
utilisez la procédure décrite dans la section
"ÉQUILIBRAGE". Pendant la procédure
d'équilibrage, assurez-vous que le ventilateur
du système à air pulsé fonctionne et que
l'AAF fonctionne à la vitesse "Normale".
5. Dans le cas d'un système multi-zone,
contacter le service à la clientèle de Fantech
avant d'installer tout type d'installation
nécessitant l'utilisation synchronisé d'un
système à air pulsé.
6. L'AAF ne doit être associé qu'à un seul
système à air pulsé. Dans le cas où il y a
plus d'un système à air pulsé, veuillez
contacter le service client de Fantech avant
de faire une sélection de produit.
Suggéré pour:
• Lorsque la salle de bains et la cuisine
disposent déjà d’un système d’évacuation
• Peut convenir aux travaux de modernisation
Avantages:
Type d’installation le moins dispendieux à
mettre en place

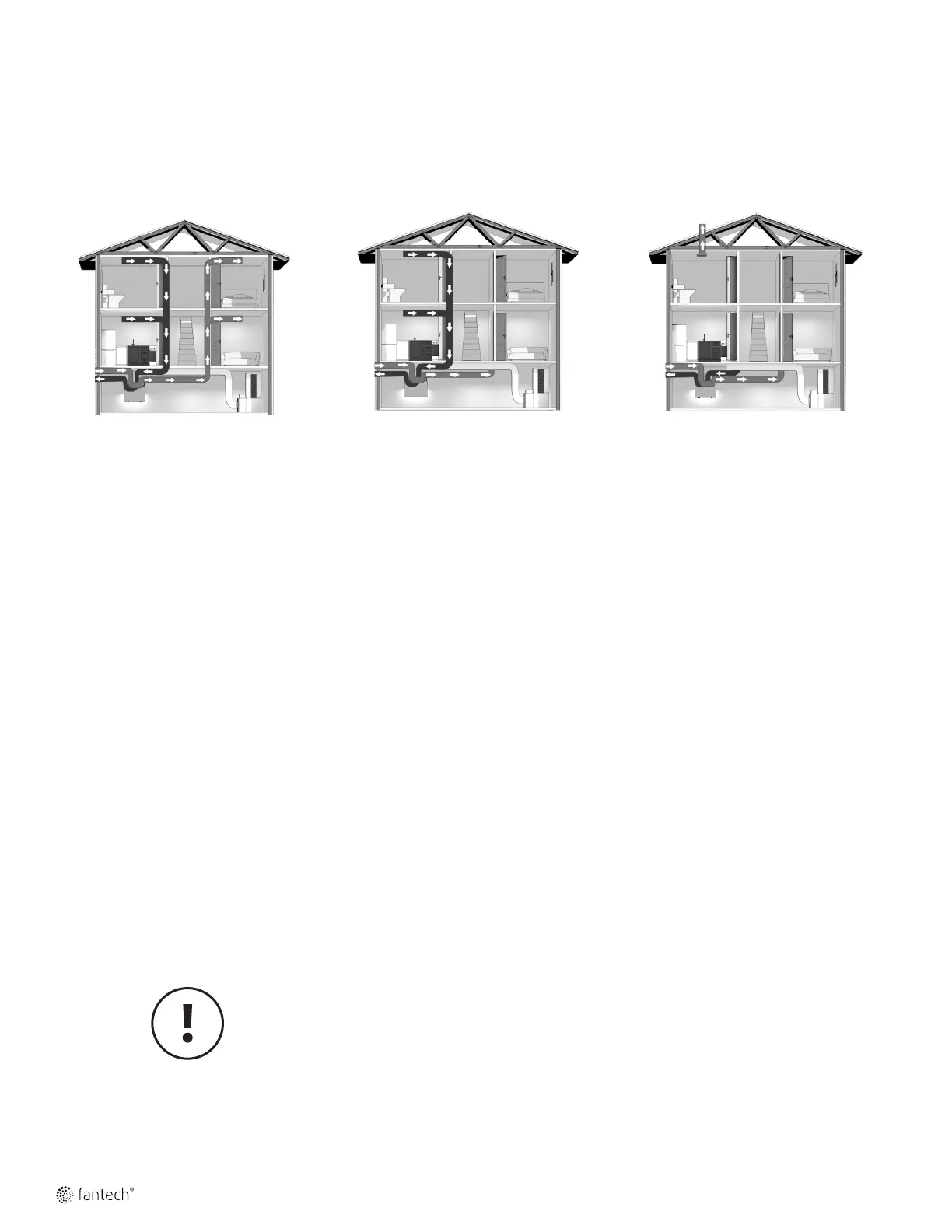

CONDUITS DE AAF POUR UN
SYSTÈME ENTIÈREMENT SPÉCIALISÉ
CONDUITS DE AAF/SYSTÈME
À AIR PULSÉ SYNCHRONISÉ
POUR SYSTÈME PARTIELLEMENT
SPÉCIALISÉ
AAF/SYSTÈME À AIR PULSÉ
SYNCHRONISÉ POUR UNE
INSTALLATION SIMPLIFIÉE
OPTIMAL MIEUX BON
Assurez-vous que
le AAF peut fournir
le débit d’air requis.
