23

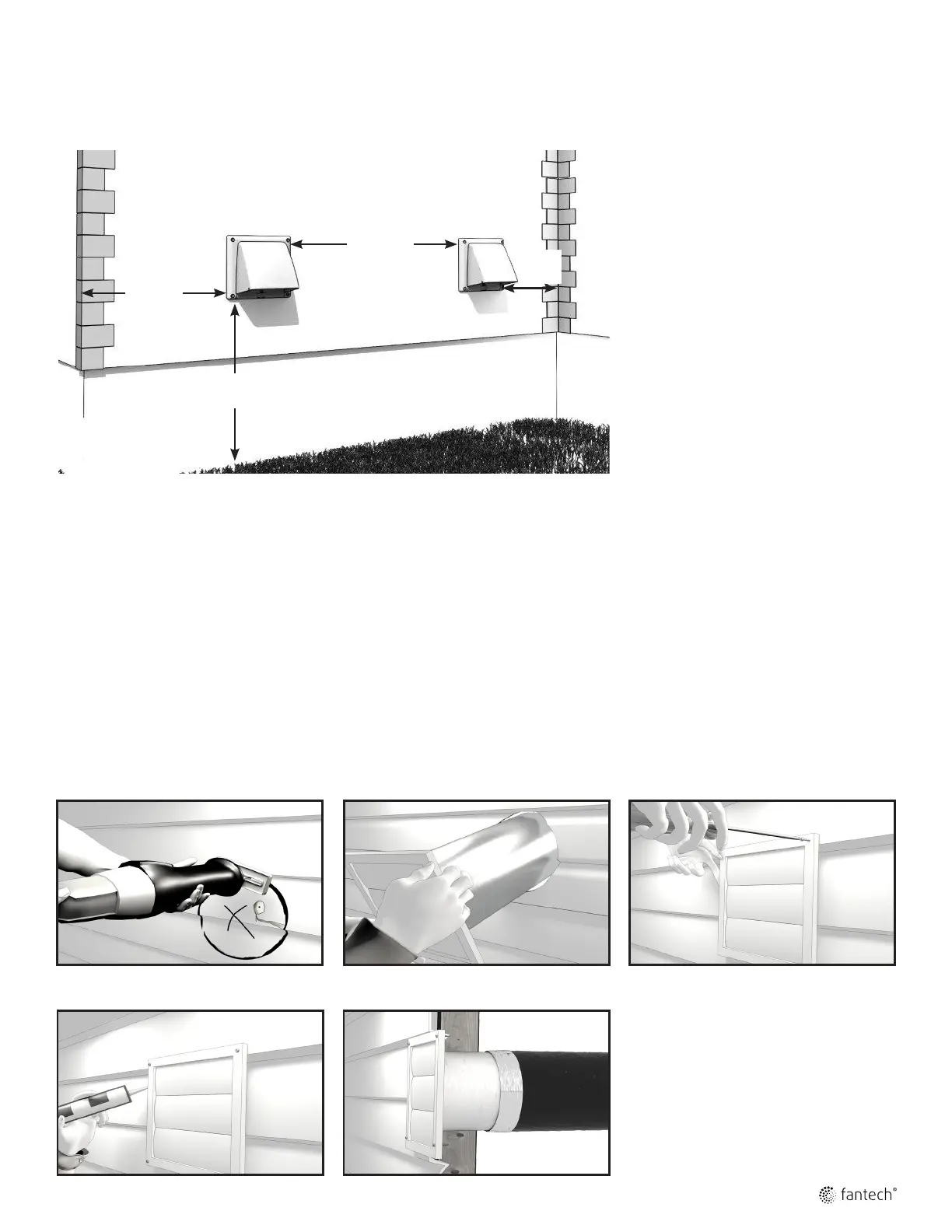

INSTALLATION DES ÉVENTS EXTÉRIEURS
INSTALLATION RECOMMANDÉE
INSTALLATION DES ÉVENTS
460mm 460mm
(18po)(18po)
1m 1m
(36po)(36po)
900mm 900mm
(3pi) min.(3pi) min.
1m 1m
(36po)(36po)
Admission
Doivent être situés en amont des vents
dominants de l’échappement.
Distance minimale de 900mm (3pi) des
évents de la sécheuse et de l’échappement de
la chaudière (chaudières à efficacité moyenne
ou élevée), des entrées, des tuyaux de
remplissage d’huile, des compteurs de gaz et
des poubelles.
Ne pas les placer dans le garage, le grenier,
le vide sanitaire ou sous la terrasse.
Emplacement des chapeaux de protection contre
les intempéries
Loin des compteurs de gaz, des compteurs
d’électricité et des allées où le brouillard ou la
glace pourraient poser un risque.
Ne pas les placer dans un garage, un atelier
ou un autre endroit non chauffé.
Un système de conduits bien conçu et installé
permettra l’efficacité maximale du AAF.
Le revêtement intérieur du conduit isolé
flexible doit être fixé au manchon du chapeau
de protection (aussi près de l’extérieur que
possible) et au raccord de conduit convenable
du AAF.
L’isolant doit demeurer entier et ne pas être
comprimé.
1. Pratiquez des ouvertures entre les poteaux de mur.
3. Fixez l’évent à l’aide de vis adéquates.
4. Scellez-le à l’aide d’un calfeutrant d’extérieur. 5. Fixez le conduit isolé depuis l’intérieur et posez
du ruban adhésif.
2. Insérez l’évent.
Le revêtement extérieur, qui agit comme
pare-vapeur, doit être complètement scellé
contre le mur extérieur et le AAF à l’aide de
ruban adhésif ou de calfeutrant.
Une bonne mesure de calfeutrant de qualité
(idéalement antibruit) scellera le conduit
intérieur flexible à la fois au raccord de
conduit du AAF et au chapeau de protection
avant de les fixer en place.
Afin de minimiser la restriction du débit d’air,
le conduit isolé flexible reliant les deux
chapeaux de protection contre les intempéries
extérieurs au AAF doit être bien tendu et
aussi court que possible.
Un conduit entortillé ou plié restreindra
grandement le débit d’air.
