SystemAir Fantech HERO Series User Manual

32
W
R
G
C
Y
W
R G
Y
Fil de verrouillage de chaudière alternatif
BORNES DE
THERMOSTAT
BORNIER 24V
FOURNAISE/CHAUFFAGE
QUATRE
FILS
DEUX FILS
chauffage
seulement
DEUX
FILS
SYSTÈME DE
REFROIDISSEMENT
W
R
G
C
Y
W
R G
Y
Fil de verrouillage de chaudière alternatif
BORNES DE
THERMOSTAT
QUATRE
FILS
DEUX FILS
chauffage
seulement
DEUX
FILS
SYSTÈME DE
REFROIDISSEMENT
CONNECTEUR
DE FIL
DISPOSITIF DE VERROUILLAGE
DISPOSITIF DE VERROUILLAGE
BORNIER 24V
FOURNAISE/CHAUFFAGE

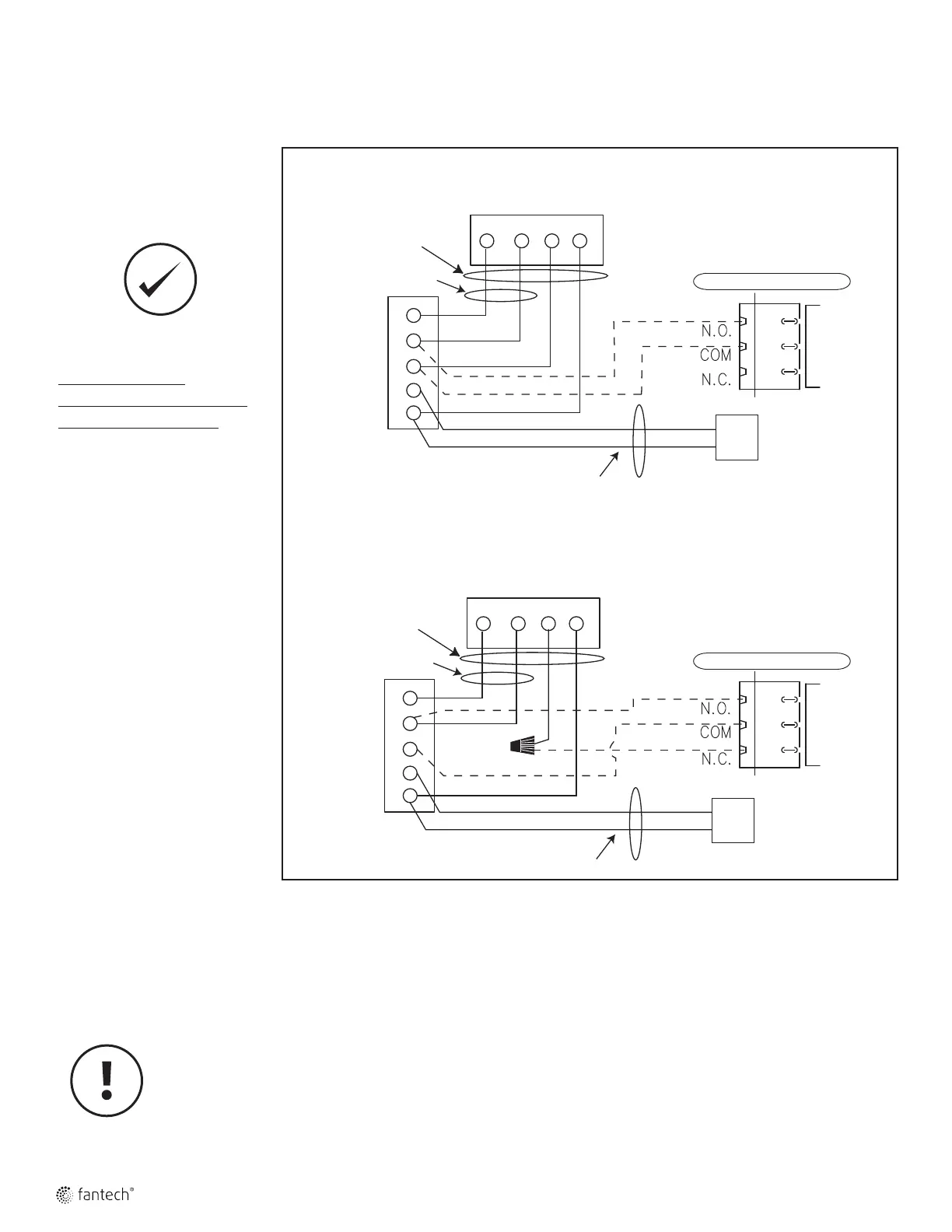

SCHÉMA ÉLECTRONIQUES (SUITE)
CONNEXION ÉLECTRIQUE
À UN SYSTÈME À AIR
PULSÉ
POUR RELIER UNE
CHAUDIÈRE À UN SYSTÈME
DE REFROIDISSEMENT:
Sur certaines nouvelles chaudières et
certains anciens thermostats, la mise
sous tension des bornes R et G à la
chaudière a pour effet de mettre le Y
sous tension au thermostat et ainsi
activer le système de refroidissement.
Si vous identiez ce type de
thermostat, vous devez utiliser le
«Bornes pour Accessoire de Contrôle
Alternatif».
Bornes pour Accessoire de Contrôle Standard
Bornes pour Accessoire de Contrôle Alternatif
Conformément aux codes du bâtiment et aux exigences d’installation pour les appareils à combustion:
les conduits de retour d’air, ou les ouvertures pour le retour d’air, ne doivent pas être placés dans des
endroits fermés contenant des appareils de combustion susceptibles de fuir.
