Connexions en bi-câblage
Pour des connexions bifilaires, les câbles de haut-parleur provenant de l’amplificateur sont raccordés individuellement sur les bornes
d’entrée LF (pour woofer) et sur les bornes d’entrée HF (pour CST).
Raccordez un jeu de câbles de haut-parleur sur les bornes d’entrée LF (pour woofer). Ensuite, raccordez l’autre jeu de câbles de haut-
parleur sur les bornes d’entrée HF (pour CST). En dernier lieu, raccordez les câbles de haut-parleur respectif par paires sur les bornes de
haut-parleur de l’amplificateur.
Prenez bien soin de raccorder les deux câbles (+) sur les bornes (+) de l’amplificateur et les deux câbles (−) sur les bornes (−) de
l’amplificateur, comme illustré sur la Figure 3.
ATTENTION

Déposez les fiches coupe-circuit avant de raccorder les câbles d’enceintes en connexions bi-filaires.
LF
HF
SPEAKERS OUTPUT
Amplificateur
(arrière)
(un seul canal est indiqué)
Panneau des bornes

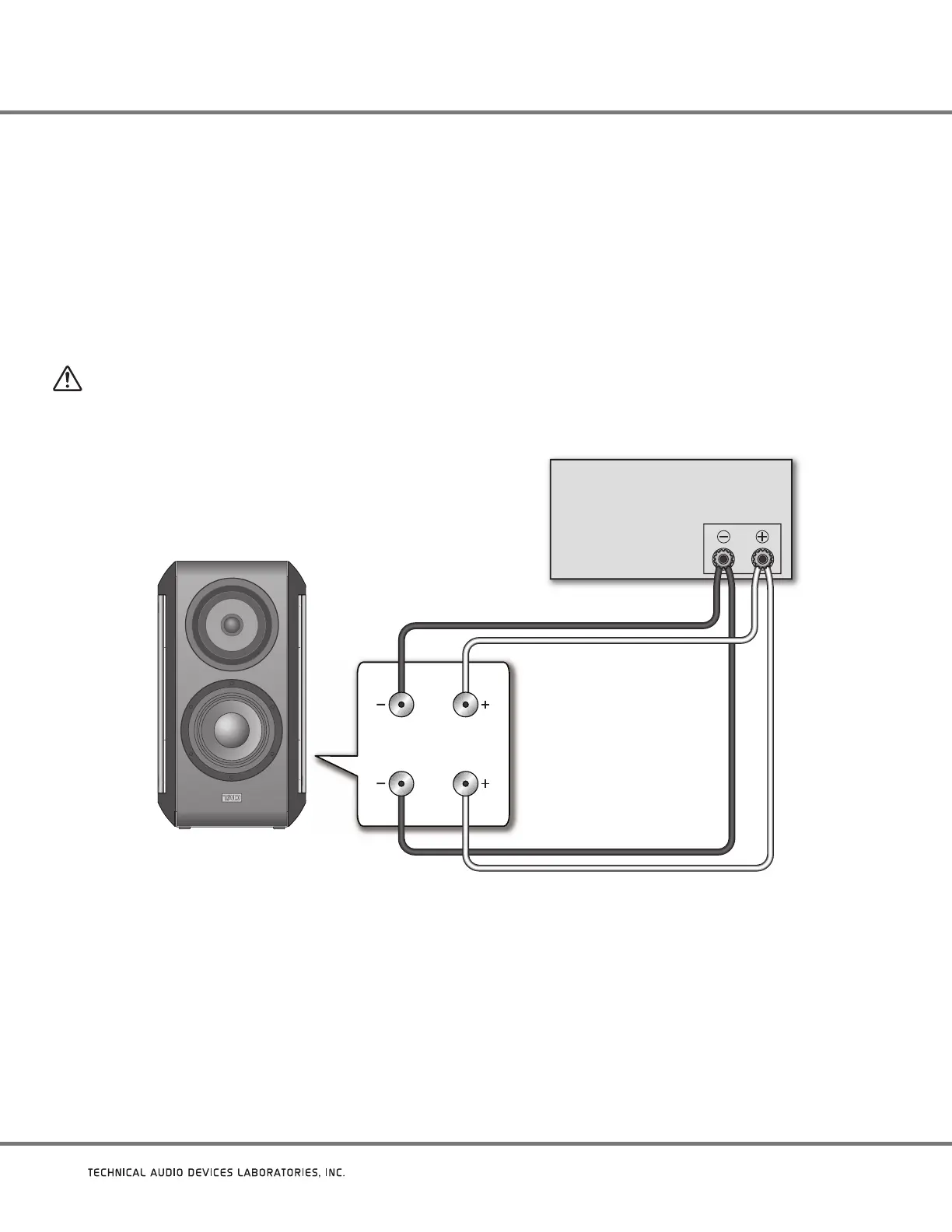

Figure 3. Connexion d’une enceinte TAD Compact Evolution One en un circuit bi-ifilaire
TAD Compact Evolution One
