TAD CE1 - ホリゾンタルバイアンプ

11
日本語

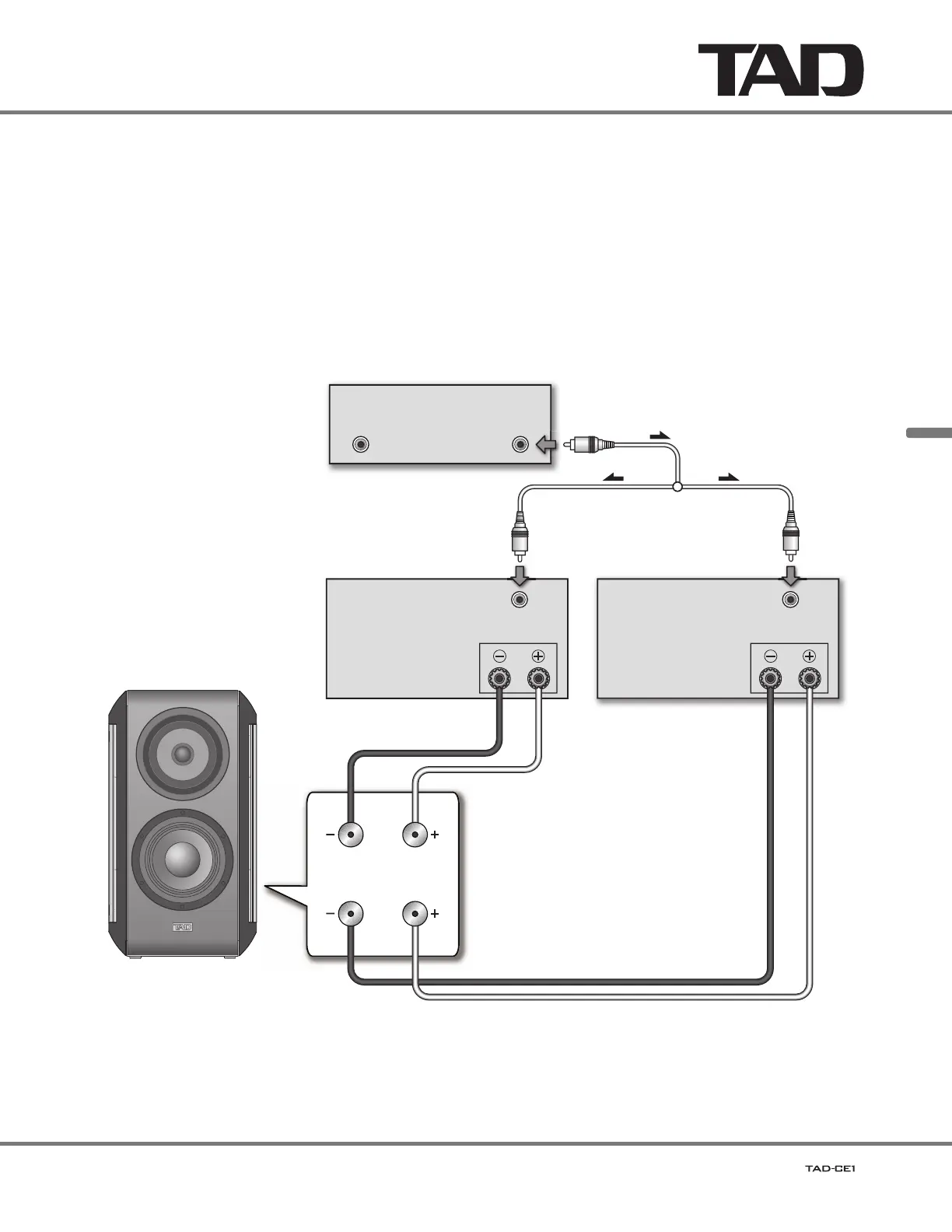

第 5 図：TADCompactEvolutionOne の
ホリゾンタルバイアンプシステム接続
ホリゾンタルバイアンプ
この接続では、異なるステレオアンプを LF 入力端子 ( ウーファー用 )と HF 入力端子 (CST 用 ) に使用します。
第 5 図のように、1 つのアンプの各チャネルで各スピーカーシステムの低周波数域を駆動し、他のアンプの各チャネルで高周波数域を
駆動します。
この方式は、2 つのアンプが同じゲインであることが必要です。ゲインが異なる場合、低周波数再生と高周波数再生の間で再生レベル
に不均衡が生じます。ご不明な点は販売店にご相談ください。
LF
HF
SPEAKERS OUTPUT
INPUT
SPEAKERS OUTPUT
INPUT
OUTPUTOUTPUT
背面端子パネル
アンプ背面
( 高周波用に使用 )
プリアンプ背面
（1 チャネルのみ図示）
アンプ背面
( 低周波用に使用 )
（1 チャネルのみ図示） （1 チャネルのみ図示）
TADCompactEvolutionOne
（市販の Y アダプター）
