TAD CE1 - バイワイヤリング接続

9
日本語
LF
HF
SPEAKERS OUTPUT

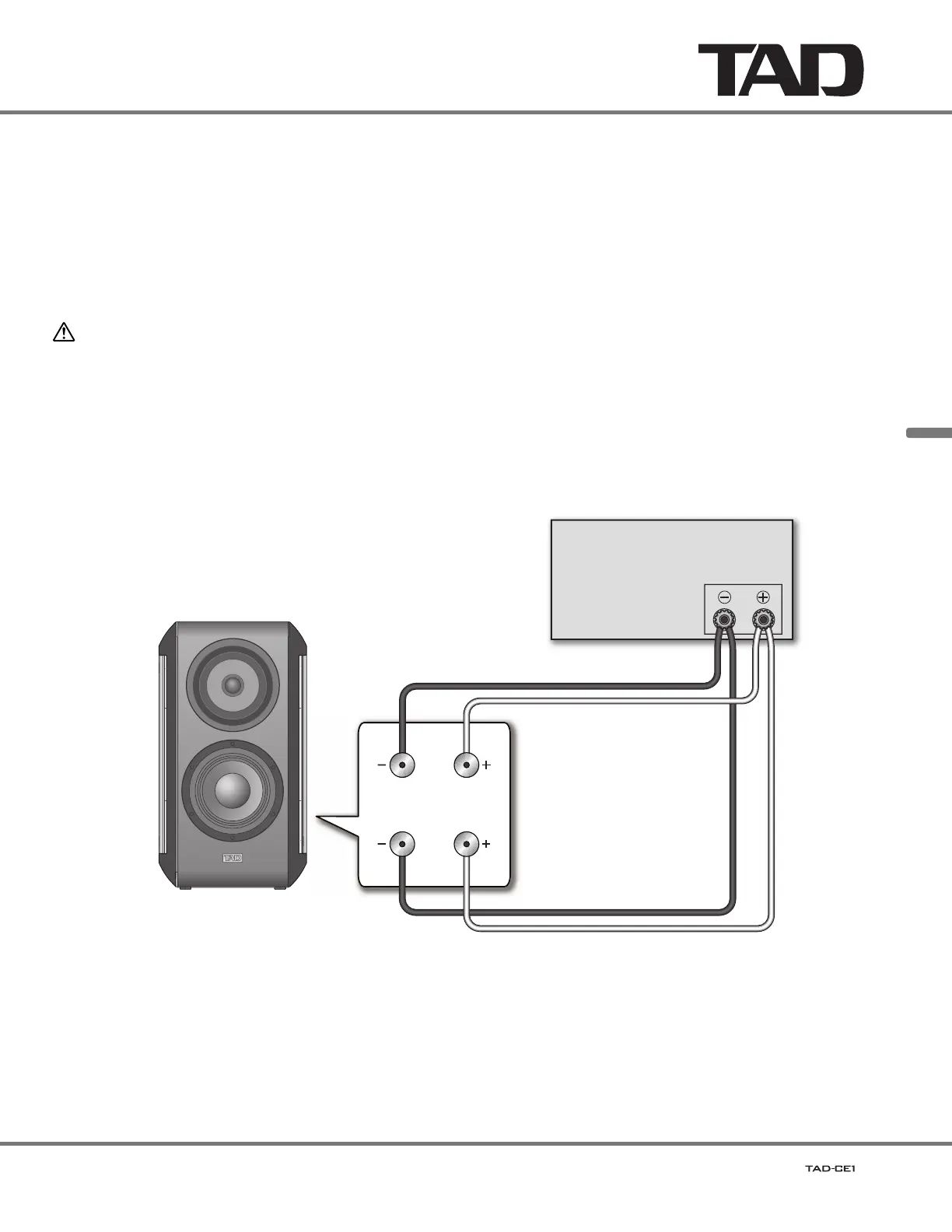

第 3 図：TADCompactEvolutionOne の
バイワイヤリング接続
バイワイヤリング接続
バイワイヤリング接続では、アンプからのスピーカーケーブルを個別に LF 入力端子 ( ウーファー用)とHF入力端子 (CST 用 ) に接続
します。
1 組のスピーカーケーブルを、LF 入力端子（ウーファー用）に接続します。そして、もう 1 組のスピーカーケーブルを、HF 入力端子 (CST
用 ) に接続します。次に、それぞれのスピーカーケーブルをともにアンプのスピーカー端子に接続します。
第 3 図のように、必ずそれぞれのケーブルの（＋）側をアンプの（＋）端子に、（−）側をアンプの（−）端子に接続してください。

注意
バイワイヤリング接続をする場合は、スピーカーケーブルを接続する前に短絡コードを取り外してください。
アンプ背面
（1 チャネルのみ図示）
背面端子パネル
TADCompactEvolutionOne
