バイアンプ接続
バイアンプは、LF 入力端子 ( ウーファー用 )と HF 入力端子 (CST 用 ) について専用のアンプを使用します。2 つの接続方法があり、バー
チカルバイアンプ接続、ホリゾンタルバイアンプ接続といいます。

注意
バイアンプ接続をする場合は、スピーカーケーブルを接続する前に短絡コードを取り外してください。アンプを破損する原因となるこ
とがあります。
バーチカルバイアンプ
この接続では、同じステレオアンプを各スピーカーシステムに使用します。第 4 図のように、各アンプの 1 チャネルで低周波数域を
駆動し、他のチャネルで高周波数域を駆動します。1 組のスピーカーケーブルをアンプのチャネルと LF 入力端子 ( ウーファー用 ) に
接続します。それから、もう 1組のスピーカーケーブルをアンプの他のチャネルと HF 入力端子 (CST 用 ) に接続します。
必ずそれぞれのケーブルの（＋）側をアンプの（＋）端子に、（−）側をアンプの（−）端子に接続してください。
HF
LF
SPEAKERS OUTPUT
INPUT
OUTPUT
INPUT
Ch.1 Ch.2
OUTPUT

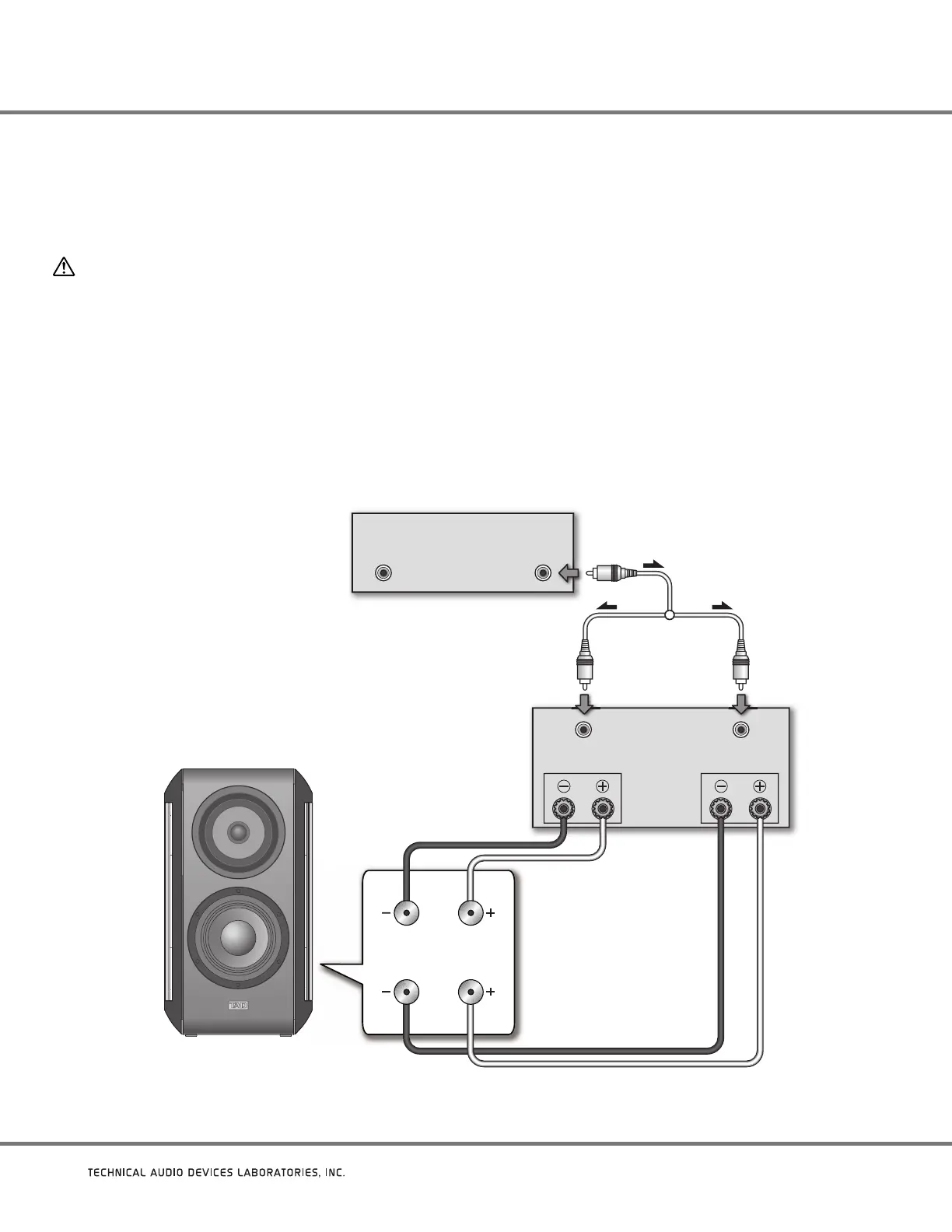

第 4 図：TADCompactEvolutionOne の
バーチカルバイアンプシステム接続
TADCompactEvolutionOne
アンプ背面
（市販の Y アダプター）
プリアンプ背面
（1 チャネルのみ図示）
背面端子パネル
