67
Français
Installation de votre radio
moins 0,3 m2 (par exemple 0,55 m x 0,55 m) ne les
sépare.
4 Connectez l’une des extrémités du câble coaxial à
l’antenne. Des câbles coaxiaux de 50 ohms de
bonne qualité tels que RG58 ou UR76 sont
satifaisants. Placez l’autre extrémité du câble coaxial
à l’emplacement d’installation de la radio et coupez-le
de sorte qu’il y ait 200 à 300 mm d’excédent.
- Positionnez le manchon à sertir sur la gaine du
câble.
- Coupez la gaine extérieure du câble à une
longueur de 15 mm.
- Coupez la tresse à une longueur de 8,5 mm.
- Coupez l’isolant à une longueur de 11 mm. (Veillez
à ne pas endommager le conducteur central).
- Positionnez le contact mâle sur le conducteur
central en appuyant l’épaulement contre le bout de
l’isolant.
- Pincez le contact mâle sur le conducteur central.
- Appuyez l’ensemble fermement dans le trou à
l’arrière de la prise. Veillez à ce que la tresse ne
soit pas coincée entre l’isolant et l’intérieur de la
prise.
-Insérez le manchon à sertir sur la tresse et
appuyez-le contre l’épaulement de la prise.
- Pincez le manchon à sertir sur la tresse et la prise.

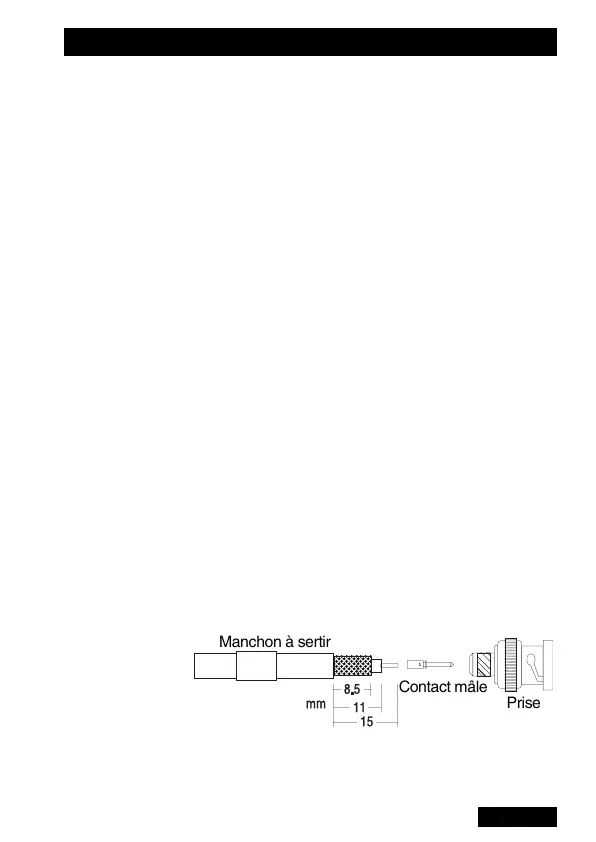

Figure 7 : Montage du connecteur d’antenne
aaaaaaaa
a
aaaaaa
a
a
aaaaaa
a
aaaaaaaa
bbbbbbbb
b
bbbbbb
b
b
bbbbbb
b
bbbbbbbb
Contact mâle
Prise
Manchon à sertir
