25
Français
12

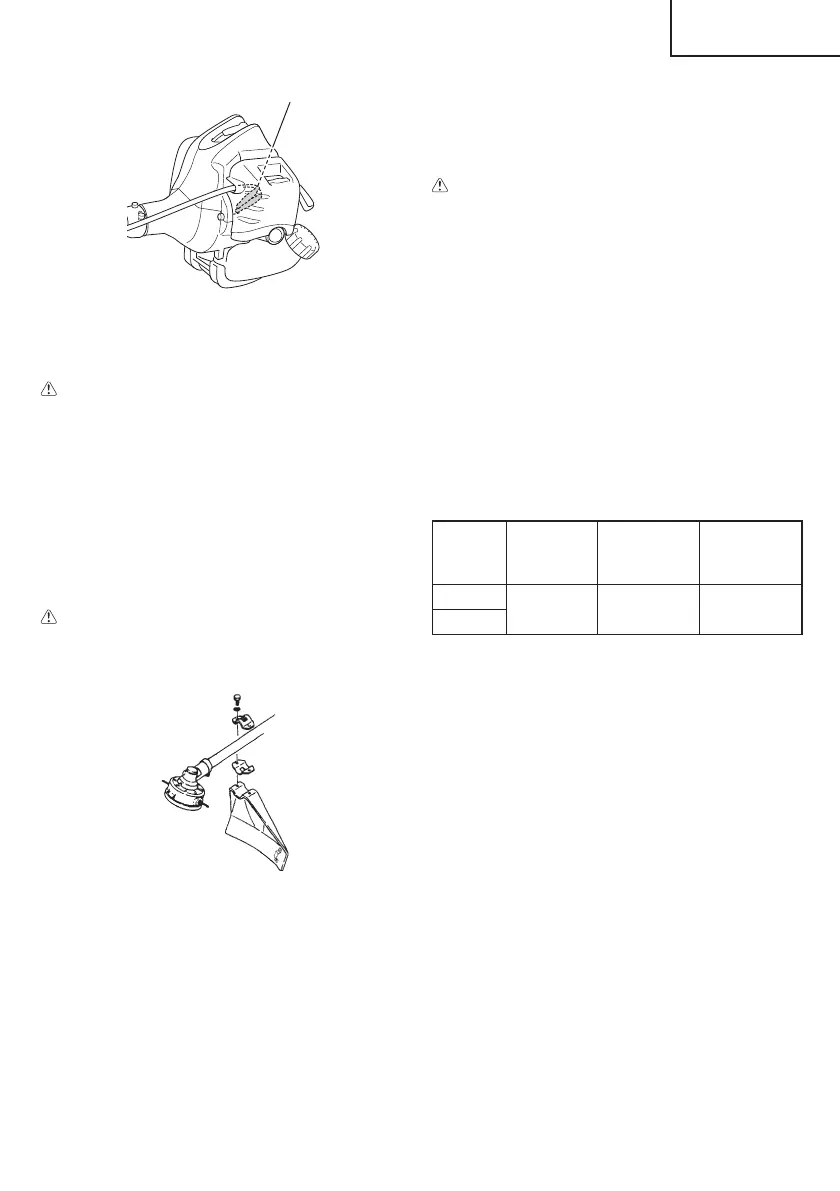

Fig. 6
Mise en place de la protection de l’outil de coupe
(Fig. 7)
ATTENTION
● Ne démarrez pas l’appareil et ne l’utilisez pas
tant que tous les dispositifs de protection ne
sont pas correctement installés.
● Si l’appareil est utilisé sans limiteur aiguisé,
le fi l de coupe sera trop long, provoquant une
surchauff e du moteur pouvait entraîner une
dégradation.
● Vérifi ez que les limiteurs aiguisés coupent le
fi l de coupe en nylon en toute sécurité quand
l’appareil est en fonction.
ATTENTION
Si une protection incorrecte ou défectueuse
est utilisée, cela peut entraîner des blessures
graves.
Fig. 7
REMARQUE
Sur certains modèles, le crochet de garde peut
déjà être installé sur le boîtier d’engrenages.
Installez la protection de l’outil de coupe sur le tube
de l’arbre de transmission contre le renvoi d’angle.
Serrez fermement le crochet de garde afi n que la
protection de l’outil de coupe ne puisse pas osciller
ou bouger pendant l’utilisation de la machine.
Montez la protection de l’outil de coupe sur le crochet
de garde, qui stabilise également la protection au
niveau du boîtier d’engrenage à l’aide des deux vis
de garde.
IMPORTANT
Certaines protections pour outil de coupe
sont équipées d’un limiteur aiguisé. Prenez
garde lorsque vous le maniez.
REMARQUE
Si le tube de l’arbre moteur comporte une étiquette
indiquant la position de la protection, suivez les
indications fournies.
Montage de la tête de coupe semi-automatique
1. Fonction
Fait avancer automatiquement le fi l de coupe en
nylon lorsqu’elle est tapotée à bas régime (au plus
4,500 min
-1
).
Caractéristiques
N° de
code
Type de
vis de
fi xation
Sens de la
rotation
Taille de vis
de fi xation
6696454
Vis creuse
Sens
antihoraire
M10×P1.25-
LH
6698639
Cordon de nylon applicable
Diamètre du cordon:
3/32˝ (Φ2.4 mm)
Longueur: 13 pieds (4 m)
2. Précautions
○ Le boîtier doit être attaché solidement au
couvercle.
○ Vérifi ez s’il y a des fi ssures ou d’autres
dommages sur le couvercle, le boîtier et les autres
composants.
○ Vérifi ez si le boîtier et le bouton sont usés.
Si la marque de limite d’usure (13) sur le boîtier
n’est plus visible ou qu’il y a un trou au bas (14)
du bouton, changez immédiatement les nouvelles
pièces. (Fig. 8)
