MONTAGE

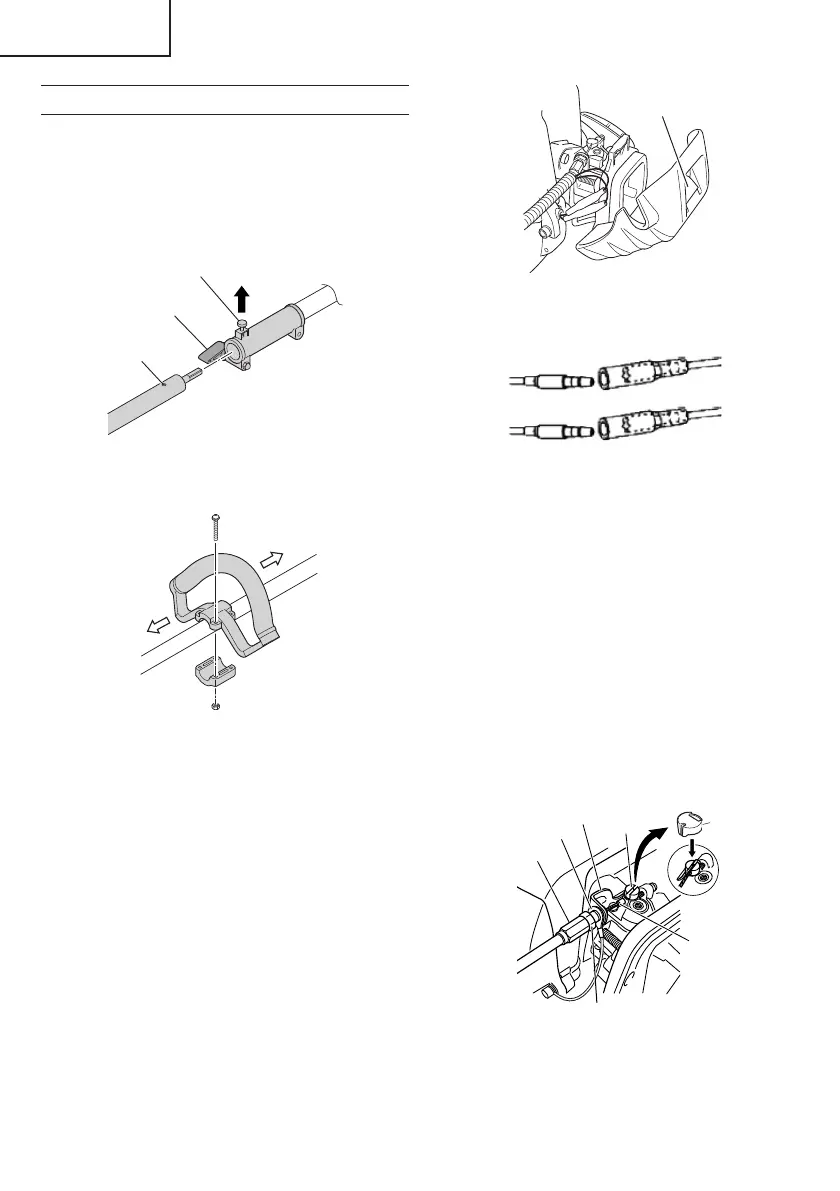

Montage de l’accessoire de coupe
1. Mettez le nouvel accessoire à la place du
précédent.
2. Assurez-vous que la cheville de blocage (1)
pénètre bien dans l’orifi ce de blocage (2) du tube
et que le tube ne se détache pas. (Fig. 1)
3. Serrez fermement l’écrou de blocage (3). (Fig. 1)
1
3
2
Fig. 1
Montage de la poignée (Fig. 2)
Fig. 2
Fixez la poignée au tube de transmission orientée
vers le moteur.
Choisissez la position la plus pratique avant la mise
en marche.
REMARQUE
Si le tube de l’arbre moteur comporte une étiquette
indiquant la position de la poignée, suivez les
indications fournies.
Câble de commande des gaz / câble de marche-
arrêt
Appuyez sur l’onglet supérieur (4) et ouvrez le
couvercle du fi ltre à air. (Fig. 3)
4
Fig. 3
Reliez les câbles de marche-arrêt. (Fig. 4)
Fig. 4
Si, sur votre appareil, l’extrémité externe du papillon
des gaz (5) est fi letée et que la prise de terre (6) (si
l’appareil en est équipé) est introduite à fond dans le
support d’ajustage de câble (7), serrez l’extrémité de
ce câble à l’aide de l’écrou d’ajustage (8) au support
d’ajustage de câble (7).
Connectez l’extrémité du câble de commande des
gaz (9) au carburateur (10) et installez le chapeau
tournant (11) (le cas échéant) qui se trouve dans la
trousse à outils sur le pivot (10) (Fig. 5)
Appuyez sur l’onglet supérieur (4) et fermez le
couvercle du fi ltre à air (Fig. 3).
Rangez les câbles de marche-arrêt (12) dans
couvercle du fi ltre à air (Fig. 6).
Sur certains modèles, certaines parties peuvent être
déjà installées.
