Español

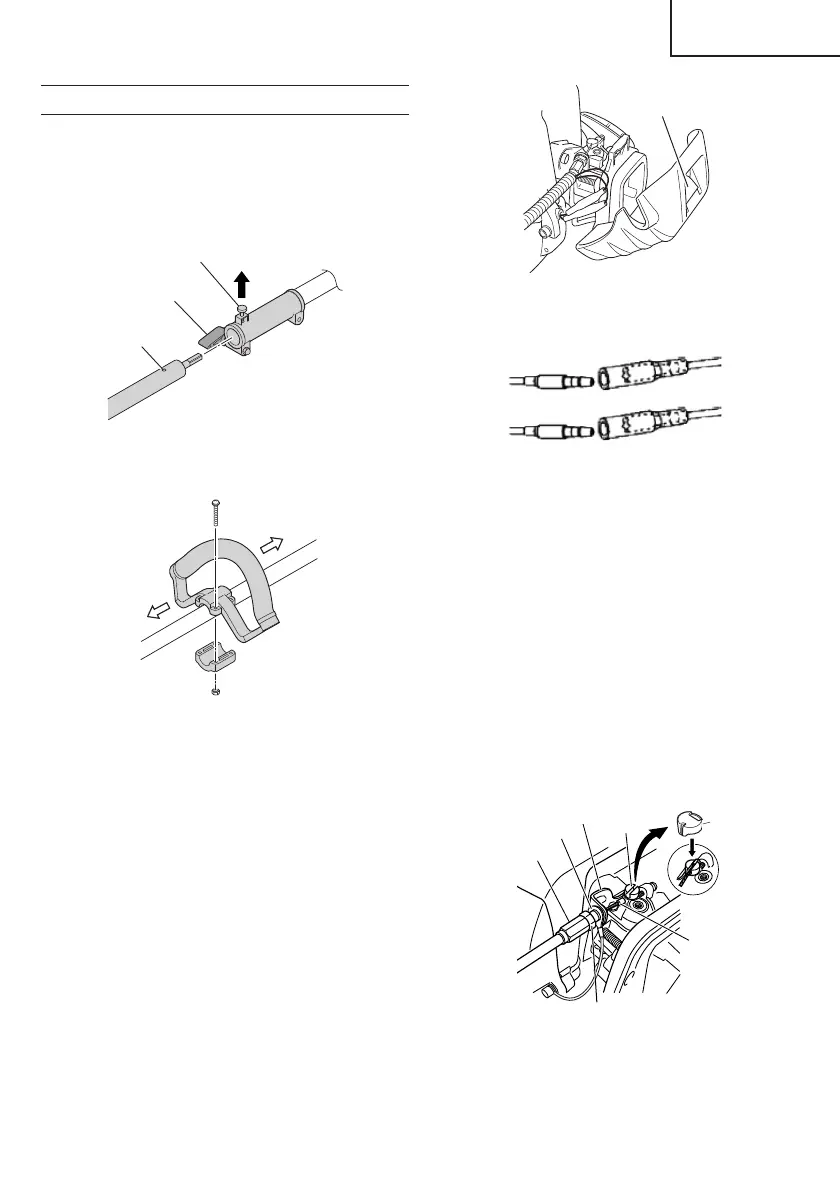

PROCEDIMIENTOS DE MONTAJE
Instalación del mecanismo
1. Ensamble el mecanismo en su posición.
2. Asegúrese de que el pasador (1) se introduce
adecuadamente el orifi cio (2) del tubo y de que
éste no se suelta. (Fig. 1)
3. Ajuste la tuerca del asa (3) fi rmemente. (Fig. 1)
1
3
2
Fig. 1
Instalación del asidero (Fig. 2)
Fig. 2
Acople el asidero al tubo del eje de distribución en
ángulo con el motor.
Ajuste su posición de la manera que le resulte más
cómoda antes de ponerlo en funcionamiento.
NOTA
Si su aparato tiene una etiqueta que muestre
la ubicación del asidero en el tubo del eje de
distribución, siga su ilustración.
Cable del acelerador / cable de parada
Pulse la pestaña superior (4) y abra la cubierta del
fi ltro de aire. (Fig. 3)
4
Fig. 3
Conecte los cables de parada. (Fig. 4)
Fig. 4
Si el extremo exterior del acelerador de su aparato
(5) es roscado, atorníllelo y atornille el terminal de
tierra (6) (si lo tiene) hasta el tope del ajustador del
cable (7). A continuación ajuste el cable apretando la
tuerca del ajustador (8) contra el ajustador del cable
(7).
Conecte el extremo del cable del acelerador (9) al
carburador (10) e instale la tapa del cabezal (11), que
encontrará en la bolsa de herramientas (si el aparato
la incorpora), en el cabezal (10) (Fig. 5).
Pulse la pestaña superior (4) y cierre la tapa del fi ltro
de aire. (Fig. 3)
Guarde los cables de parada (12) en la tapa del fi ltro
de aire. (Fig. 6)
Algunos modelos pueden venir con las piezas
instaladas.
6
7
5
8
9
10
11
Fig. 5
