Boîtier de renvoi d’angle (Fig. 25)
Vérifi ez le niveau de graisse du boîtier de renvoi
d’angle ou de l’engrenage d’angle à intervalles de
50 heures d’utilisation, en dévissant le bouchon sur
le côté du boîtier de renvoi d’angle.
Si aucune graisse n’est visible sur les fl ancs des
engrenages, remplissez jusqu’aux 3/4 le renvoi
de graisse multi-fonction à base de lithium. Ne
remplissez pas totalement le boîtier.

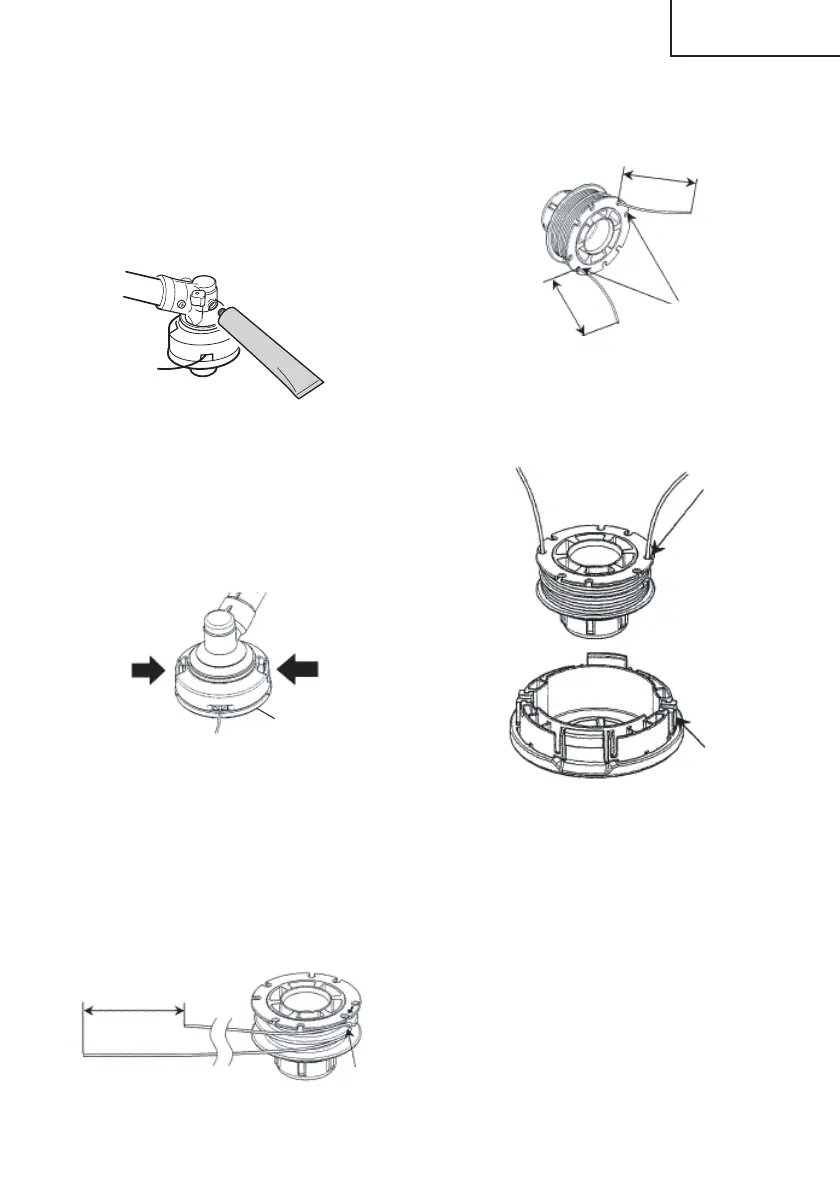

Fig. 25
Tête de coupe semi-automatique
Remplacement du fi l nylon
(1) Retirez le boîtier (22) en poussant fermement
les attaches de blocage vers l’intérieur avec les
pouces comme l’illustre la Fig. 26.
22
Fig. 26
(2) Après avoir retiré le boîtier, extrayez la bobine et
jetez le fi l restant.
(3) Pliez le nouveau fi l nylon inégalement en deux
comme dans l’illustration.
Accrochez le bout en U du fi l nylon dans la rainure
(23) du séparateur central de la bobine.
Enroulez les deux moitiés du fi l sur la bobine dans
le même sens en gardant chaque moitié de son
côté du séparateur. (Fig. 27)
23
4˝ (10 cm)
Fig. 27
(4) Poussez chaque fi l dans les trous d’arrêt (24) en
laissant des bouts libres d’environ 4˝ (10 cm).
(Fig. 28)
24
4˝ (10 cm)
4˝ (10 cm)
Fig. 28
(5) Insérez les deux bouts libres du fi l dans le guide-
cordon (25) lorsque vous placez la bobine dans le
boîtier. (Fig. 29)
25
24
Fig. 29
REMARQUE
Lors de la mise en place d’une bobine dans le
boîtier, essayez d’aligner les trous d’arrêt (24) sur
le guide-cordon (25) pour faciliter le dégagement
ultérieur du fi l.
(6) Placez le couvercle sur le boîtier de façon à ce
que les attaches de blocage (26) sur le boîtier
rencontrent les longs trous (27) sur le couvercle.
Ensuite, appuyez bien sur le boîtier jusqu’à ce
qu’il s’enclenche. (Fig. 30)
