Veillez à ne pas limer ou modifi er le dessus des
maillons (55) ou des liens de butoir (56).
Dans le cas contraire, l’effet de recul de la
tronçonneuse pourrait être plus prononcé. (Fig. 45)
91PX
56
55
91VG

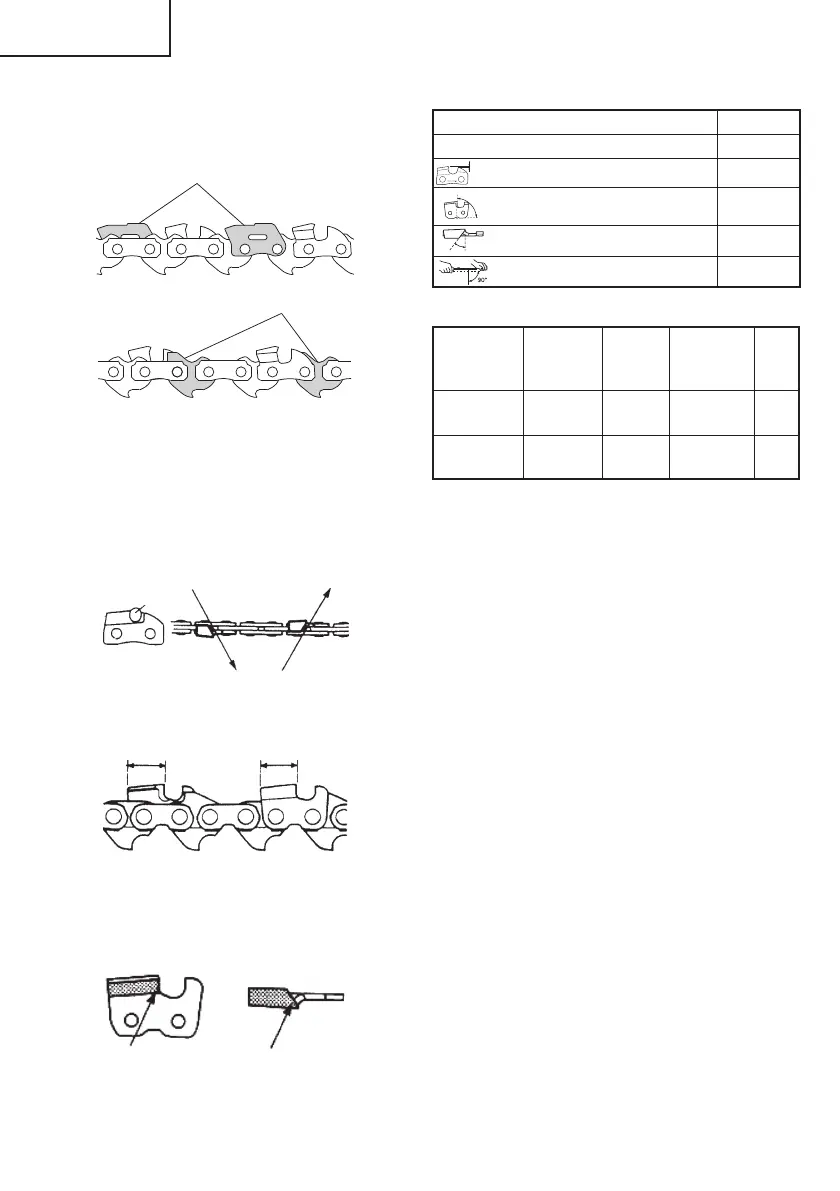

Fig. 45
INSTRUCTIONS GÉNERALES POUR
L’AFFUTAGE DES MAILLONS-
GOUGE
Limez (57) le maillon-gouge d’un côté de la chaîne, de
l’intérieur vers l’extérieur. Limez seulement avec des
mouvements vers l’avant. (Fig. 46)
57
57
57
Fig. 46
5) Conservez la même longueur à tous les maillons-
gouge. (Fig. 47)
Fig. 47
6) Limez suffi samment pour éliminer tous les dégâts
survenus au tranchant des lames (platine supérieure
(58) et platine latérale (59)) du maillon-gouge.
(Fig. 48)
58
59
Fig. 48
ANGLES D’AFFUTAGE RECOMMANDÉS
1. Code pièce 91PX / VG
2. Pas 3/8”
0.025"
3. Gabarit de profondeur 0.025"
80°
4. Angle de dépouille de face
latérale
80°
30°
5. Angle de face supérieure 30°
6. Angle de guidage de la lime 90°
Jeu de lame et de chaîne de remplacement
N° DE LA
BARRE
(E&S)
LONGUEUR-
TYPE
TYPE DE
NEZ
N° DE
CHAÎNE
(OREGON)
CKA
PO12-50CR 12″ PIGNON
91PX045
91VG045
44°
50°
PO14-50CR 14″ PIGNON
91PX052
91VG052
45°
35°
Entretien
Vous trouverez ci-dessous quelques conseils d’ordre
général pour l’entretien de votre tronçonneuse. Pour plus
d’informations,
veuillez contactez un concessionnaire
Tanaka.
Inspection et maintenance avant
utilisation
○ Vérifiez qu'aucune pièce anti-vibration en
caoutchouc ne se dégrade, détache, ou est
endommagée et qu'aucune autre pièce connexe
ne se détache ou est endommagée.
○ Vérifi ez l'absence de dommage dans les ressorts
anti-vibration, et qu'aucune autre pièce connexe ne
se détache ou est endommagée.
○ Vérifi er l'absence de déformation ou de dommage
dans les poignées avant et arrière.
○ Vérifiez que les pièces des poignées avant et
arrière sont suffi samment serrées et ne sont pas
endommagées.
○ Vérifi ez que les boulons, écrous, etc utilisés pour
chaque pièce sont suffi samment serrés et qu'ils ne
sont pas endommagés.
Entretien quotidien
○ Nettoyez l’extérieur de la machine.
○ Nettoyez l’orifice d’alimentation d’huile pour la
chaîne côté carter moteur.
○ Nettoyez la rainure et l’orifi ce d’alimentation en huile
pour la chaîne sur le guide-chaîne.
○ Éliminez toutes traces de déchets déposées dans
le carter latéral de protection côté embrayage.
