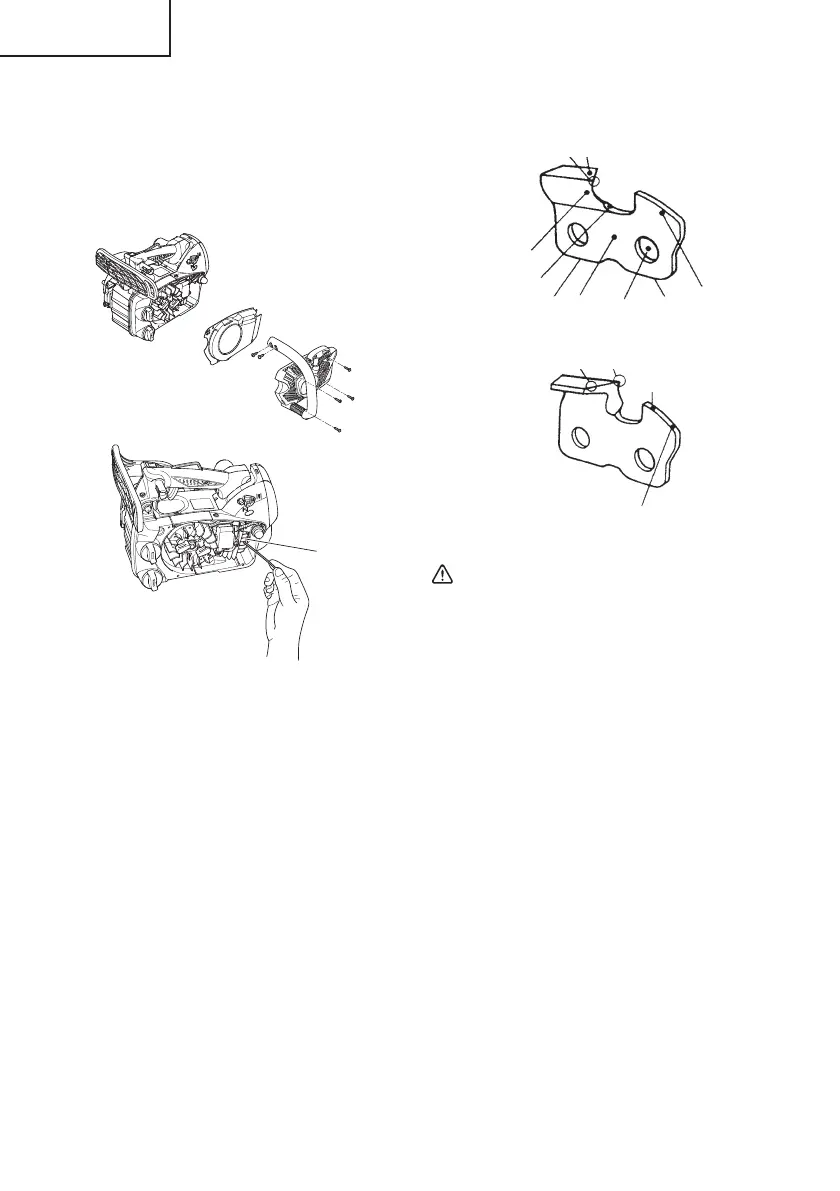

Limpieza de las aletas del cilindro
(Fig. 40)
El motor puede recalentarse y perder la potencia
cuando queden atrapadas las astillas de madera entre
las aletas del cilindro (41). Para evitar este problema,
mantenga las aletas del cilindro y la caja del ventilador
siempre limpias.
41
Fig. 40
Para el almacenamiento durante largos períodos
Drene totalmente el combustible del depósito de
combustible. Arranque el motor y déjelo en
funcionamiento hasta que se pare. Repare cualquier
daño que haya ocurrido durante el uso. Limpie el
aparato con un trapo limpio o sopletee con la manguera
de aire de alta presión. Aplique algunas gotas de aceite
de motor para motocicletas dentro del cilindro a través
del orifi cio de la bujía de encendido y gire el motor varias
veces para que se distribuya el aceite.
Cubra el aparato y almacénelo en un lugar seco.
AFILADO DE LA CADENA
Piezas de una cuchilla (Fig. 41, 42)
42
43
44
45
46
47
48
49
50
Fig. 41
54
53
52
51
Fig. 42
ADVERTENCIA
○ Utilice guantes protectores cuando afi le Ia cadena.
○ Asegúrese de redondear el borde delantero con
la fi nalidad de reducir el riesgo de contragolpe o
atascamiento de la cadena.
42. Placa superior
43. Canto de trabajo
44. Placa lateral
45. Garganta
46. Talón
47. Chasis
48. Orifi cio de remache
49. Reborde
50. Calibre de profundidad
51. Ángulo correcto de la placa superior (el ángulo
depende del tipo de cadena)
52. “Gancho” o punto ligeramente protuberante (curva
de la cadena no biselada)
53. Parte superior del calibre de profundidad a la altura
correcta debajo de la placa superior
54. Frente del calibre de profundidad redondeado
REBAJAMIENTO DE LOS CALIBRES
DE PROFUNDIDAD CON LA LIMA
1) Para afi lar las cuchillas con la lima, verifi que y rebaje
la profundidad.
2) Verifi que los calibres de profundidad en cada tercer
afi lado.
