Русский
185

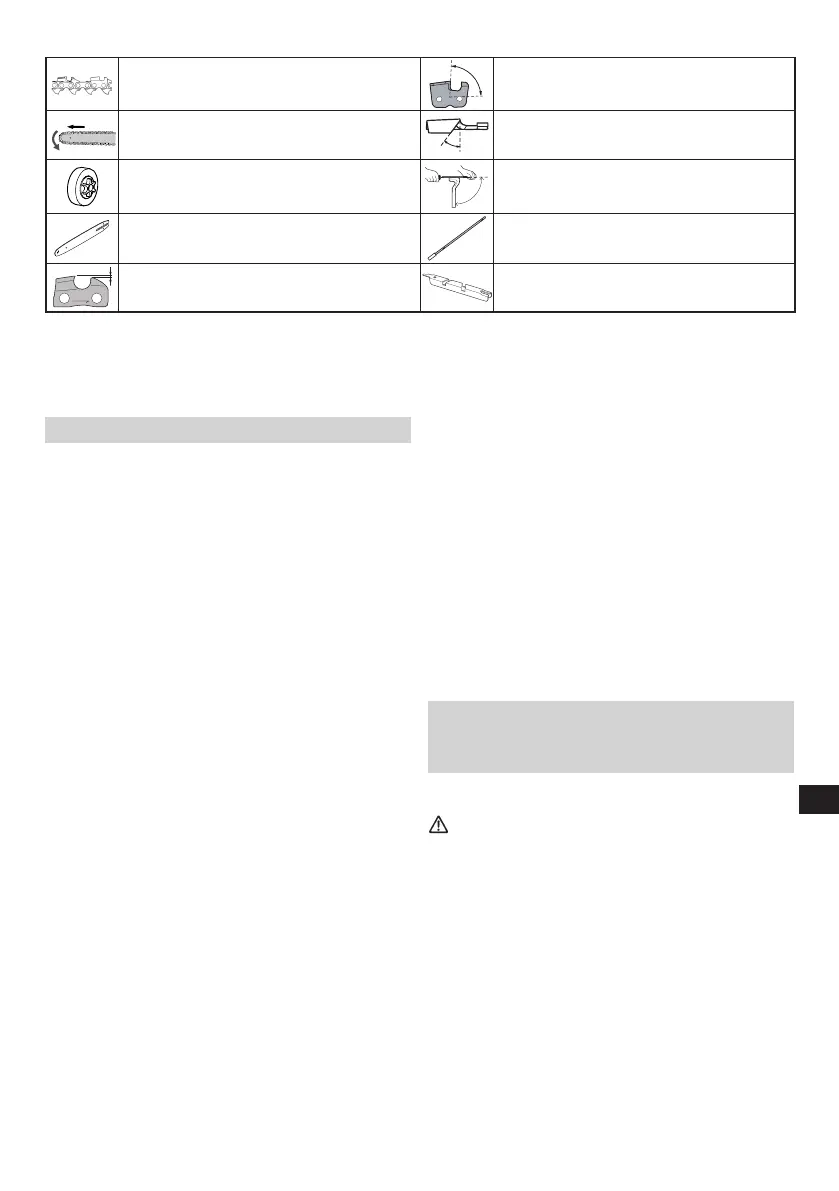

Тип цепи Угол заточки боковой пластины
Макс. скорость цепи Угол верхней пластины
Количество зубьев ведущей звездочки
привода
Угол направления заточки
Тип направляющей шины Напильник
Размер ограничителя врезания Ограничитель врезания
ПРИМЕЧАНИЕ: Эквивалентные уровни шума/вибрации вычисляются в качестве взвешенной по времени
энергии, общей для уровней шума/вибрации при различных рабочих условиях при следующем
распределении по времени:
*
1
: 1/3 холостого хода, 1/3 полной скорости, 1/3 максимальной скорости.
*
2
: 1/2 полной скорости, 1/2 максимальной скорости.
ДЕТАЛИ УСТРОЙСТВА (Рис. 1)
A: Дроссельный рычаг: устройство приводится в
действие пальцем оператора с целью регулирования
скорости двигателя.
B: Блокировка дроссельного рычага: устройство,
предотвращающее случайное срабатывание
дроссельного пускового устройства, до тех пор, пока
не будет выполнена ручная деблокировка.
C: Выключатель: устройство, выполняющее пуск или
остановку двигателя.
D: Крышка масляного бака: для закрытия масляного
бака.
E: Возвратный стартер:
потянуть рукоятку для пуска
двигателя.
F: Передняя рукоятка: опорная рукоятка,
расположенная на передней части корпуса
двигателя или по направлению к нему.
G: Крышка топливного бака: для закрытия топливного
бака.
H: Задняя рукоятка: опорная рукоятка, расположенная
на задней части корпуса двигателя или по
направлению к нему.
I: Рычаг заслонки: устройство для обогащения
топливно-воздушной
смеси в карбюраторе с целью
поддержки пуска.
J: Пусковой насос: устройство для подачи
дополнительного топлива для обеспечения запуска.
K: Декомпрессионный клапан: Устройство для
уменьшения компрессионного давления двигателя
для облегчения запуска.
L: Направляющая шина: деталь, поддерживающая и
направляющая пильную цепь.
M: Пильная цепь: цепь, служащая в качестве режущего
инструмента.
N: Цепной тормоз (передний щиток
для защиты руки):
устройство для остановки или блокировки цепи.
O: Цепной ограничитель: устройство для сдерживания
пильной цепи.
P: Крышка воздушного фильтра: крышка для
воздушного фильтра и карбюратора.
Q: Боковой корпус: защитная крышка направляющей
шины, пильной цепи, муфты и ведущей звездочки в
процессе использования цепной пилы.
R: Болт регулировки натяжения: элемент, часто
применяемый
на направляющей шине, для
регулировки натяжения пильной цепи.
S: Глушитель: уменьшает уровень шума от выхлопа
двигателя и отводит отработавшие газы.
T: Противовибрационная пружина
: снижает
распространение вибрации на руки оператора.
U: Зажимная гайка цепной шины: соединяет боковой
корпус и направляющую шину.
V:
Зубчатый амортизатор: устройство, действующее как
ось поворота при контакте с деревом или бревном.
W: Кожух направляющей шины: устройство для
покрытия направляющей шины и пильной цепи при
неработающем аппарате.
X: Комбинированный кольцевой гаечный ключ:
инструмент для удаления или монтажа свечи
зажигания и для натяжения пильной цепи.
Y: Инструкция по эксплуатации: прилагается к
аппарату. Прочесть перед эксплуатацией и хранить
для последующего обращения при изучении
надлежащего, безопасного применения.
ПРЕДОСТЕРЕЖЕНИЯ И
ИНСТРУКЦИИ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
Обратите особое внимание на указания,
сопровождающиеся следующими словами:
ПРЕДОСТЕРЕЖЕНИЕ
Указывает на высокую вероятность причинения
телесного вреда или на смертельную опасность при
несоблюдении инструкций.
ОСТОРОЖНО
Указывает на вероятность причинения телесного
вреда или повреждения оборудования при
несоблюдении инструкций.
ВНИМАНИЕ
Полезная информация для надлежащего
функционирования и применения.
Безопасность оператора
○ Необходимо использовать защитную маску для лица
или очки.
○ При заточке цепи следует
использовать перчатки.
○
Всегда носить защитную экипировку, такую как куртка,
брюки, перчатки, каска, обувь со стальными носками
и нескользящей подошвой, средства защиты для глаз,
органов слуха и ног при эксплуатации цепной пилы.
Для работы на деревьях следует применять защитную
обувь, походящую для техники подъема. Для помощи
000BookTCS51EAP.indb185000BookTCS51EAP.indb185 2015/04/2010:31:472015/04/2010:31:47
