Tanaka TCS 51EAP Handling Instructions

Polski
85

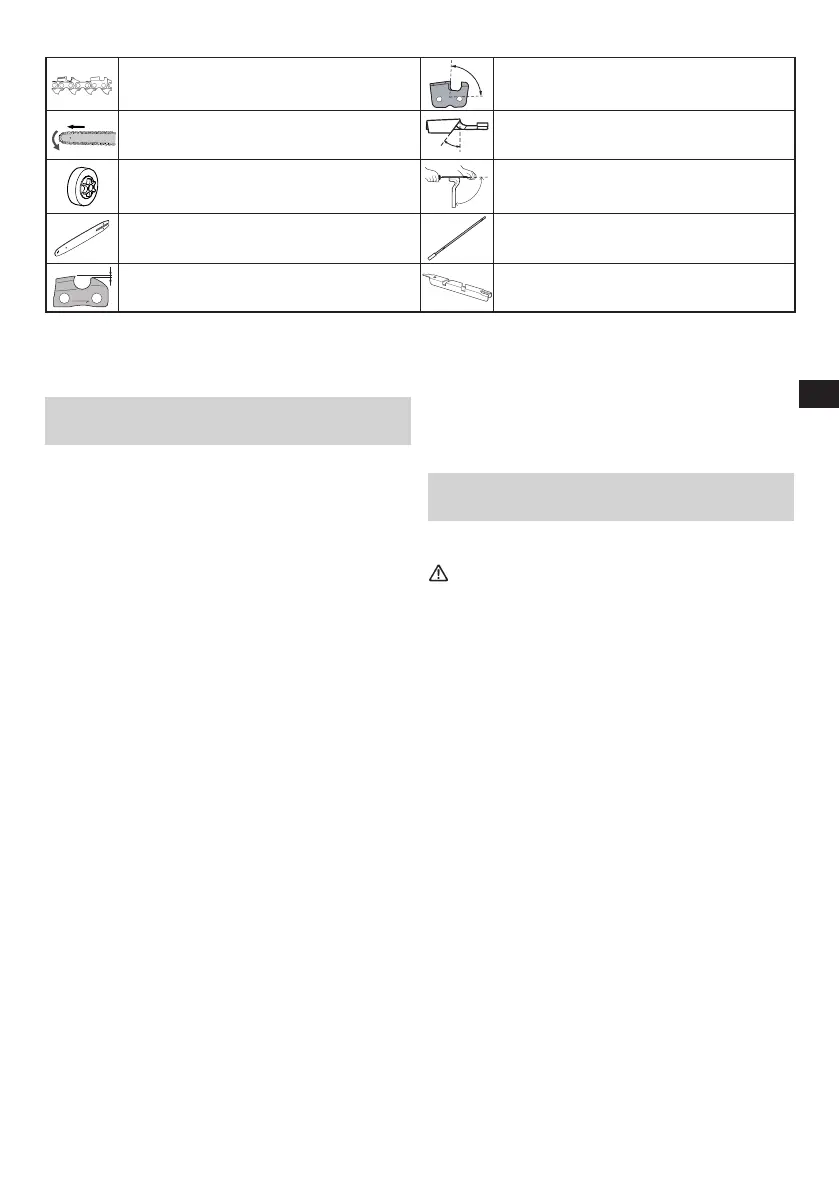

Typ łańcucha Kąt piłowania płytki bocznej
Maks. prędkość łańcucha Kąt płytki górnej
Liczba zębów koła łańcuchowego Kąt prowadzenia pilnika
Typ prowadnicy Pilnik
Ustawienie ogranicznika zagłębienia Ogranicznik zagłębienia
WSKAZÓWKA: Poziom hałasu/poziomy drgań obliczane są jako całkowita energia ważona czasowo dla poziomów
hałasu/drgań w różnych warunkach roboczych w następującym cyklu:
*
1
: 1/3 bieg jałowy, 1/3 pełne obroty, 1/3 obroty robocze.
*
2
: 1/2 pełne obroty, 1/2 obroty robocze.
ZASADNICZE PODZESPOŁY
URZĄDZENIA (Rys. 1)
A: Dźwignia przepustnicy: obsługiwana przez operatora
palcem; do kontrolowania prędkości silnika.
B: Blokada dźwigni przepustnicy: zapobiegająca
przypadkowemu uruchomieniu dźwigni przepustnicy;
musi zostać zwolniona ręcznie.
C: Przełącznik zapłonu: pozwalający na uruchomienie lub
zatrzymanie silnika.
D: Korek zbiornika oleju: do zamykania zbiornika oleju.
E: Rozrusznik cięgnowy: cięgno do uruchamiania silnika.
F: Przednia rękojeść: rękojeść zamontowana na przedzie
osłony silnika lub w jej kierunku.
G: Korek zbiornika paliwa: do zamykania zbiornika paliwa.
H: Tylna rękojeść: rękojeść zamontowana na tyle osłony
silnika lub w jej kierunku.
I:
Dźwignia zasysacza: służąca wzbogacaniu mieszanki
paliwa/powietrza w gaźniku; wspomagająca uruchamianie.
J: Pompka zastrzykowa: służąca dostarczaniu dodatkowej
dawki paliwa; wspomagająca uruchamianie.
K: Zawór dekompresyjny: Urządzenie redukujące ciśnienie
sprężania silnika w celu ułatwienia uruchomienia.
L: Prowadnica: podpierająca i prowadząca łańcuch tnący.
M: Łańcuch tnący: łańcuch służący jako narzędzie tnące.
N: Hamulec łańcucha (osłona ręki na przedniej rękojeści):
zatrzymujący lub blokujący łańcuch.
O: Chwytacz łańcucha: do naciągania łańcucha tnącego.
P: Pokrywa fi ltra powietrza: osłona fi ltra powietrza i gaźnika.
Q: Pokrywa boczna: osłona prowadnicy, łańcucha tn
ącego,
sprzęgła i koła łańcuchowego podczas pracy pilarką
łańcuchową.
R: Śruba regulacji naprężenia: często wykorzystywana na
prowadnicy; do regulacji naprężenia łańcucha tnącego.
S: Tłumik: zmniejsza hałas wydechu spalin z silnika i
odprowadza gazy spalinowe.
T: Sprężyna antywibracyjna: zmniejsza przenoszenie
drgań na ręce operatora.
U: Nakrętka zaciskowa prowadnicy łańcucha: zabezpiecza
pokrywę boczną i prowadnicę.
V: Odbojnik z kolczatką: funkcjonujący jako odbojnik
czołowy podczas kontaktu z drzewem lub dłużycą.
W: Osłona prowadnicy: do zabezpieczania prowadnicy i
łańcucha tnącego, kiedy urządzenie nie jest używane.
X: Uniwersalny klucz nasadowy: narzędzie do demontażu
lub montażu
świecy zapłonowej i naprężania łańcucha
tnącego.
Y: Instrukcja obsługi: dostarczana z urządzeniem. Należy ją
przeczytać przed rozpoczęciem użytkowania i zachować
do wglądu; zawiera informacje o odpowiednich i
bezpiecznych technikach.
OSTRZEŻENIA I WSKAZÓWKI
BEZPIECZEŃSTWA
Zwracać szczególną uwagę na zapisy poprzedzone
następującymi słowami:
OSTRZEŻENIE
Wskazuje na duże prawdopodobieństwo poważnych
obrażeń lub utraty życia w przypadku nieprzestrzegania
instrukcji.
UWAGA
Wskazuje na prawdopodobieństwo obrażeń
lub uszkodzenie wyposażenia w przypadku
nieprzestrzegania instrukcji.
WSKAZÓWKA
Pomocne informacje na temat poprawnego
funkcjonowania i użytkowania.
Bezpieczeństwo operatora
○ Należy zawsze nosić osłonę twarzy lub gogle.
○ Podczas ostrzenia łańcucha należy nosić rękawice.
○ Użytkując pilarkę łańcuchową należy zawsze nosić
odzież i wyposażenie ochronne, takie jak kurtka,
spodnie, rękawice, kask, buty ze stalowymi noskami
i antypoślizgowymi podeszwami, gogle, słuchawki i
ochraniacze nóg. W przypadku pracy na drzewach
obuwie ochronne musi nadawać się do wspinaczki.
Należy poprosić dystrybutora fi rmy Tanaka o pomoc w
wybraniu odpowiedniego urządzenia. Nie wolno nosić
luźnej odzieży, biżuterii, krótkich spodni, sandałów ani
chodzić boso.
Włosy należy zabezpieczyć tak, aby nie opadały na
ramiona.
○ Urządzenia nie wolno użytkować, będąc zmęczonym,
chorym bądź pod wpływem alkoholu, substancji
odurzających lub leków.
○ Nigdy nie wolno zezwalać na obsługę maszyny przez
dziecko lub osobę niedoświadczoną.
○ Nosić słuchawki ochronne. Zwracać baczną uwagę na
otoczenie.
Zwracać uwagę na osoby znajdujące się w pobliżu, które
mogą sygnalizować problemy.
Zdjąć wyposażenie ochronne natychmiast po wyłą
czeniu
silnika.
000BookTCS51EAP.indb85000BookTCS51EAP.indb85 2015/04/2010:31:302015/04/2010:31:30
