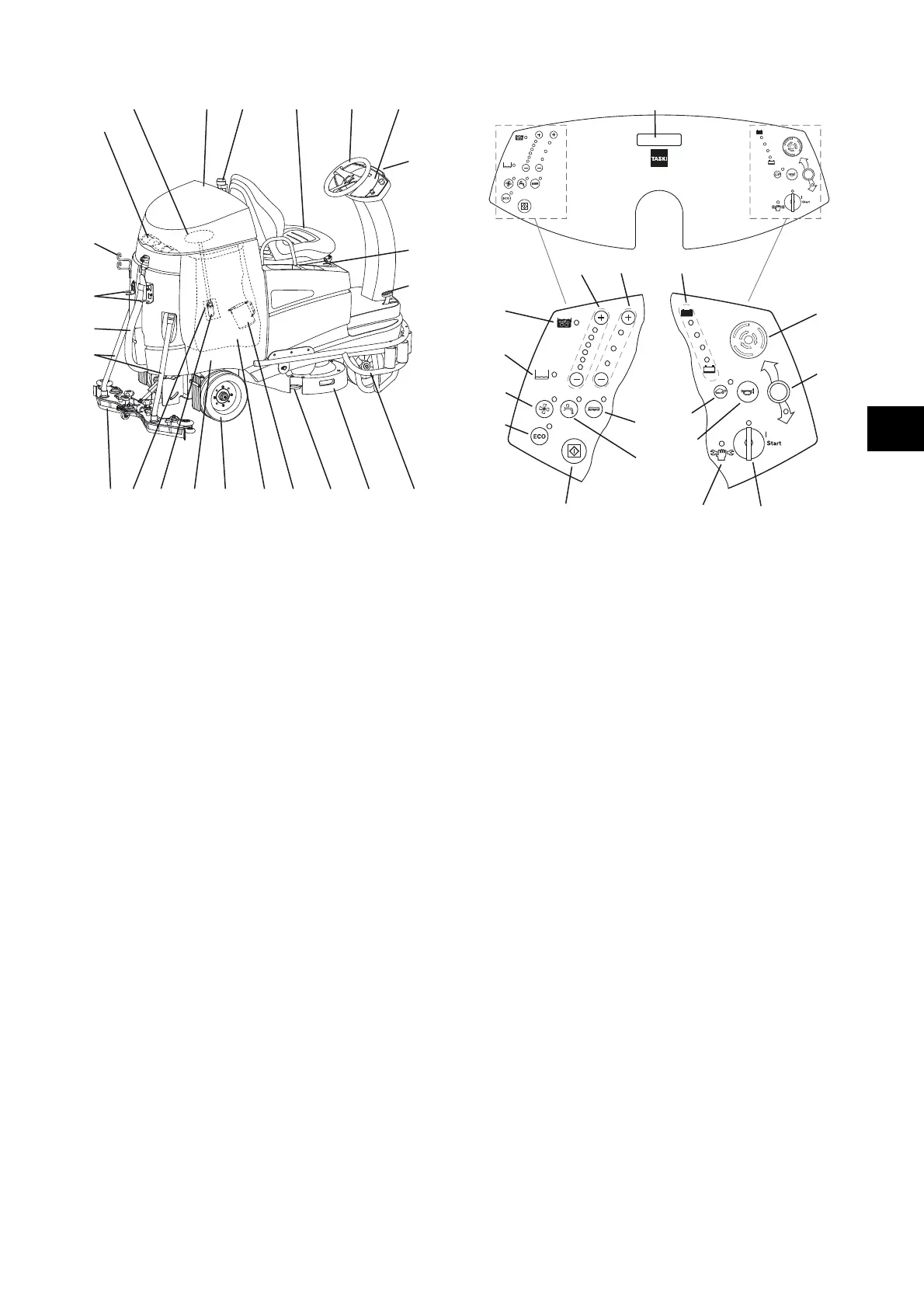

Vue d'ensemble
1 Support de buse
2 Support à flexible d'aspiration
3 Tuyau de vidange de la cuve de récupération
4 Flexible d'aspiration
5 Raclette
6 Filtre d'aspiration
7 Pompe
8 Cuve de récupération
9 Roue motrice articulée
10 Réservoir d'eau propre
11 Verre doseur
12 Déverrouillage de la brosse
13 Unité de brossage
14 Profil de protection (en option)
15 Pédale de conduite
16 Compartiment à batterie
17 Projecteur (en option)
18 Pupitre de commande
19 Volant
20 Siège conducteur avec contacteur de sécurité (dé-
tection de présence)
21 Flash lumineux (en option)
22 Couvercle du réservoir
23 Filtre d'aspiration
24 Tamis à poussière
25 Indicateur cuve de récupération pleine
26 Indicateur réservoir d'eau propre vide
27 Clé de système d'aspiration (MARCHE / ARRÊT)
28 Clé ECO-Mode (MARCHE / ARRÊT)
29 Clé de programme (MARCHE / ARRÊT)
30 Clé de solution de nettoyage (MARCHE / ARRÊT)
31 Clé d'entraînement des brosses (MARCHE / AR-
RÊT)
32 Clé de conduite lente (MARCHE / ARRÊT)
33 Klaxon
34 Indicateur de service
35 Interrupteur
36 Clé de marche arrière
37 Arrêt d'urgence
38 Indicateur de batterie
39 Clé d'entraînement des brosses, niveau de pres-
sion (+ / -)
40 Clés d'alimentation en solution de nettoyage quan-
tité (+ / -)
41 Écran
1
2
3
4
56 8 9
13 14
18192022
2123
24
15
17
16
1210 117
28
29 34 35
31
33
30
25 37
36
40 39
41
38
26
27
32
FR

Taski swingo 4000 Specifications

General

Power Source	Battery
Nominal Voltage	36 V
Brush Speed	180 rpm
Battery Voltage	36 V
Cleaning Width	850 mm
