Taski swingo 4000 User Manual

322

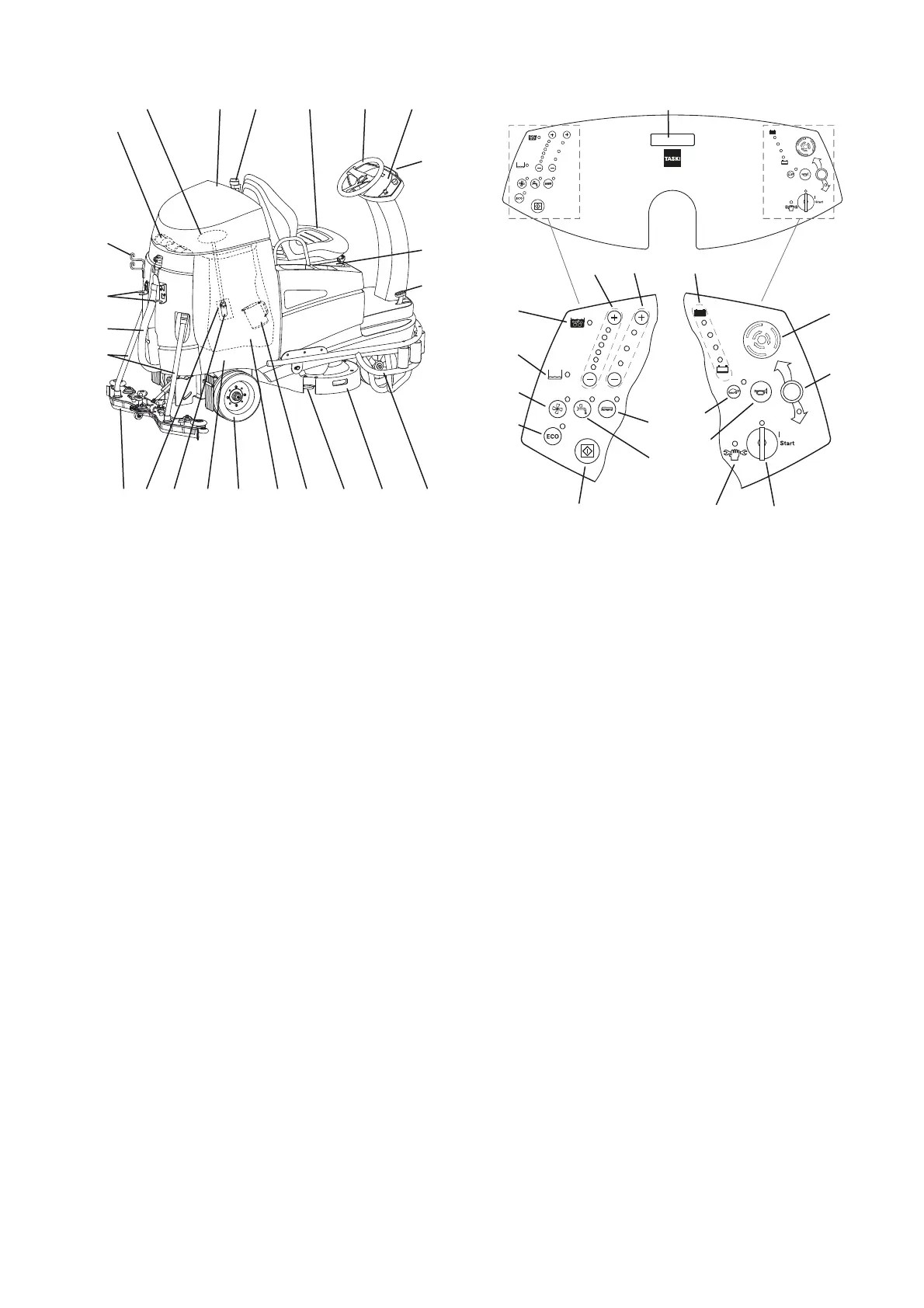

Vista da estrutura
1 Suporte do bocal
2 Suporte de mangueira de sucção
3 Mangueira de drenagem do tanque de recuperação
4 Mangueira de sucção
5 Rodo
6 Filtro de aspiração
7 Bomba
8 Tanque de recuperação
9 Roda motriz articulada
10 Tanque de água limpa (tanque de água da folha)
11 Copo doseador
12 Bloqueio da ferramenta
13 Conjunto de instrumentos
14 Perfil de proteção (opcional)
15 Pedal do acelerador
16 Compartimento da bateria
17 Farol (opcional)
18 Painel de controlo
19 Volante
20 Banco do condutor com interruptor de assento (mo-
nitorização de presença)
21 Flash (opcional)
22 Tampa do tanque
23 Filtro de aspiração
24 Filtro de sujidade
25 Indicação Tanque de recuperação cheio
26 Indicação Tanque de água limpa (Flextank) vazio
27 Botão Unidade de sucção (LIG / DESLIG)
28 Chaves de segurança Modo ECO (LIG / DESLIG)
29 Botão Programa (LIG / DESLIG)
30 Botão Solução de limpeza (LIG / DESLIG)
31 Botão Acionamento da ferramenta (LIG / DESLIG)
32 Botão Abordagem lenta (LIG / DESLIG)
33 Botão Buzina
34 Indicação Assistência técnica
35 Interruptor de chave
36 Botão Movimento de recuo
37 Paragem de emergência
38 Indicador do estado da bateria
39 Botão acionamento de ferramenta, nível de pres-
são (+ / -)
40 Chaves de segurança da quantidade (+ / -) de ali-
mentação da solução de limpeza
41 Visor
1
2
3
4
56 8 9
13 14
18192022
2123
24
15
17
16
1210 117
28
29 34 35
31
33
30
25 37
36
40 39
41
38
26
27
32

Taski swingo 4000 Specifications

General

Power Source	Battery
Nominal Voltage	36 V
Brush Speed	180 rpm
Battery Voltage	36 V
Cleaning Width	850 mm
