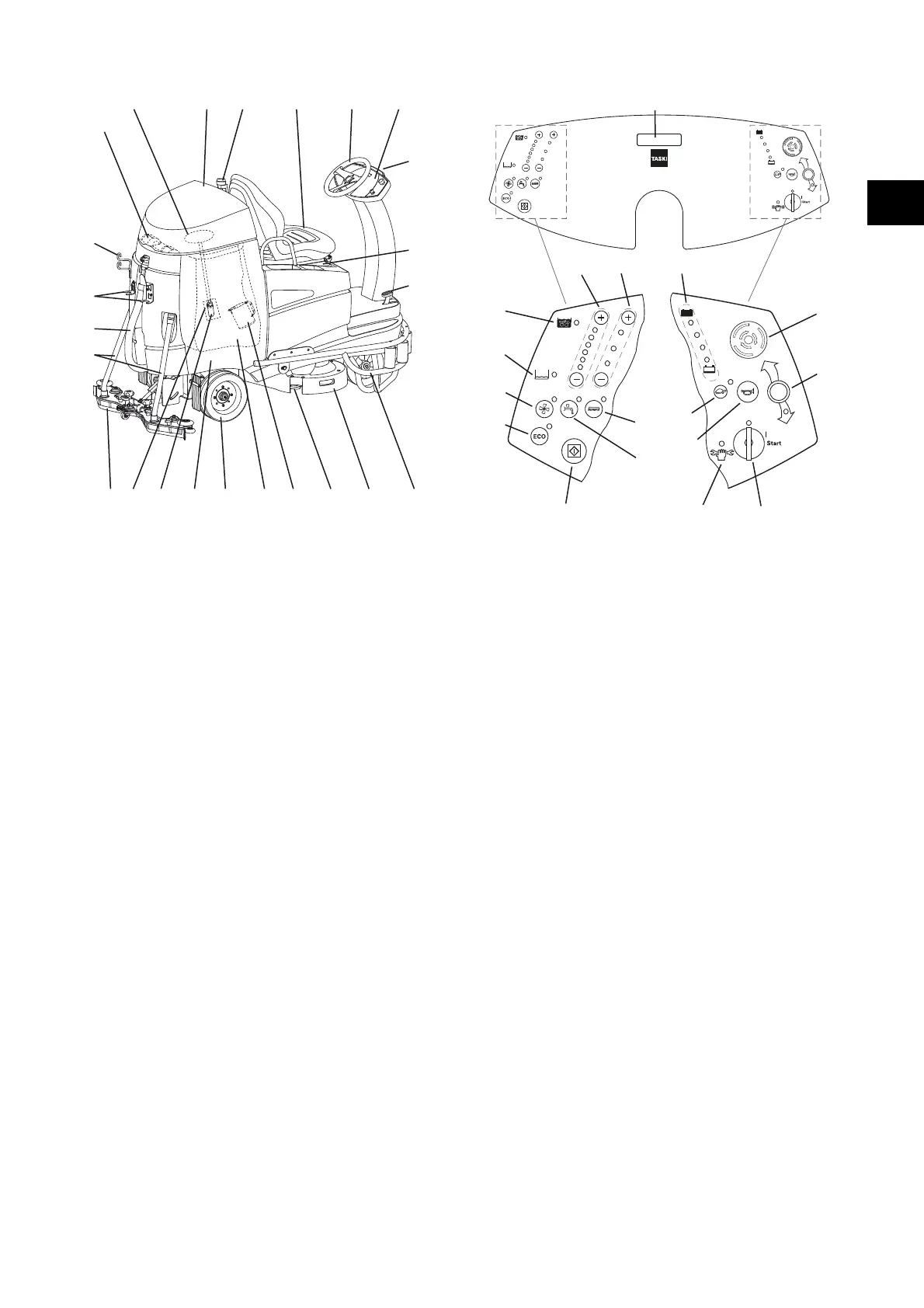

Aufbauübersicht
1 Düsenhalterung
2 Saugschlauchhalterung
3 Entleerschlauch Schmutzwassertank
4 Saugschlauch
5 Saugdüse
6 Ansaugfilter
7 Pumpe
8 Schmutzwassertank
9 Antriebsrad gelenkt
10 Frischwassertank (Flextank)
11 Dosierbecher
12 Werkzeug-Entriegelung
13 Werkzeugaggregat
14 Rammschutz (optional)
15 Fahrpedal
16 Batterieraum
17 Scheinwerfer (optional)
18 Bedienpult
19 Lenkrad
20 Fahrersitz mit Sitzschalter (Anwesenheitsüberwa-
chung)
21 Blitzleuchte (optional)
22 Tankdeckel
23 Saugfilter
24 Grobschmutzkorb
25 Anzeige Schmutzwassertank voll
26 Anzeige Frischwassertank (Flextank) leer
27 Taste Saugaggregat (EIN / AUS)
28 Tasten ECO-Mode (EIN / AUS)
29 Taste Programm (EIN / AUS)
30 Taste Reinigungslösung (EIN / AUS)
31 Taste Werkzeugantrieb (EIN / AUS)
32 Taste Langsamfahrt (EIN / AUS)
33 Taste Hupe
34 Anzeige Service
35 Schlüsselschalter
36 Taste Rückwärtsfahren
37 Not-Halt
38 Anzeige Batteriestand
39 Taste Werkzeugantrieb, Druckstufe (+ / -)
40 Tasten Reinigungslösung Zufuhr, Menge (+ / -)
41 Display
1
2
3
4
56 8 9
13 14
18192022
2123
24
15
17
16
1210 117
28
29 34 35
31
33
30
25 37
36
40 39
41
38
26
27
32
