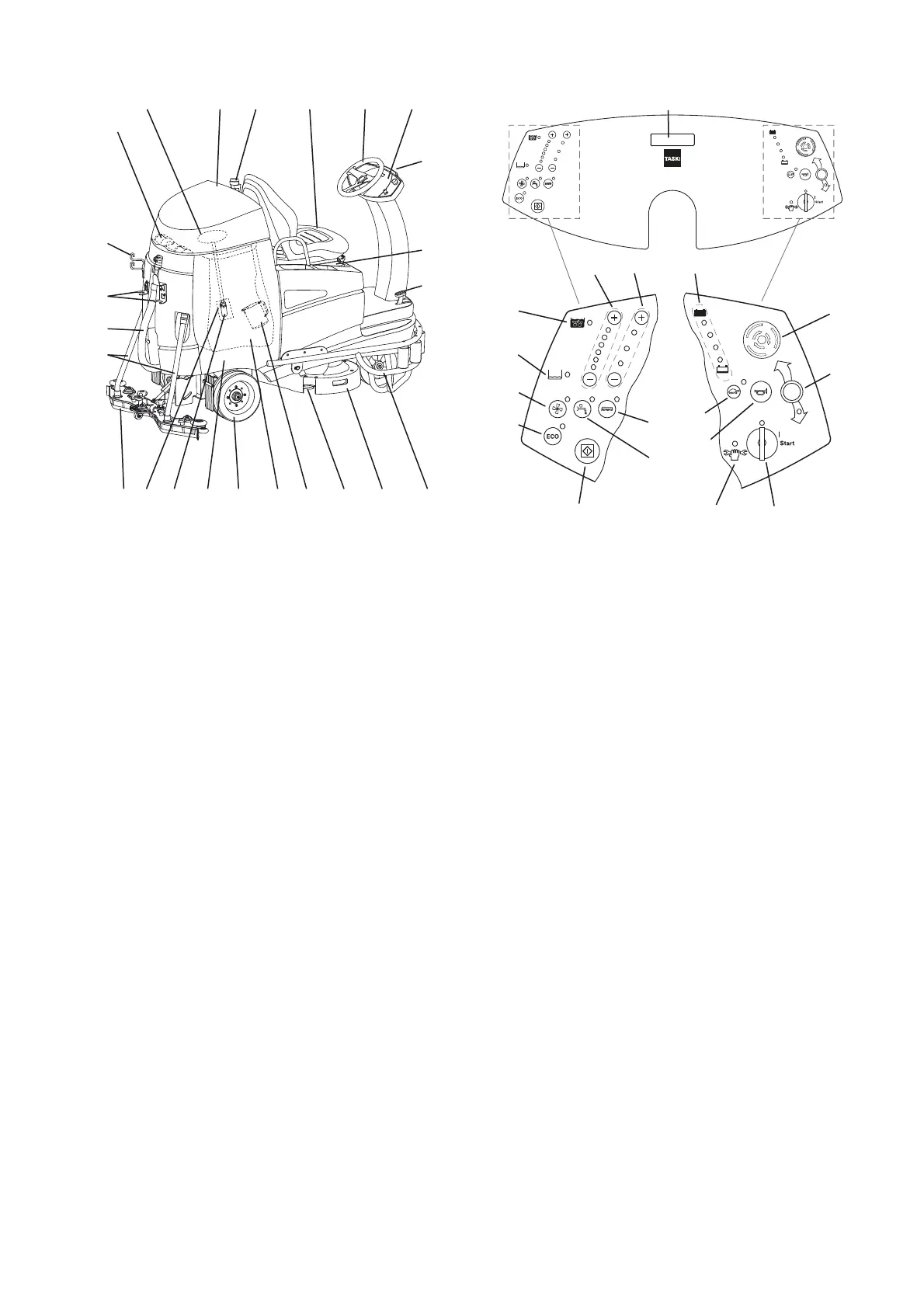

Struttura
1 Supporto del succhiatore
2 Supporto per tubo di aspirazione
3 Tubo di svuotamento serbatoio di recupero
4 Tubo di aspirazione
5 Succhiatore
6 Filtro di ingresso aspirazione
7 Pompa
8 Serbatoio di recupero
9 Ruota trazione sterzante
10 Serbatoio acqua pulita (rivestito)
11 Dosatore
12 Sgancio accessorio
13 Gruppo spazzola
14 Profilo di protezione (opzionale)
15 Pedale acceleratore
16 Vano batterie
17 Faro (opzionale)
18 Pannello di controllo
19 Sterzo
20 Sedile con interruttore (monitoraggio presenza)
21 Lampeggiante (opzionale)
22 Coperchio serbatoio
23 Filtro aspirazione
24 Filtro a setaccio
25 Spia serbatoio di recupero pieno
26 Spia serbatoio acqua pulita (serbatoio acqua rive-
stito) vuoto
27 Pulsante gruppo aspiratore (ON/OFF)
28 Pulsanti modalità ECO (ON/OFF)
29 Pulsante programma (ON / OFF)
30 Pulsante programma di pulizia (ON / OFF)
31 Pulsante azionamento gruppo spazzole (ON/OFF)
32 Pulsante tartaruga (ON/OFF)
33 Pulsante clacson
34 Spia assistenza
35 Interruttore a chiave
36 Pulsante retromarcia
37 Arresto d'emergenza
38 Indicatore livello batterie
39 Tasto azionamento utensile, livello di pressione (+ /
-)
40 Chiavi di sicurezza quantità (+/-) immissione solu-
zione di pulizia
41 Display
1
2
3
4
56 8 9
13 14
18192022
2123
24
15
17
16
1210 117
28
29 34 35
31
33
30
25 37
36
40 39
41
38
26
27
32

Taski swingo 4000 Specifications

General

Power Source	Battery
Nominal Voltage	36 V
Brush Speed	180 rpm
Battery Voltage	36 V
Cleaning Width	850 mm
