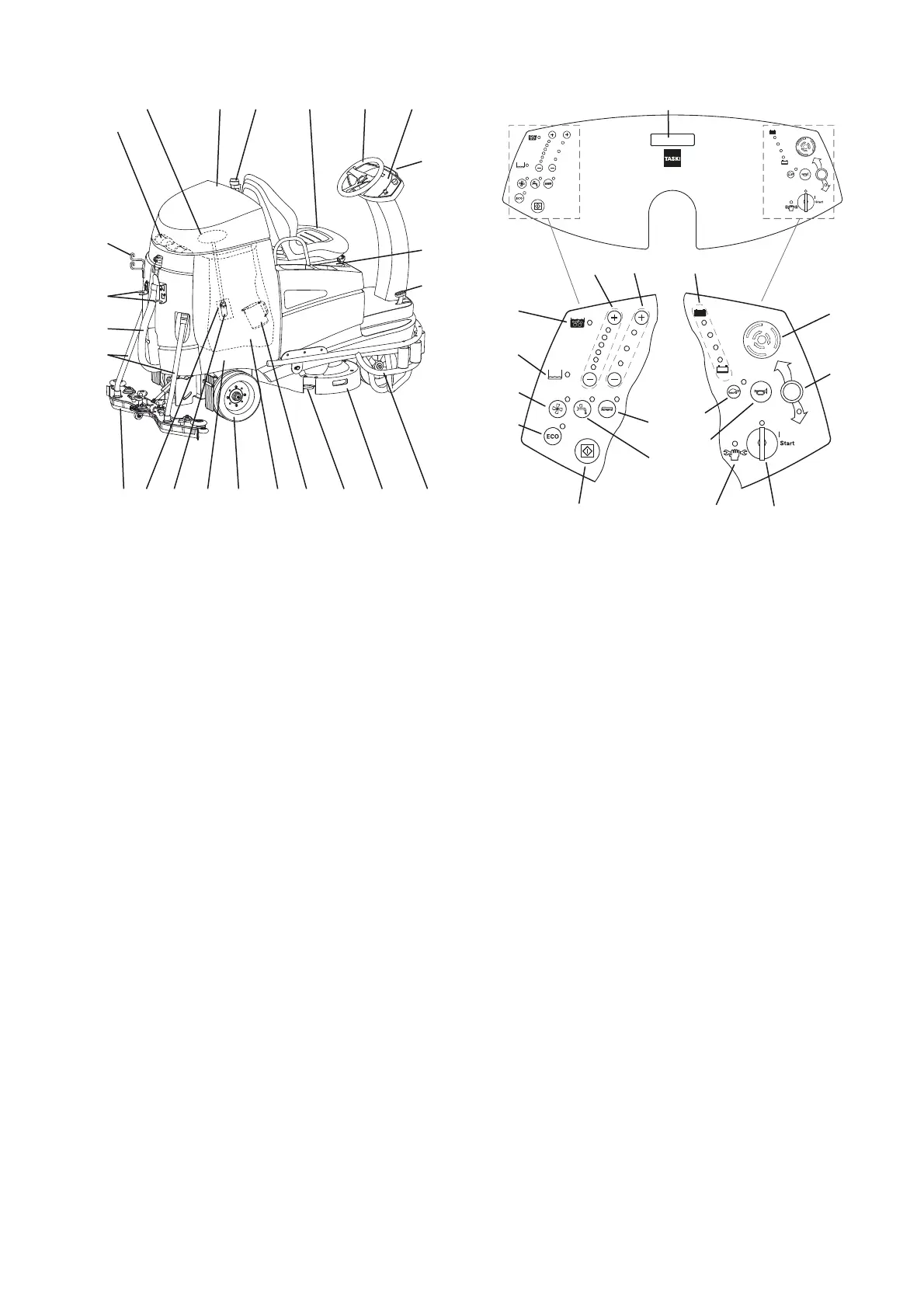

Prehľad konštrukcie stroja
1 Držiak hubice
2 Držiak nasávacej hadice
3 Vypúšťacia hadica nádrže na znečistenú vodu
4 Nasávacia hadica
5 Odsávacia hubica
6 Nasávací filter
7 Čerpadlo
8 Nádrž na znečistenú vodu
9 Riadené hnacie koleso
10 Nádrž na čistú vodu (Flextank))
11 Dávkovacia odmerka
12 Odblokovanie nástroja
13 Jednotka nástrojov
14 Ochranný nárazník (voliteľne)
15 Akceleračný pedál
16 Priehradka na akumulátor
17 Svetlomet (voliteľne)
18 Ovládací panel
19 Volant
20 Sedadlo vodiča so sedadlovým spínačom (kontro-
lovanie prítomnosti)
21 Majáčik (voliteľne)
22 Kryt nádrže
23 Nasávací filter
24 Kôš na hrubé nečistoty
25 Indikátor plnej nádrže na znečistenú vodu
26 Indikátor prázdnej nádrže na čistú vodu (nádrž
Flextank)
27 Tlačidlo odsávacej jednotky (ZAP./VYP.)
28 Tlačidlá ECO režimu (ZAP/VYP)
29 Tlačidlo programu (ZAP/VYP)
30 Tlačidlo čistiaceho roztoku (ZAP./VYP.)
31 Tlačidlo pohonu nástroja (ZAP/VYP)
32 Tlačidlo pomalej jazdy (ZAP./VYP.)
33 Tlačidlo húkačky
34 Servisný indikátor
35 Spínač na kľúč
36 Tlačidlo cúvania
37 Núdzové zastavenie
38 Indikátor stavu akumulátora
39 Tlačidlo pohonu nástroja, stupeň prítlaku (+ / -)
40 Tlačidlá prívodu čistiaceho prostriedku (ZAP./
VYP.), množstvo (+ / -)
41 Displej
1
2
3
4
56 8 9
13 14
18192022
2123
24
15
17
16
1210 117
28
29 34 35
31
33
30
25 37
36
40 39
41
38
26
27
32

Taski swingo 4000 Specifications

General

Power Source	Battery
Nominal Voltage	36 V
Brush Speed	180 rpm
Battery Voltage	36 V
Cleaning Width	850 mm
