Taski swingoBot 2000 - Aufbauübersicht

18

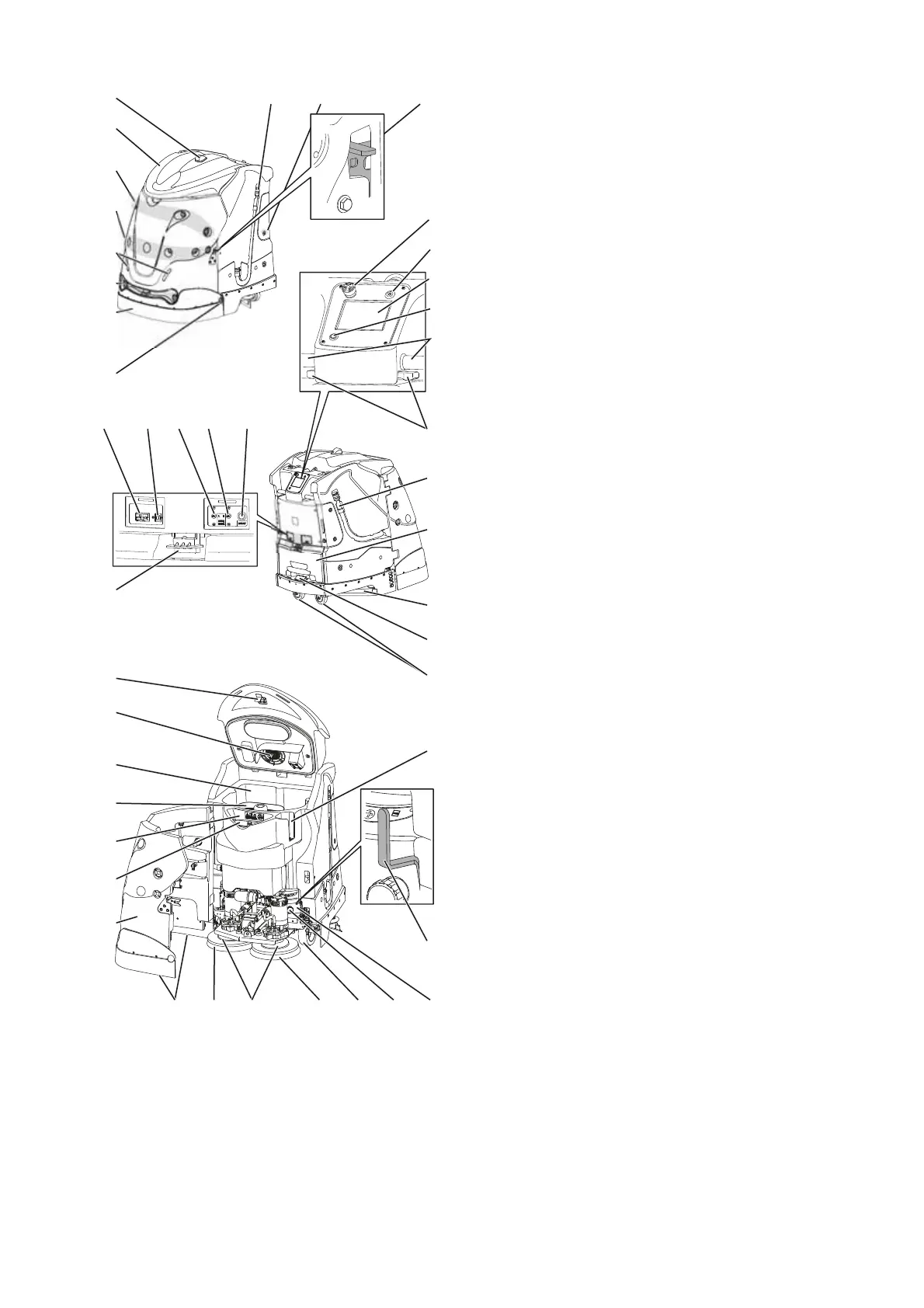

Aufbauübersicht
1 Warnlicht
2 Tankdeckel
3 Sensoren Hinderniserkennung
4 Sensoren Hinderniserkennung
5 Richtungsanzeige LED
6 Sensoren Hinderniserkennung
7 Berührungserkennung
8 Sensor Hinderniserkennung
9 Batterie Ladestecker
10 LAN Anschluss
11 Rückstelltaste Sicherung Bürstenmotor link
12 Rückstelltaste Sicherung Bürstenmotor rechts
13 Taste Reset
14 Batterietrennstecker
15 Tankdeckel-Entriegelung
16 Saugfilter
17 Schmutzwassertank
18 Grobschmutzkorb
19 Frischwassertank
20 Dosierbecher
21 Fronttüre
22 Sensoren Bodenerkennung
23 Werkzeug rechts (Bürsten, Pads, etc.)
24 Werkzeugaggregat
25 Werkzeug links (Bürsten, Pads, etc.)
26 Antriebsräder
27 Filter Frischwassertank
28 IntelliDose
29 Entriegelungshebel für Transport
30 Steckplatz für Pouch-Beutel (Reinigungsmittel)
31 Lenkrollen
32 Entriegelung Batterie-Pack
33 Saugdüse
34 Batterie Box
35 Entleerschlauch Schmutzwassertank
36 Fahrschalter
37 Fahrgriffe
38 Taste Not-Entriegelung (Elektronische Parkbrem-
se)
39 Display
40 Taste Hauptschalter (EIN / AUS)
41 Not-Halt
42 Entriegelung Fronttüre
43 Sensoren Hinderniserkennung
44 Entleerschlauch Frischwassertank
1
2
3
4
6
7
9
14
8
5
10 11 12 13
15
16
17
18
19
21
20
22 23 24 25 26 27 28
29
30
31
32
33
34
35
36
37
38
39
40
41
424344
