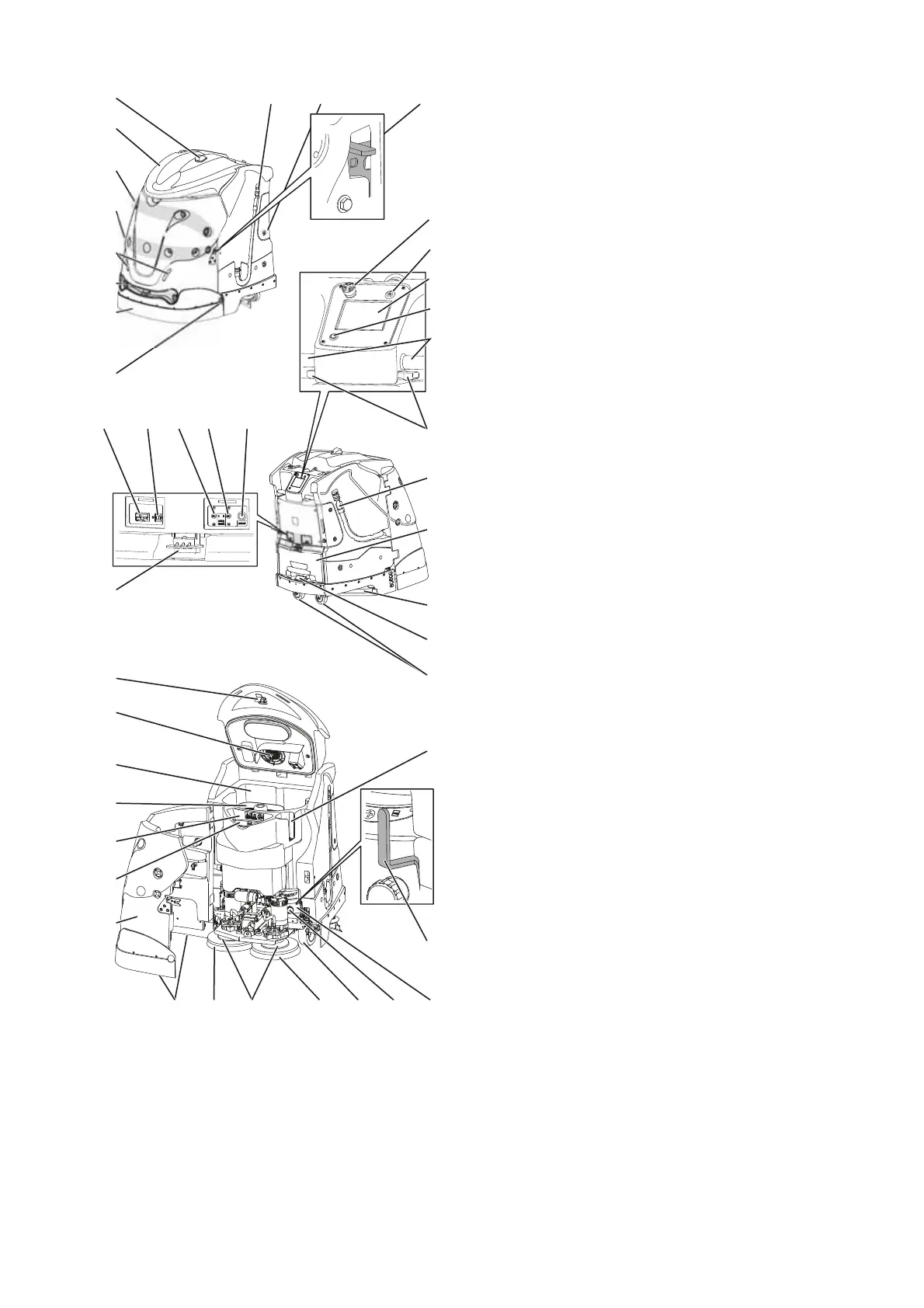

Vista general de la estructura
1 Luz de aviso
2 Tapa del depósito
3 Sensores de reconocimiento de obstáculos
4 Sensores de reconocimiento de obstáculos
5 Indicador de dirección LED
6 Sensores de reconocimiento de obstáculos
7 Reconocimiento por contacto
8 Sensor de reconocimiento de obstáculos
9 Conector del cargador de la batería
10 Conexión LAN
11 Tecla de reinicio del anillo de retención del motor de
cepillos a la izquierda
12 Tecla de reinicio del anillo de retención del motor de
cepillos a la derecha
13 Tecla Reset
14 Enchufe de desconexión de la batería
15 Desbloqueo de la tapa del depósito
16 Filtro de aspiración
17 Tanque de recuperación
18 Tamiz de la suciedad
19 Tanque de agua limpia
20 Taza de dosificación
21 Puertas frontales
22 Sensores de reconocimiento de suelo
23 Herramienta a la derecha (cepillos, almohadillas,
etc.)
24 Unidad de cepillos
25 Herramienta a la izquierda (cepillos, almohadillas,
etc.)
26 Ruedas de accionamiento
27 Filtro del tanque de agua limpia
28 IntelliDose
29 Palanca de desbloqueo para el transporte
30 Lugar de inserción de la bolsa Pouch (solución de
limpieza)
31 Ruedas giratorias
32 Desbloqueo del paquete de la batería
33 Boquilla de aspiración
34 Caja de la batería
35 Manguera de drenaje en el tanque de recuperación
36 Controlador
37 Timones
38 Tecla de desbloqueo de emergencia (frenos de es-
tacionamiento electrónicos)
39 Pantalla
40 Tecla del interruptor principal (ENCENDIDO / APA-
GADO)
41 Parada de emergencia
42 Desbloqueo de las puertas frontales
43 Sensores de reconocimiento de obstáculos
44 Manguera de vaciado del depósito de agua fresca
1
2
3
4
6
7
9
14
8
5
10 11 12 13
15
16
17
18
19
21
20
22 23 24 25 26 27 28
29
30
31
32
33
34
35
36
37
38
39
40
41
424344
