114-94052
REV. H1 13 of 31
Table 6: COMPONENTS CABLE ASSEMBLY
Tabelle 6: Komponenten Leitungsassembly
5.1 SHIELDED CABLE AND TERMINAL ASSEMBLY
Aufbau des geschirmten Leitungssatzes
Safety information, avoid prolonged or repeated skin with silver shieldings (wear protective gloves).
Please note, the procedure of assembly the shielded cable is provided in two documents, the following
steps shows the assembly without contact processing.
Sicherheitshinweis, laenger andauernden Hautkontakt mit der versilberten Schirmung vermeiden (Schutzhandschuhe
tragen).
Anmerkung, der Verarbeitungsprozess fuer die Assemblage des Leitungssatzes ist in zwei Dokumente aufgeteilt, die
nachfolgenden Schritte zeigen den Aufbau des Leitungssatzes ohne Kontaktverarbeitung.
In order shown in figure, slide protection cover, single wire seal, shield crimp ferrule 90° and shielding
sleeve 90° onto cable sheath, so that they are not in crimp work area.
Schutzkappe, Einzeladerdichtung, Crimphuelse 90° und Schirmhuelse 90° in der Reihenfolge wie in Abbildung
dargestellt auf den Leitungsmantel schieben, sodass der Crimparbeitsbereich nicht beeintraechtigt wird.

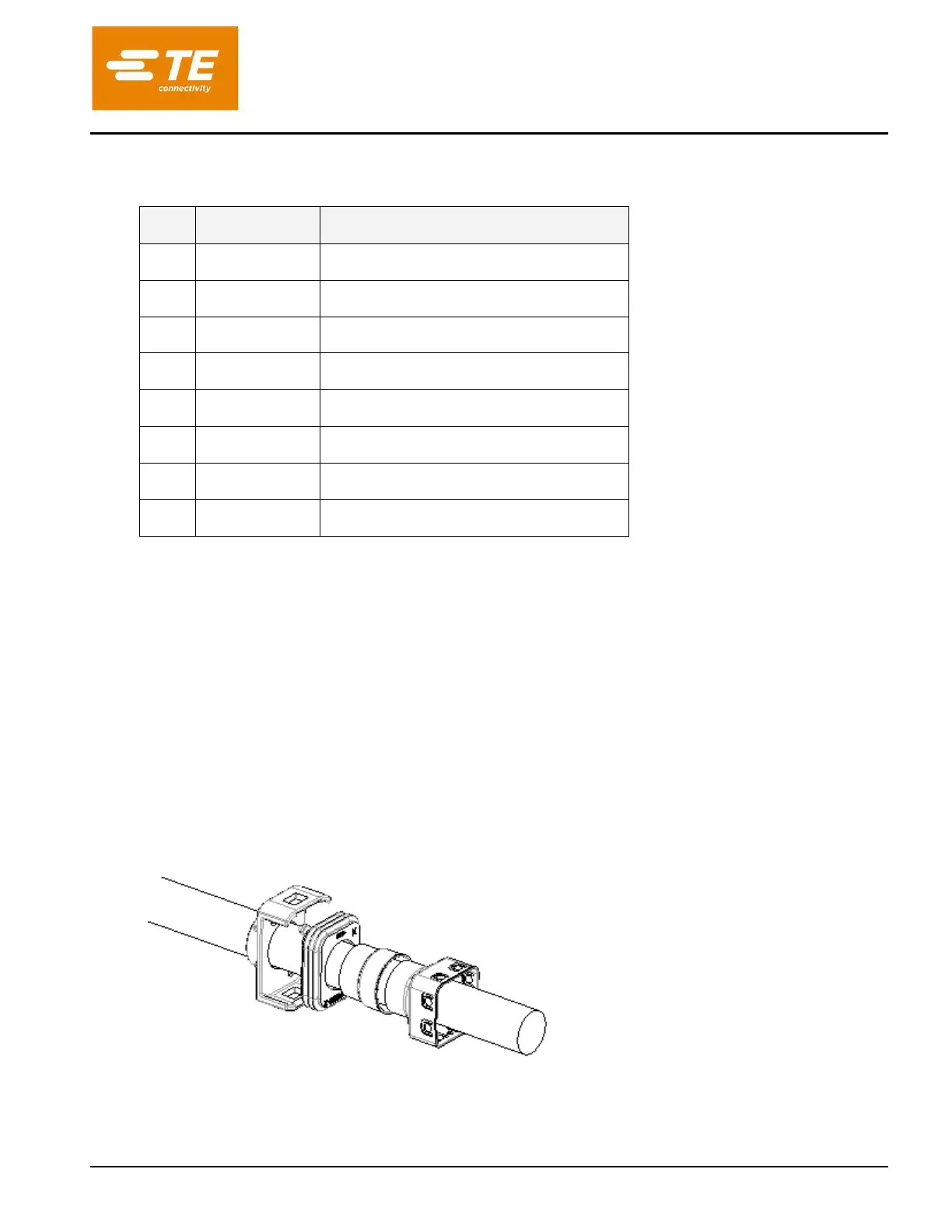

Figure 3: Before processing slide components onto cable sheath
Abbildung 3: Komponenten vor der Verarbeitung auf den Leitungsmantel schieben
(ID)
TE-PN
TE-PN
Description
Beschreibung
1
2141155
Protection cover
Abdeckkappe, Dichtung
2
2141156
Single wire seal
Einzeladerdichtung
3
2141157
Shield, crimp ferrule, 90°
Crimphuelse, 90°
4
2141158
Shielding sleeve, 90°
Schirmhuelse, 90°
5
2141211
Deep drawn socket, 90°
Tiefziehbuchse, 90°
6
2141166
3pos, 8mm HV, Rec Hsg, 90°, assy
3pol, gedichtet Assy, 8mm HV, 90°
7
2141212
Deep drawn socket, Pin 90°, assy
Tiefziebuchse, Pin 90°, Assy
8
2141159
Finger protection cap
Fingerschutz
