TE Connectivity HVP800 2PHI 90 - Figure 11: Inspection Dimensions of Shield Crimp; Table 8: Inspection Dimensions Cable Assembly

114-94052
REV. H1 17 of 31
The following Inspection dimensions at minimum must be verified:
Die nachfolgenden Pruefmasse muessen mindestens ueberprueft werden:
Table 8: Inspection dimensions cable assembly
Tabelle 8: Pruefmasse Leit

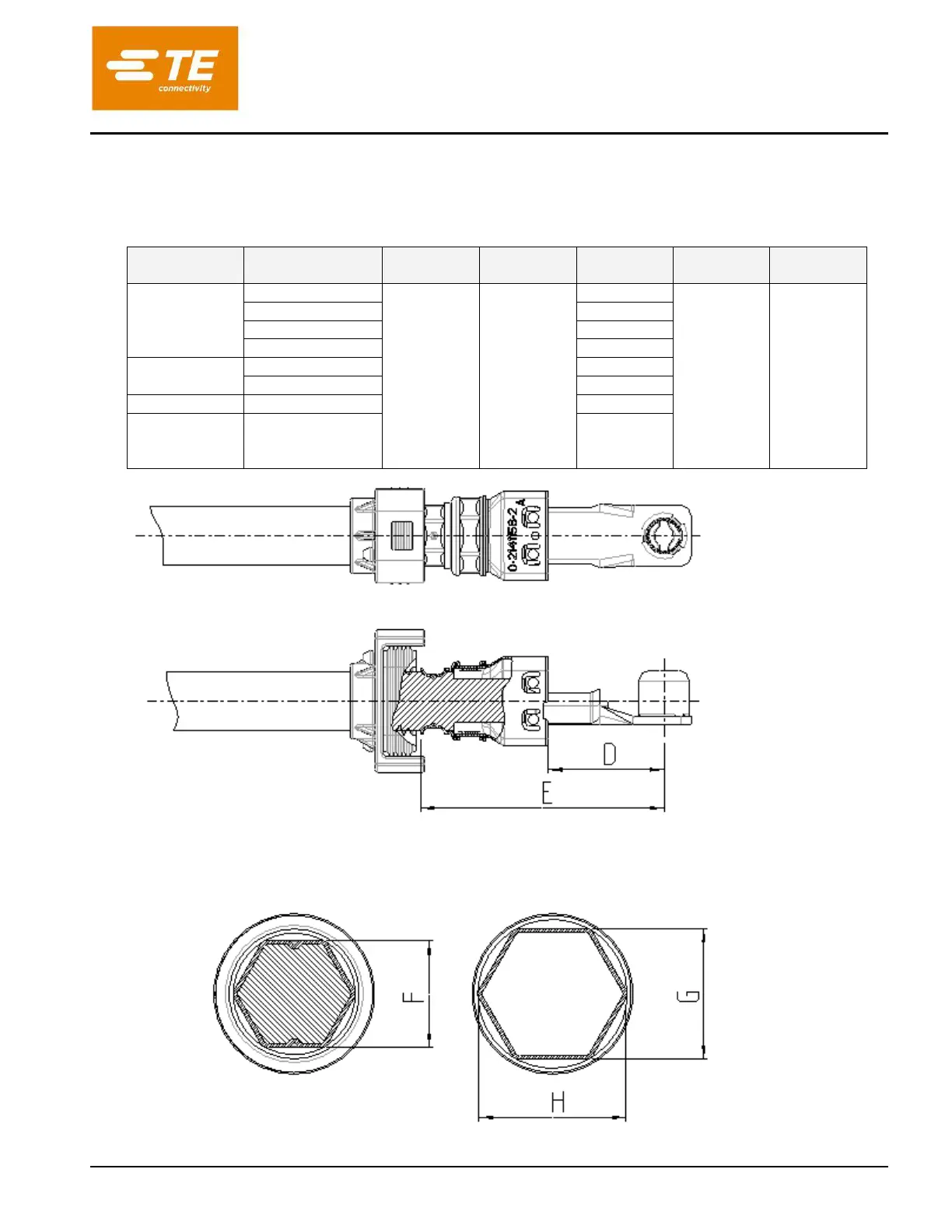

Figure 11: Inspection dimensions of shield crimp
Abbildung 11: Pruefmasse des Schirmcrimps
Wire type
Leitungstyp
Cross section
Querschnitt
D ± 1,5
[mm]
E
[mm]
F ± 0,2
[mm]
G ± 0,2
[mm]
H
[mm]
Coroplast
16
28
max. 59
--
16,6
max. 21
25
12,2
35
14,3
50
15,5
Leoni
25
12,2
35
14,3
Cablena
25
12.2
KROMBERG
&
SCHUBERT
35
14.3
Cross section: Shield crimp
Querschnitt: Schirmcrimp
Cross section: Insulation crimp
Querschnitt: Isolationscrimp
