114-94052
REV. H1 23 of 31

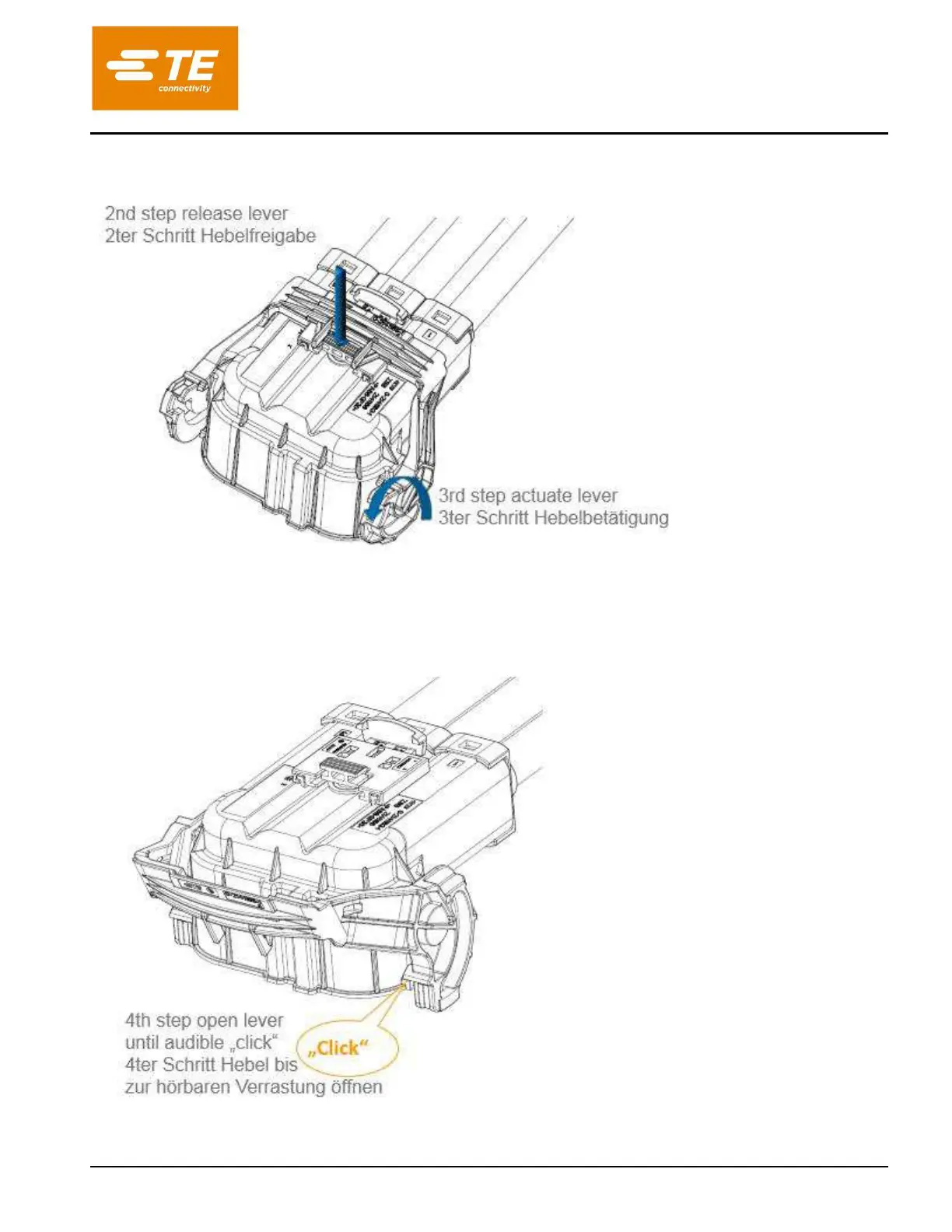

Release the lever by pressing down of the latch of CPA-Adapter.
Freigabe des Hebels durch niederdruecken der Verrastungslasche des CPA-Adapters.
Figure 21: Release and actuate lever
Abbildung 21: Hebelfreigabe und Betaetigung
Rotate lever into plug position until audible click.
Hebel in Steckposition drehen unter hoerbarer Verrastung.
Figure 22: Plug position of lever
Abbildung 22: Steckposition des Hebels
