TE Connectivity HVP800 2PHI 90 - CONTACT CRIMP; Kontak Crimp; SHIELDING CRIMP; Schirmcrimp; Figure 6: Contact Crimp; Figure 7: Prepare Shielding Parts for Screening Processing

114-94052
REV. H1 15 of 31
5.1.1 CONTACT CRIMP / Kontak crimp
See latest valid TE-Application specification 114-94083
Siehe letztgueltige TE-Verarbeitungspezifikation 114-94083

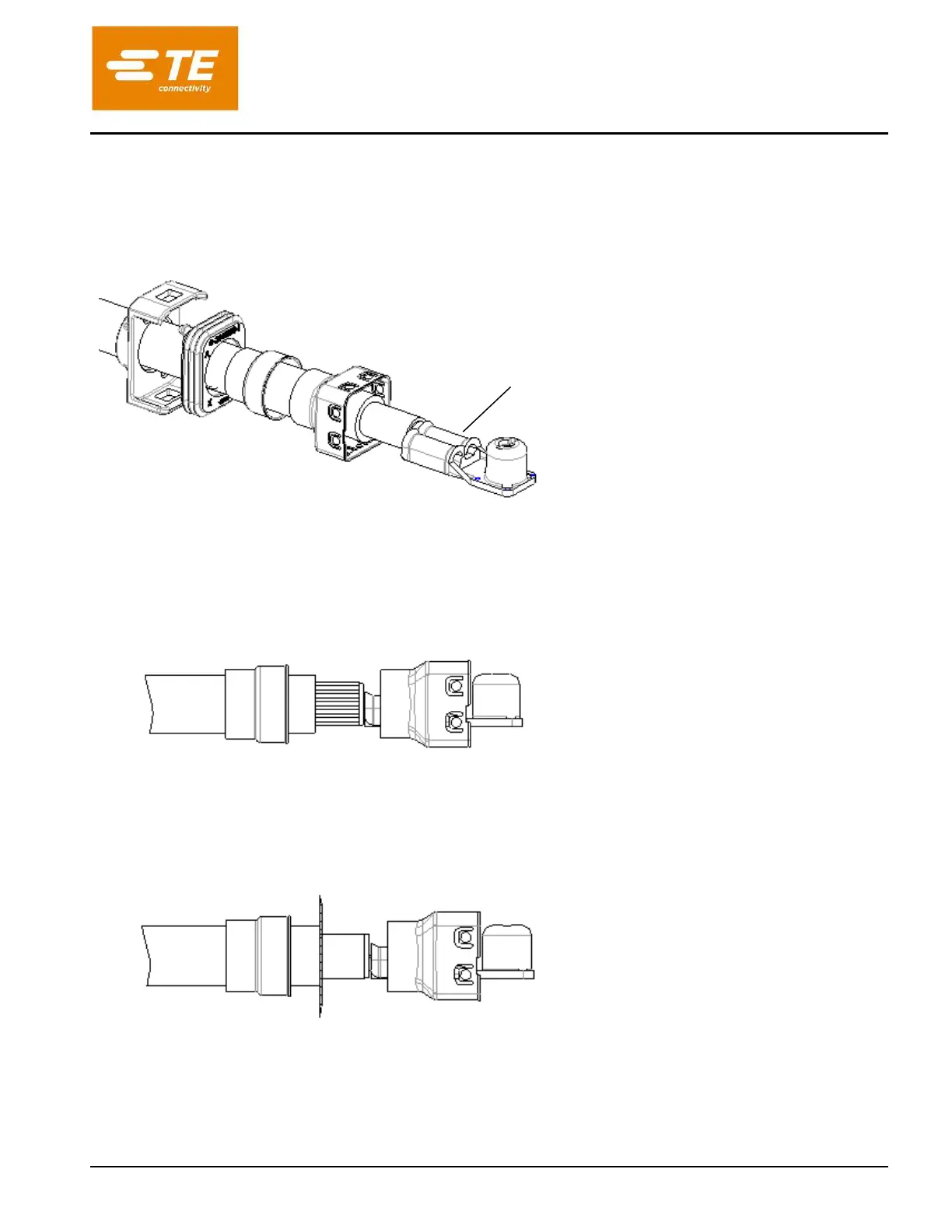

Figure 6: Contact crimp
Abbildung 6: Kontaktcrimp
5.1.2 SHIELDING CRIMP / Schirmcrimp
Slide shielding sleeve 90° over screening braid until it stops against the contact as shown in figure 7.
Schirmhuelse 90° ueber das Schirmgefecht bis zum Kontaktanschlag schieben wie in Bild 7 dargestellt.
Figure 7: Prepare shielding parts for screening processing
Abbildung 7: Schirmhuelsen fuer die Schirmverarbeitung preparieren
Raising screening braid equally over perimeter.
Schirmgeflecht gleichmaessig ueber den Umfang aufrichten.
Figure 8: Processing screening braid
Abbildung 8: Verarbeitung des Schirmgeflechts
“F-Crimp”
