TE Connectivity HVP800 2PHI 90 - General Documentation; Allgemeine Unterlagen; Cable Specification; Leitungsspezifikation

114-94052
REV. H1 9 of 31
2.2 GENERAL DOCUMENTATION
Allgemeine Unterlagen
2.2.1 CABLE SPECIFICATION
Leitungsspezifikation
The connector is designed to meet LV216-2 specification for metric wire range 16 up to 50mm².
Der Steckverbinder ist nach der Spezifikation LV216-2 fuer Leitungsgroessen von 16 bis 50mm² ausgelegt.
Table 3: Cable Specification
Tabelle 3: Leitungsspezifikation
LV216-2
(600 Volt
Mantelleitung)
Table A1 – Conductor Copper Type B
Tabelle A1 – Leiter Kupfer Typ B
Table A2 – Conductor Copper Type B
Tabelle A2 – Leiter Kupfer feindraehtig / flexibel Typ B
3. CONDITION OF DELIVERY AND PACKAGING
Anlieferzustand Und Verpackung
3.1 COMPONENTS / Komponenten

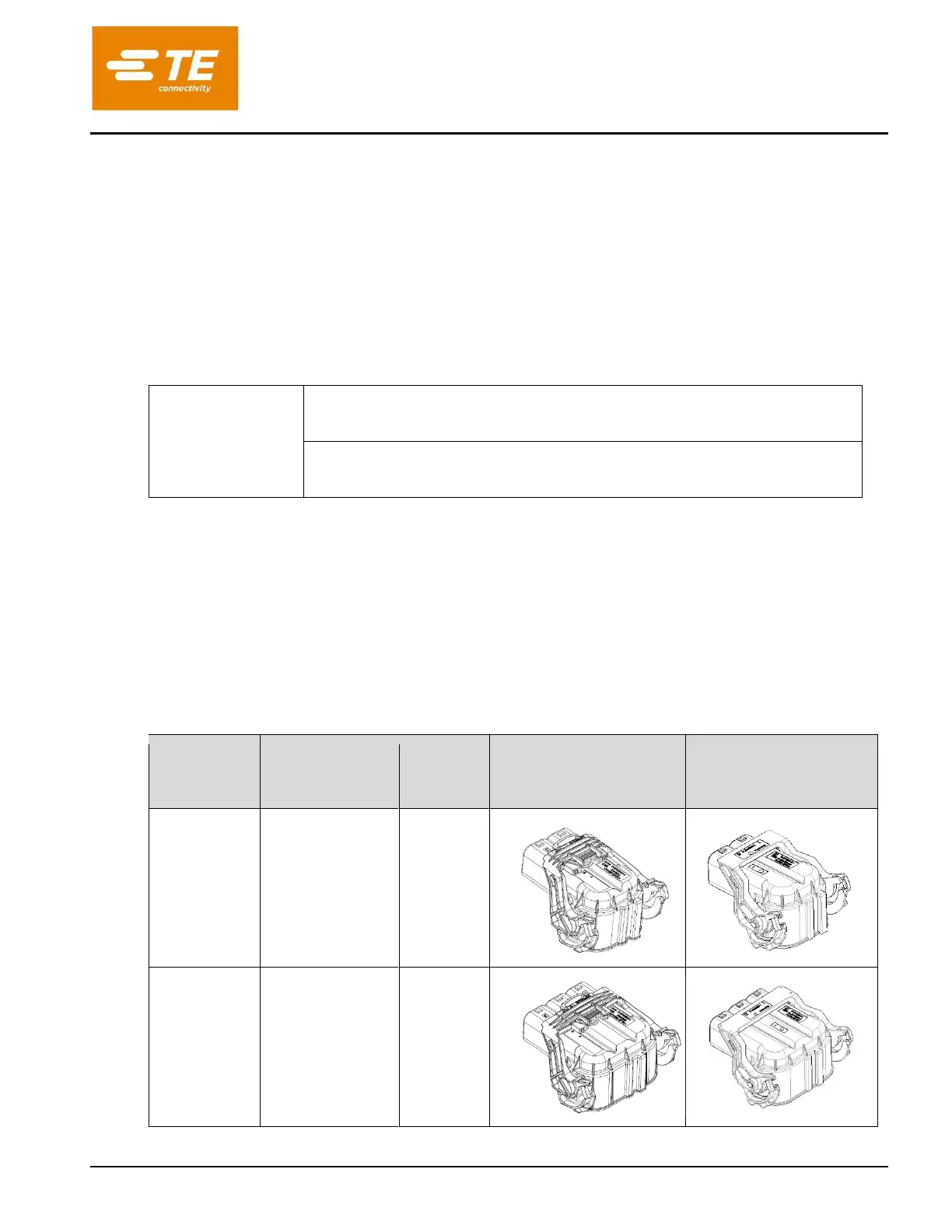

Table 4 shows the required components for assembly 2-3pos HVP800 Receptacle Housing.
Tabelle 4 zeigt die benoetigten Komponenten fuer den Zusammenbau des 2-3pol HVP800 Buchsengehaeuses.
Table 4: Components
Tabelle 4: Komponenten
TE- No.
TE- Nr.
Description
Beschreibung
Qty.
Anzahl
Picture of high- volume
serial
Bild Grossserie
Picture of small serial
Bild Kleinserie
2141154
2pos, Rec Hsg
90°, Assy
2pol, gedichtete
Assy, 90°
1x
2141166
3pos, 8mm HV,
Rec Hsg 90° de
3pol, gedichtete
Assy, 90°
1x
