Teac AG-550 - System Connection Guide; Antenna and Speaker Wiring; Remote Control Cable Connections

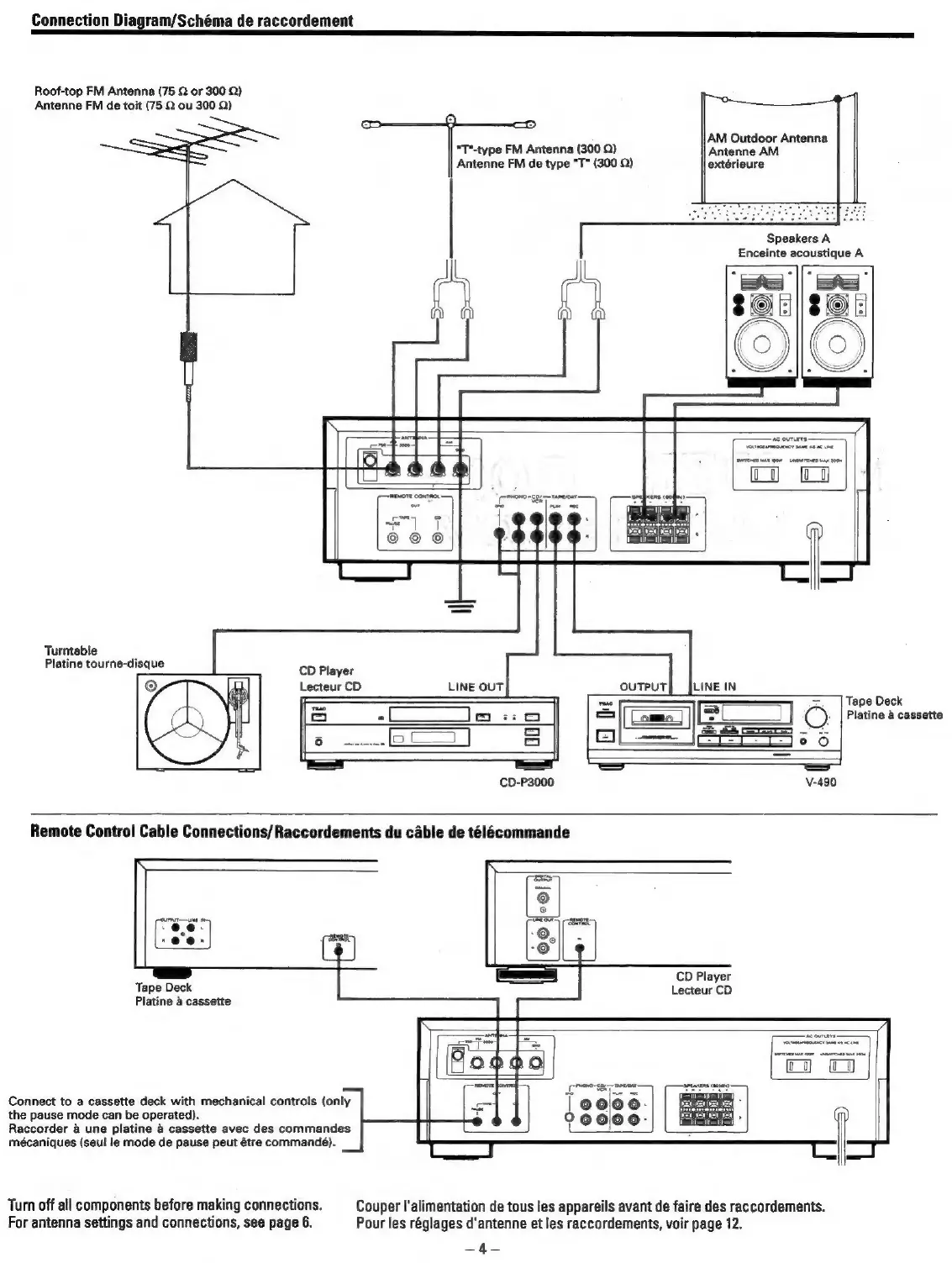

Connection Diagram/Schéma de raccordement
Roof-top FM Antenna (75 Q or 300 Q)
Antenne FM de toit (75 Q ou 300 Q)
AM Outdoor Antenna
Antenne AM
extérieure
Sj “T"-type FM Antenna (300 Q)
= Antenne FM de type "T" (300 Q)
Speakers A
Enceinte acoustique A
[rPmono= 59; —tanevoas .
7 — = est =I)
Turntable i
Platine tourne-disque CD Player
Lecteur CD
OUTPUT LINE IN
LINE OUT
Tape Deck
Platine a cassette
CD Player
Lecteur CD
Tape Deck
Platine a cassette
Connect to a cassette deck with mechanical controls (only
the pause mode can be operated).
Raccorder 4 une platine 4 cassette avec des commandes
mécaniques (seul le mode de pause peut étre commande).
Turn off all components before making connections. Couper l'alimentation de tous les appareils avant de faire des raccordements.
For antenna settings and connections, see page 6. Pour les réglages d'antenne et les raccordements, voir page 12.
