30

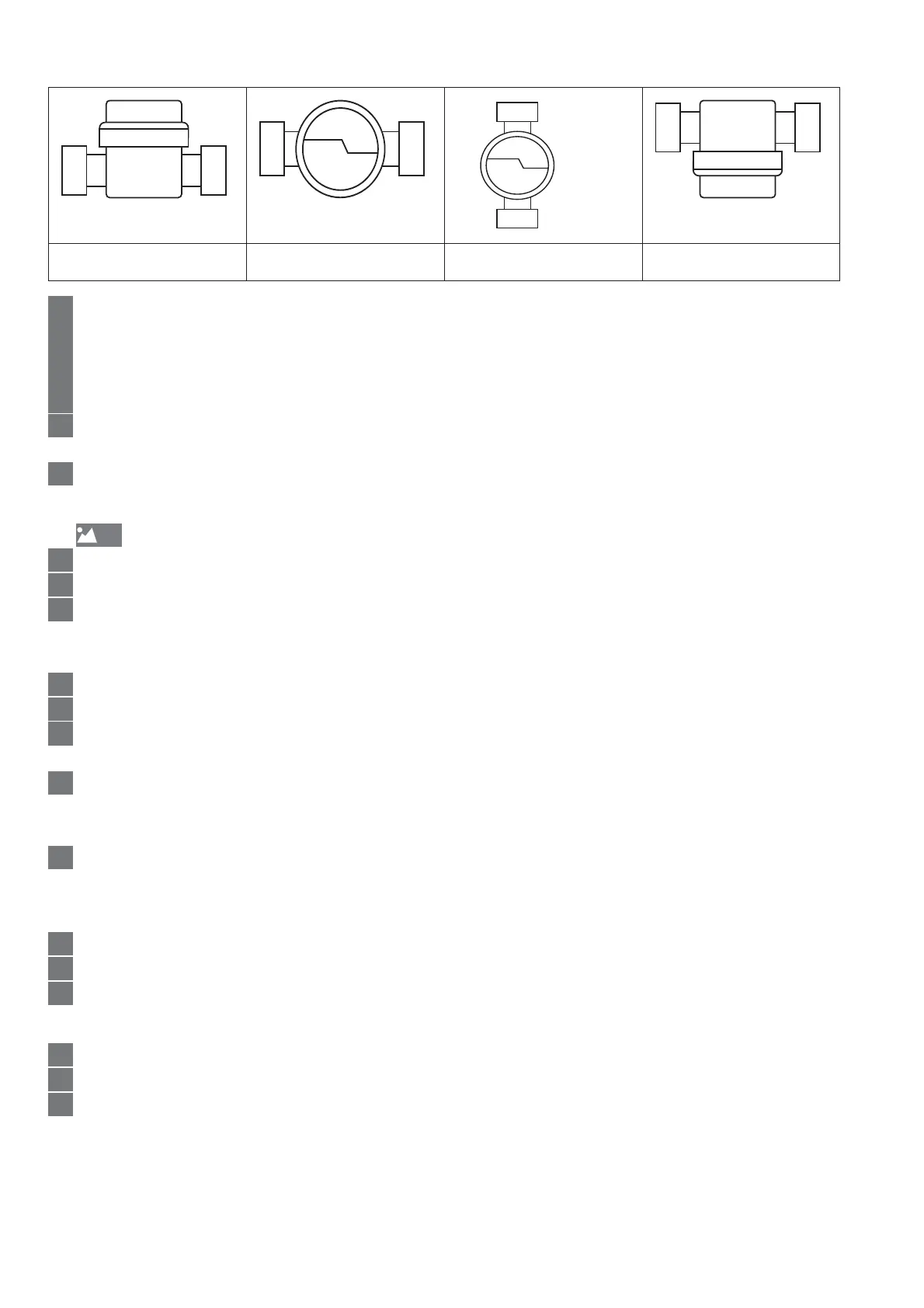

Toegelaten inbouwposities
9999
1
Leiding grondig spoelen.
2
Afsluiters in de aanvoer en retour sluiten.
3
Blind deksel of oude meter tegen de richting van de klok uitdraaien.
4
Dichtingsvlakken van het aansluitstuk en O-ring van de meetinzet reinigen.
5
Dichtingsvlakken van het aansluitstuk lichtjes invetten.
6
Meetinzet met de hand in het aansluitstuk schroeven en met de Techem-haaksleutel
met een omwenteling van
1
/
8
tot max.
1
/
4
aantrekken.
7
Het rekenwerk in een goed afleesbare positie draaien.
Montage van de temperatuursensor
Î
1
1
Maak de inbouwlocatie van de sensor drukvrij.
2
Afsluitplug uit de speciale kogelkraan schroeven.
3
Bijgevoegde O-ring op de montagepin plaatsen. Slechts één O-ring gebruiken.
Bij de vervanging van de sensor moet de oude O-ring worden vervangen door een
nieuwe.
4
O-ring met de montagepin draaiend in de boring van de afsluitplug schuiven.
5
O-ring met het andere uiteinde van de montagepin definitief positioneren.
6
De montagestift met het buiseinde tot aan de aanslag over de temperatuursensor
omslaan.
7
Direct boven de montagestift de temperatuursensor met de beide helften van de
kunststofschroef omvatten. De helften zodanig samendrukken dat de beide pinnen
van de ene helft in de boringen van de andere helft van de kunststofschroef passen.
8
Temperatuursensor met kunststofschroef in de boring van de afsluitplug
plaatsen en met de hand aandraaien. Geen gereedschap gebruiken!
Functiecontrole
1
Afsluiters in de aanvoer en retour openen.
2
Aansluitschroefverbinding op dichtheid controleren.
3
De knop op de meter indrukken om de display in te schakelen.
Afsluitende werkzaamheden
1
Aansluitschroefverbinding en beide temperatuursensoren verzegelen.
2
Het aansluitstuk zichtbaar met de bijgevoegde plakker kenmerken.
3
De isolatie moet vakkundig worden hersteld.
