31
Aansluiting van de M-bus-/pulskabel
1
Afsluitdeksel uit de behuizing verwijderen.
2
Stekker van de M-bus-/pulskabel in de aanwezige opening steken.
3
Bij de M-bus uitvoering zijn enkel de buitenste pinnen bezet. De polariteit is hier vrij.
4
Bij de pulsuitvoering op de correcte polariteit letten: Verbindt de volume-uitgang
(groen) onder het teken V en de energie-uitgang (wit) onder het teken E.
5
Afsluitdeksel sluiten.
6
Afsluitdeksel stof- en vetvrij verzegelen.
7
Kabel met kabelklemmen naar de aftakdoos plaatsen, tot de nodige lengte verkorten
en de aders van adereindhulzen voorzien.
Weergaven/bediening
Infocodes
Code Betekenis
F-1 Temperatuursensor defect. Apparaat vervangen en terugsturen.
F-4 Debietsensoren defect. Apparaat vervangen en terugsturen.
F-5 Warmtemeter meet foutloos. - Om stroom te besparen, is de optische interface tijdelijk
buiten werking.
F-6 Stromingsrichting van het volumemeetdeel is fout. Inbouwrichting controleren.
C-1 De meter is permanent defect en moet worden vervangen. De afleeswaarden kunnen niet
worden gebruikt.
Weergaveniveaus
De warmtemeter heeft twee weergaveniveaus: het afleesniveau en het serviceniveau.
Met een lange druk op de knop kunt u tussen de weergaveniveaus schakelen. Met een
korte druk op de knop kunt u naar de volgende weergave springen Î
2
.
!

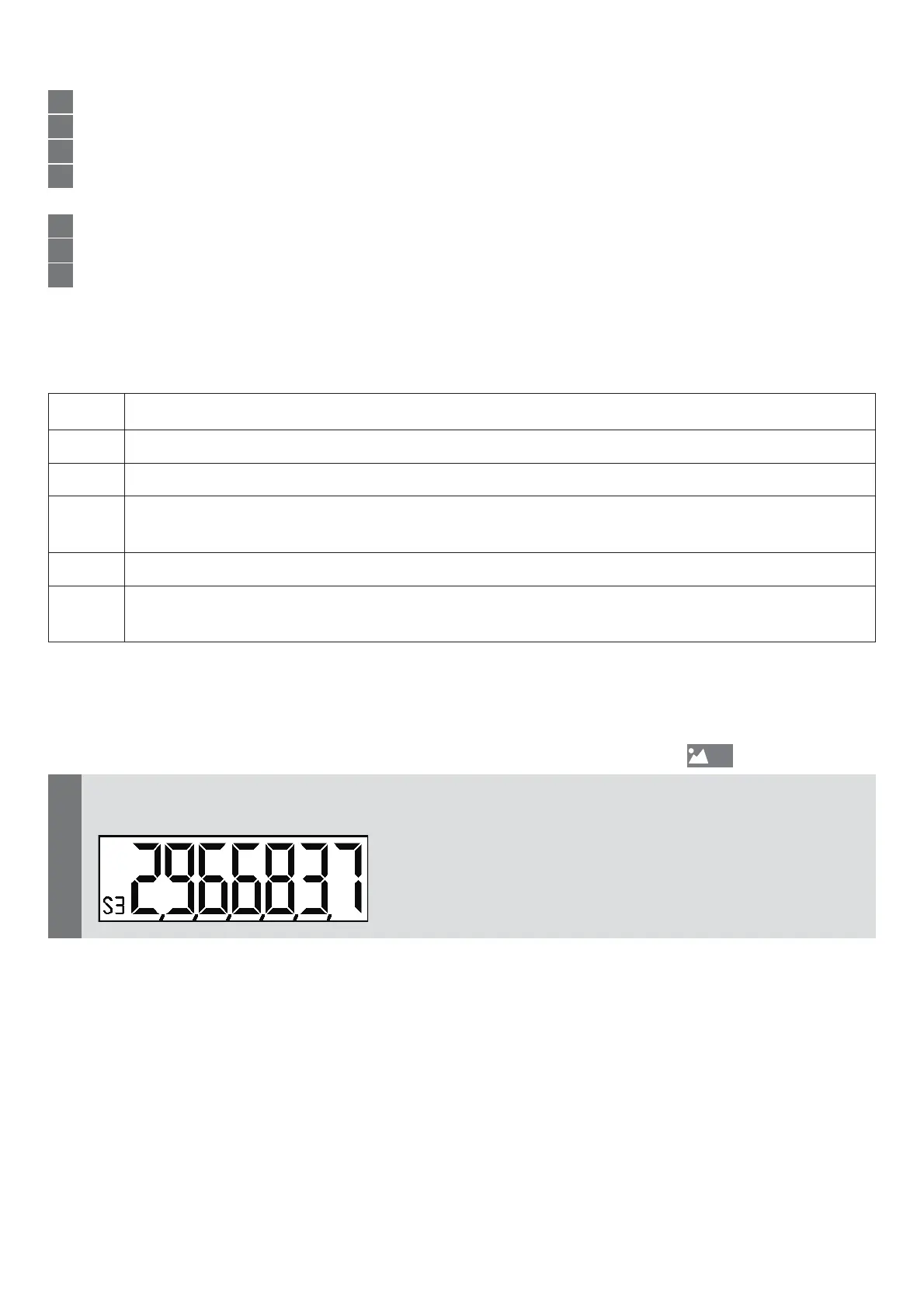

In de weergave van het meternummer is het getal naast het weergavekenmerk
de eerste plaats van het meternummer.
