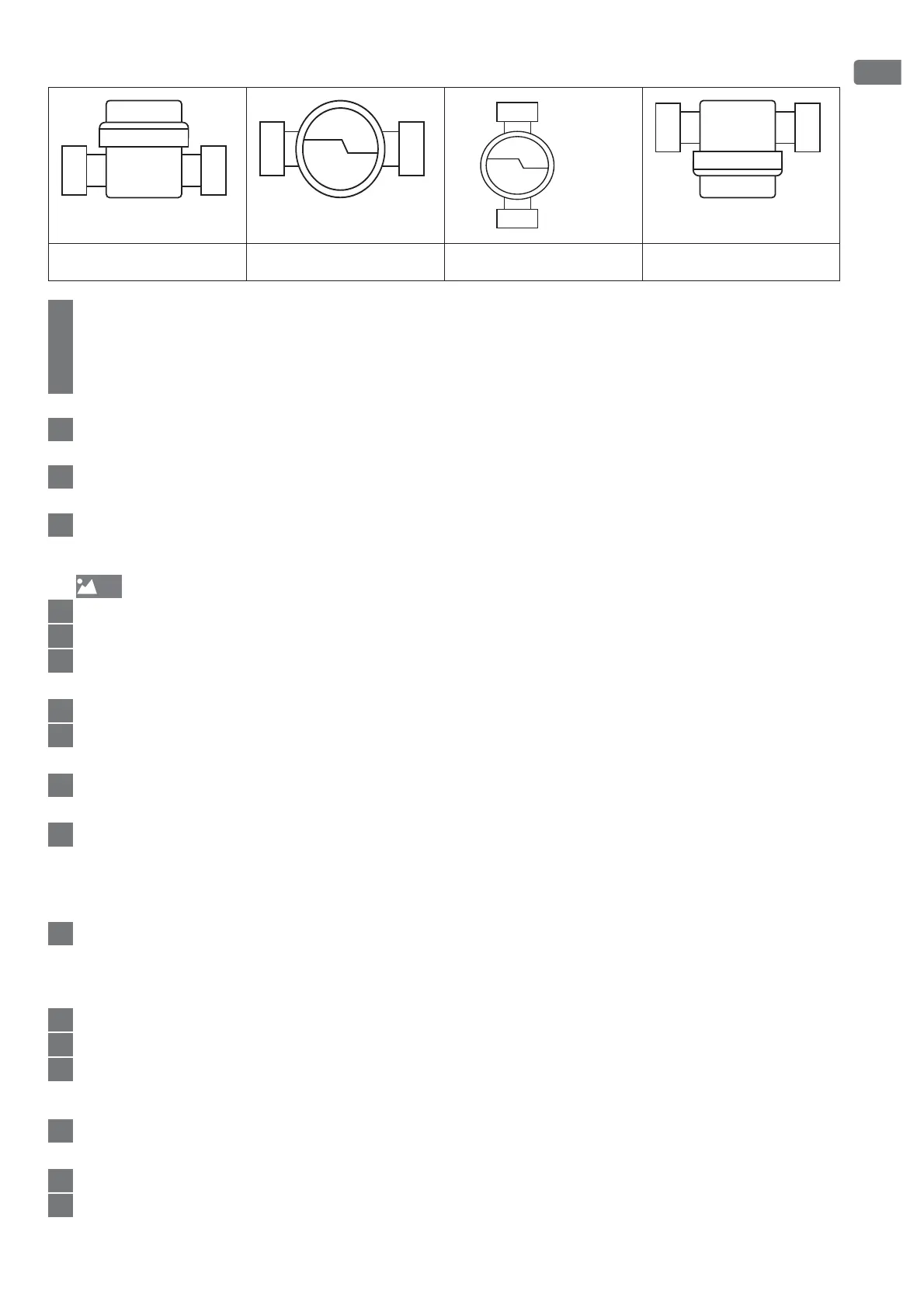

Допустими монтажни позиции
9999
1
Изплакнете старателно тръбопровода.
2
Затворете спирателните вентили в подаващата и връщащата тръба.
3
Развийте глухия капак и стария брояч в посока, обратна на часовниковата страна.
4
Почистете уплътнителните повърхности на съединителния елемент О-пръстена
на измервателната капсула.
5
Намажете уплътнителните повърхности на съединителния елемент с тънък слой
смазка за кранове.
6
Завийте стабилно измервателната капсула в съединителния елемент и затегнете
с Techem гаечен ключ-кука с
1
/
8
до max.
1
/
4
завъртания.
7
Завъртете изчислителния блок в удобна за отчитане позиция.
Монтаж на температурните датчици
Î
1
1
Премахнете налягането от мястото за монтаж на датчика.
2
Развийте винта от специалния сферичен кран.
3
Поставете доставения O-пръстен върху монтажния щифт. Използвайте само
един О-пръстен.При смяна на датчика заменете O-пръстена с нов.
4
Поставете О-пръстена в отвора на винта като го завъртите с монтажния щифт.
5
Поставете О-пръстена с другия край на монтажния щифт в окончателната пози-
ция.
6
Поставете монтажния щифт с края на гилзата върху температурния датчик до
ограничителя.
7
Захванете температурния датчик непосредствено над монтажния щифт с двете
половини на пластмасовия винт. Натиснете половините така, че двата щифта на
едната половина да се поберат в отворите на другата половина на пластмасовия
щифт.
8
Поставете температурния датчик с пластмасовия винт в отвора на винта
и го затегнете стабилно. Не използвайте инструменти!
Проверка на функциите
1
Отворете спирателните вентили в подаващата и връщащата тръба.
2
Проверете винтовата връзка за херметичност.
3
Натиснете бутона на брояча, за да включите дисплея.
Заключителни дейности
1
Пломбирайте свързващото винтово съединение и двата капака на температурни-
те датчици.
2
Обозначете съединителния елемент с доставения стикер.
3
Изолацията трябва да бъде възстановена правилно.
