46
Свързване M-Bus/ импулсния кабел
1
Отстранете затварящата капсула от корпуса.
2
Включете щепсела на M-Bus кабела/импулсния кабел в предвидения отвор.
3
При версията с M-Bus външните пинове са заети. Тук поляритета е произволен.
4
При версията с импулсен изход трябва да се спазва правилния поляритет:
Включете изхода на обема (зелен) под щампата V, а изхода за енергията (бял)
под щампатаE.
5
Затворете затварящата капсула.
6
Пломбирайте затварящата капсула като внимавате за прах и мазнини.
7
Поставете кабела с дюбелни скоби за кабели към разклонителната кутия, скъсе-
те го до необходимата дължина и поставете на жилата гилзи за жило.
ɂɧɞɢɤɚɰɢɢɨɛɫɥɭɠɜɚɧɟ
Информационни кодове
Код Значение
F-1 Температурният датчик е дефектен. Сменете и изпратете обратно уреда.
F-4 Сензориката на дебита е дефектна. Сменете и изпратете обратно уреда.
F-5 Топломерът измерва безпогрешно. - За да се пести електроенергия, оптичният интер-
фейс е временно извън експлоатация.
F-6 Посоката на дебита на разходомера е погрешна. Проверете посоката на монтаж.
C-1 Броячът е трайно повреден и трябва да бъде сменен. Стойностите от отчитането не
могат да бъдат използвани.
Нива на индикация
Топломерът има две нива на индикация - ниво на отчитане и ниво на обслужване.
Между нивата на индикация можете да превключвате с едно продължително натис-
кане на бутона. С кратко натискане на бутона можете да преминете към следващата
индикация Î
2
.
!

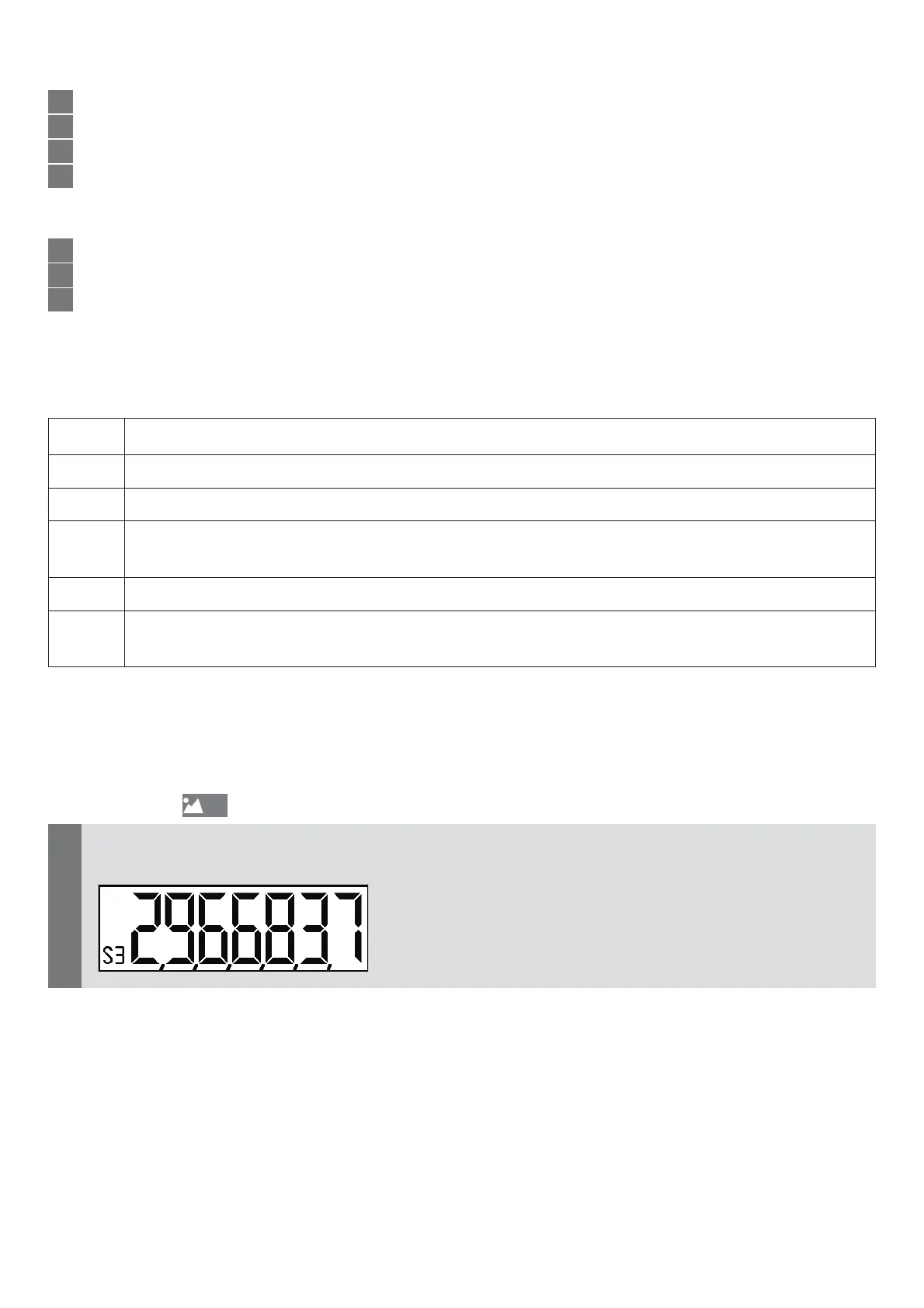

В индикацията на номера на уреда, числото до индикаторната маркировка е
първата позиция в номера на устройството.
