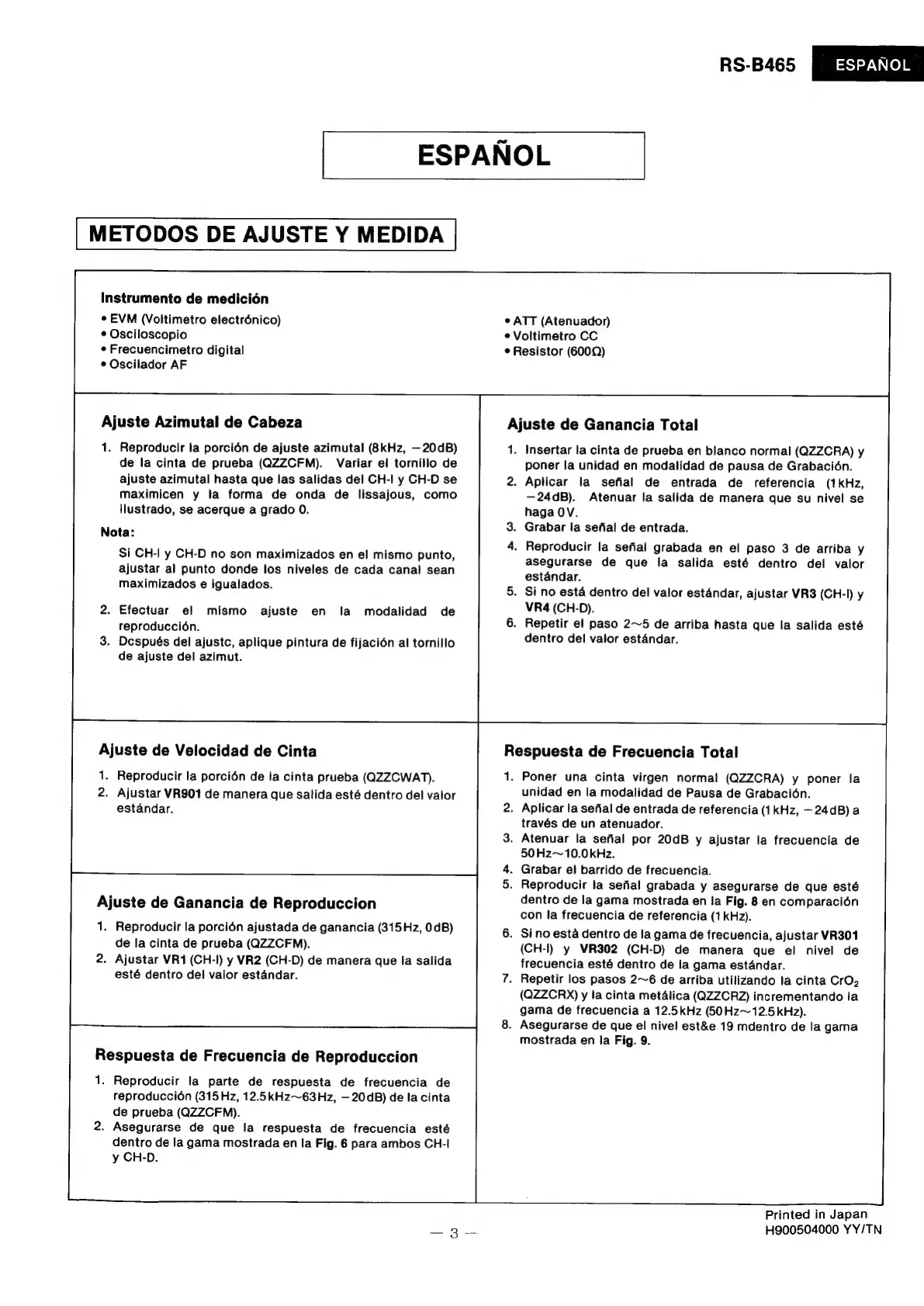

ESPANOL
METODOS
DE
AJUSTE
Y
MEDIDA
Instrumento
de
medicién
©
EVM
(Voltimetro
electrénico)
©
ATT
(Atenuador)
*
Osciloscopio
e
Voltimetro
CC
e
Frecuencimetro
digital
¢
Resistor
(600Q)
¢
Oscilador
AF
Ajuste
de
Ganancia
Total
Ajuste
Azimutal
de
Cabeza
1.
Insertar
la
cinta
de
prueba
en
blanco
normal
(QZZCRA)
y
poner
la
unidad
en
modalidad
de
pausa
de
Grabaci6én.
2.
Aplicar
la
sefial
de
entrada
de
referencia
(1kHz,
—24dB).
Atenuar
la
salida
de
manera
que
su
nivel
se
haga
OV.
3.
Grabar
la
sefial
de
entrada.
4.
Reproducir
la
sefial
grabada
en
el
paso
3
de
arriba
y
asegurarse
de
que
la
salida
esté
dentro
del
valor
estandar.
5.
Si
no
esta
dentro
del
valor
estandar,
ajustar
VR3
(CH-I)
y
VR4
(CH-D).
6.
Repetir
el
paso
2~5
de
arriba
hasta
que
la
salida
esté
dentro
del
valor
estandar.
1.
Reproducir
la
porcién
de
ajuste
azimutal
(8kHz,
—20dB)
de
la
cinta
de
prueba
(QZZCFM).
Variar
el
tornillo
de
ajuste
azimutal
hasta
que
las
salidas
del
CH-I
y
CH-D
se
maximicen
y
la
forma
de
onda
de
lissajous,
como
ilustrado,
se
acerque
a
grado
0.
Nota:
Si
CH-I
y
CH-D
no
son
maximizados
en
el
mismo
punto,
ajustar
al
punto
donde
los
niveles
de
cada
canal
sean
maximizados
e
igualados.
2.
Efectuar
el
mismo
ajuste
en
la
modalidad
de
reproduccion.
3.
Después
del
ajustc,
aplique
pintura
de
fijacién
al
tornillo
de
ajuste
del
azimut.
Ajuste
de
Velocidad
de
Cinta
Respuesta
de
Frecuencia
Total
1.
Reproducir
la
porcién
de
la
cinta
prueba
(QZZCWAT).
2.
Ajustar
VR901
de
manera
que
salida
esté
dentro
del
valor
estandar.
1.
Poner
una
cinta
virgen
normal
(QZZCRA)
y
poner
la
unidad
en
la
modalidad
de
Pausa
de
Grabacidn.
2.
Aplicar
ta
sefial
de
entrada
de
referencia
(1kHz,
~24dB)
a
través
de
un
atenuador.
3.
Atenuar
la
sefial
por
20dB
y
ajustar
la
frecuencia
de
50H2~10.0kHz.
4.
Grabar
el
barrido
de
frecuencia.
5.
Reproducir
la
sefial
grabada
y
asegurarse
de
que
esté
dentro
de
la
gama
mostrada
en
la
Fig.
8
en
comparacién
con
la
frecuencia
de
referencia
(1
kHz).
6.
Sino
esta
dentro
de
la
gama
de
frecuencia,
ajustar
VR301
(CH-I)
y
VR302
(CH-D)
de
manera
que
el
nivel
de
frecuencia
esté
dentro
de
la
gama
estandar.
7.
Repetir
los
pasos
2~6
de
arriba
utilizando
la
cinta
CrO,
(QZZCRX)
y
la
cinta
metalica
(QZZCRZ)
incrementando
la
gama
de
frecuencia
a
12.5kHz
(50Hz~12.5
kHz).
8.
Asegurarse
de
que
el
nivel
est&e
19
mdentro
de
la
gama
mostrada
en
la
Fig.
9.
Ajuste
de
Ganancia
de
Reproduccion
1.
Reproducir
la
porciédn
ajustada
de
ganancia
(315
Hz,
0dB)
de
la
cinta
de
prueba
(QZZCFM).
2.
Ajustar
VR1(CH-I)
y
VR2
(CH-D)
de
manera
que
la
salida
esté
dentro
del
valor
estandar.
Respuesta
de
Frecuencia
de
Reproduccion
1.
Reproducir
la
parte
de
respuesta
de
frecuencia
de
reproduccion
(315
Hz,
12.5kKHz~63Hz,
20dB)
de
ta
cinta
de
prueba
(QZZCFM).
2.
Asegurarse
de
que
la
respuesta
de
frecuencia
esté
dentro
de
la
gama
mostrada
en
la
Fig.
6
para
ambos
CH-|
y
CH-D.
Printed
in
Japan
H900504000
YY/TN
