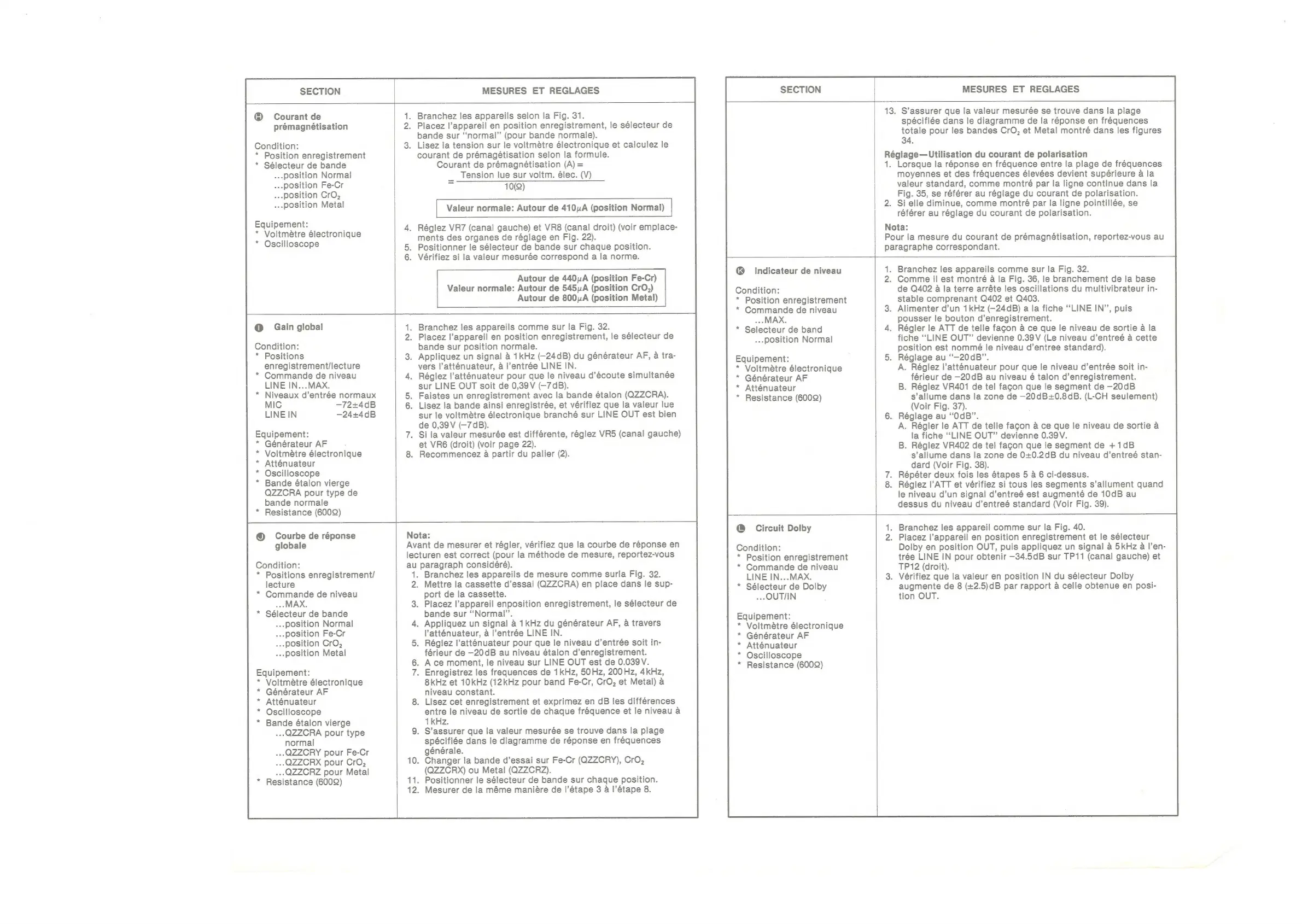

Technics RS-M14

SECTION
MESURES ET REGLAGES
SECTION
MESURES ET REGLAGES
@ Courant de
prémagnétisation
Condition:
* Position enregistrement
* Sélecteur de bande
... position Normal
...position Fe-Cr
...position CrO,
...position Metal
Equipement:
* Voltmétre électronique
* Oscilloscope
@ Gain global
Condition:
* Positions
enregistrement/lecture
Commande de niveau
LINE IN...MAX.
Niveaux d’entrée normaux
MIC —72+4dB
LINE IN —24+4dB
Equipement:
* Générateur AF
Voltmétre électronique
Atténuateur
Oscilloscope
Bande étalon vierge
QZZCRA pour type de
bande normale
Resistance (6002)
@© Courbe de réponse
globale
Condition:
* Positions enregistrement/
lecture
* Commande de niveau
...MAX.
* Sélecteur de bande
...position Normal
...position Fe-Cr
...position CrO,
...position Metal
Equipement:
* Voltmétre électronique
* Générateur AF
* Atténuateur
* Oscilloscope
* Bande étalon vierge
..-QZZCRA pour type
normal
..-QZZCRY pour Fe-Cr
..-QZZCRX pour CrO,
.--QZZCRZ pour Metal
Resistance (6002)
. Branchez les appareils selon la Fig. 31.
. Placez l’appareil en position enregistrement, le sélecteur de
bande sur ‘‘normal” (pour bande normale).
. Lisez la tension sur le voltmétre électronique et calculez le
courant de prémagétisation selon la formule.
Courant de prémagnétisation (A) =
__Tension lue sur voltm. élec. (V)
~ 10()
Valeur normale: Autour de 410,A (position Normal) |
. Réglez VR7 (canal gauche) et VR8 (canal droit) (voir emplace-
ments des organes de réglage en Fig. 22).
. Positionner le sélecteur de bande sur chaque position.
. Vérifiez si la valeur mesurée correspond a la norme.
Autour de 440,A (position Fe-Cr)
Valeur normale: Autour de 545A (position CrO,.)
Autour de 800A (position Metal)
. Branchez les appareils comme sur la Fig. 32.
. Placez l’appareil en position enregistrement, le sélecteur de
bande sur position normale.
. Appliquez un signal & 1kHz (—-24dB) du générateur AF, a tra-
vers l’atténuateur, a |’entrée LINE IN.
. Réglez l’atténuateur pour que le niveau d’écoute simultanée
sur LINE OUT soit de 0,39V (—7dB).
. Faistes un enregistrement avec la bande étalon (QZZCRA).
. Lisez la bande ainsi enregistrée, et vérifiez que la valeur lue
sur le voltmétre électronique branché sur LINE OUT est bien
de 0,39V (—7dB).
. Sila valeur mesurée est différente, réglez VR5 (canal gauche)
et VR6 (droit) (voir page 22).
. Recommencez a partir du palier (2).
Nota:
Avant de mesurer et régler, vérifiez que la courbe de réponse en
lecturen est correct (pour la méthode de mesure, reportez-vous
au
1.
2
3
4
5.
6
rf
paragraph considéré).
Branchez les appareils de mesure comme surla Fig. 32.
. Mettre la cassette d’essai (QZZCRA) en place dans le sup-
port de la cassette.
. Placez l'appareil enposition enregistrement, le sélecteur de
bande sur “Normal”.
. Appliquez un signal 4 1kHz du générateur AF, a travers
V'atténuateur, a l’entrée LINE IN.
Réglez l’atténuateur pour que le niveau d’entrée soit in-
férieur de —-20dB au niveau étalon d’enregistrement.
. Ace moment, le niveau sur LINE OUT est de 0.039V.
. Enregistrez les frequences de 1kHz, 50Hz, 200Hz, 4kHz,
8kHz et 10kHz (12kHz pour band Fe-Cr, CrO, et Metal) a
niveau constant.
. Lisez cet enregistrement et exprimez en dB les différences
entre le niveau de sortie de chaque fréquence et le niveau a
1kHz.
. S’assurer que la valeur mesurée se trouve dans la plage
spécifiée dans le diagramme de réponse en fréquences
générale.
. Changer la bande d’essai sur Fe-Cr (QZZCRY), CrO,
(QZZCRX) ou Metal (QZZCRZ).
. Positionner le sélecteur de bande sur chaque position.
. Mesurer de la méme maniére de |’étape 3 a l’étape 8.
13. S’assurer que la valeur mesurée se trouve dans la plage
spécifiée dans le diagramme de la réponse en fréquences
totale pour les bandes CrO, et Metal montré dans les figures
34.
Réglage—Utilisation du courant de polarisation
1;
2
Lorsque la réponse en fréquence entre la plage de fréquences
moyennes et des fréquences élevées devient supérieure a la
valeur standard, comme montré par la ligne continue dans la
Fig. 35, se référer au réglage du courant de polarisation.
Si elle diminue, comme montré par la ligne pointillée, se
référer au réglage du courant de polarisation.
Nota:
Pour la mesure du courant de prémagnétisation, reportez-vous au
paragraphe correspondant.
@ Indicateur de niveau
Condition:
* Position enregistrement
* Commande de niveau
...MAX.
* Selecteur de band
...position Normal
Equipement:
* Voltmétre électronique
* Générateur AF
* Aiténuateur
* Resistance (6002)
@ Circuit Dolby
Condition:
* Position enregistrement
* Commande de niveau
LINE IN...MAX.
* Sélecteur de Dolby
..-OUT/IN
Equipement:
Voltmétre électronique
* Générateur AF
Atténuateur
Oscilloscope
Resistance (6002)
1.
2.
Branchez les appareils comme sur la Fig. 32.
Comme il est montré a la Fig. 36, le branchement de la base
de Q402 a la terre arréte les oscillations du multivibrateur in-
stable comprenant Q402 et Q403.
. Alimenter d’un 1kHz (—24dB) a la fiche “LINE IN”, puis
pousser le bouton d’enregistrement.
. Régler le ATT de telle fagon a ce que le niveau de sortie a la
fiche “LINE OUT” devienne 0.39V (Le niveau d’entreé a cette
position est nommé le niveau d’entree standard).
. Réglage au ‘“—20dB”.
A. Réglez |’atténuateur pour que le niveau d’entrée soit in-
férieur de —20dB au niveau é talon d’enregistrement.
B. Réglez VR401 de tel fagon que le segment de —20dB
s’allume dans la zone de —20dB+0.8dB. (L-CH seulement)
(Voir Fig. 37).
. Réglage au “O0dB”.
A. Régler le ATT de telle fagon a ce que le niveau de sortie a
la fiche ‘LINE OUT” devienne 0.39V.
B. Réglez VR402 de tel fagon que le segment de +1dB
s’allume dans la zone de 0+0.2dB du niveau d’entreé stan-
dard (Voir Fig. 38).
. Répéter deux fois les étapes 5 a 6 ci-dessus.
. Réglez l’ATT et vérifiez si tous les segments s’allument quand
le niveau d’un signal d’entreé est augmenté de 10dB au
dessus du niveau d’entreé standard (Voir Fig. 39).
. Branchez les appareil comme sur la Fig. 40.
. Placez l'appareil en position enregistrement et le sélecteur
Dolby en position OUT, puis appliquez un signal a 5kHz a |’en-
trée LINE IN pour obtenir —34.5dB sur TP11 (canal gauche) et
TP12 (droit).
. Vérifiez que la valeur en position IN du sélecteur Dolby
augmente de 8 (+2.5)dB par rapport a celle obtenue en posi-
tion OUT.
