Technics RS-M206 Service Manual

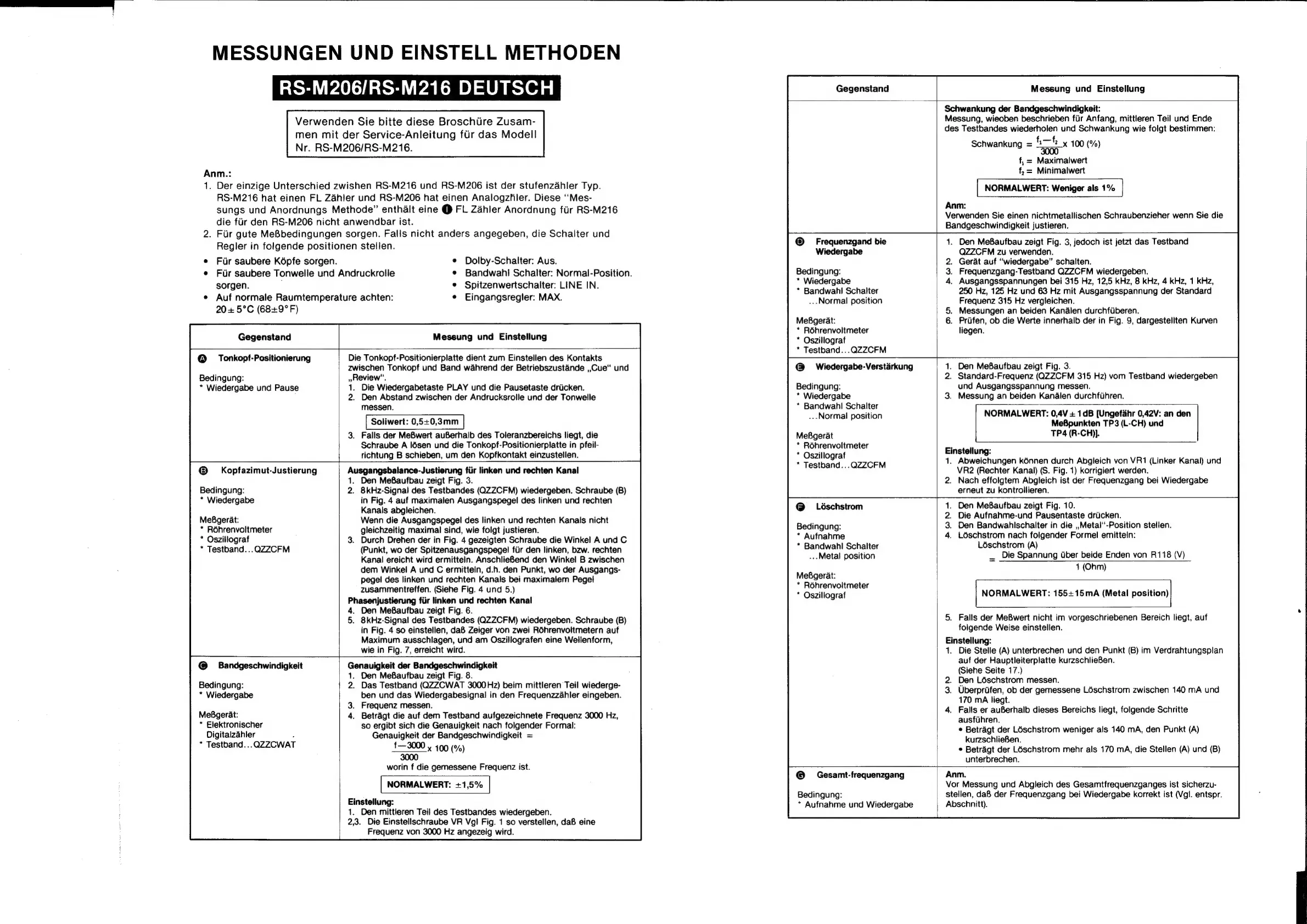

MESSUNGEN UND EINSTELL METHODEN
RS-M206/RS-M216 DEUTSCH
Verwenden Sie bitte diese Broschtre Zusam-
men mit der Service-Anleitung fur das Modell
Nr. RS-M206/RS-M216.
Anm.:
1. Der einzige Unterschied zwishen RS-M216 und RS-M206 ist der stufenzahler Typ.
RS-M216 hat einen FL Zahier und RS-M206 hat einen Analogzhler. Diese ‘‘Mes-
sungs und Anordnungs Methode” enthalt eine @ FL Zahler Anordnung fir RS-M216
die fir den RS-M206 nicht anwendbar ist.
2. Fur gute MeBbedingungen sorgen. Falls nicht anders angegeben, die Schalter und
Regler in folgende positionen stellen.
e Fur saubere Képfe sorgen.
Fur saubere Tonwelle und Andruckrolle
sorgen.
¢ Auf normale Raumtemperature achten:
20+ 5°C (68+9°F)
Gegenstand
Dolby-Schalter: Aus.
Spitzenwertschalter: LINE IN.
Eingangsregler: MAX.
Messung und Einstellung
Gegenstand
Messung und Einstellung
Bandwanhi Schalter: Normal-Position.
@® Tonkopf-Positionierung
Bedingung:
* Wiedergabe und Pause
® Kopfazimut-Justierung
Bedingung:
* Wiedergabe
MeBgerat:
* Rohrenvoltmeter
* Oszillograf
* Testband...QZZCFM
Die Tonkopf-Positionierplatte dient zum Einstellen des Kontakts
zwischen Tonkopf und Band wahrend der Betriebszustande ,,Cue“ und
»Review".
1. Die Wiedergabetaste PLAY und die Pausetaste driicken.
2. Den Abstand zwischen der Andrucksrolle und der Tonwelle
messen.
Soliwert: 0,5+0,3mm
. Falls der MeBwert auBerhalb des Toleranzbereichs liegt, die
Schraube A lésen und die Tonkopf-Positionierplatte in pfeil-
richtung B schieben, um den Kopfkontakt einzustellen.
Ausgangsbalance-Justierung fiir linken und rechten Kanal
1. Den MeBaufbau zeigt Fig. 3.
2. 8kHz-Signal des Testbandes (QZZCFM) wiedergeben. Schraube (B)
in Fig. 4 auf maximalen Ausgangspegel des linken und rechten
Kanals abgleichen.
Wenn die Ausgangspegel des linken und rechten Kanals nicht
gleichzeitig maximal sind, wie folgt justieren.
. Durch Drehen der in Fig. 4 gezeigten Schraube die Winkel A und C
(Punkt, wo der Spitzenausgangspegel fiir den linken, bzw. rechten
Kanal ereicht wird ermitteln. AnschlieBend den Winkel B zwischen
dem Winkel A und C ermittein, d.h. den Punkt, wo der Ausgangs-
pegel des linken und rechten Kanals bei maximalem Pegel
zusammentreffen. (Siehe Fig. 4 und 5.)
Phasenjustierung fiir linken und rechten Kanal
4. Den MeBaufbau zeigt Fig. 6.
5. 8kHz-Signal des Testbandes (QZZCFM) wiedergeben. Schraube (B)
in Fig. 4 so einstellen, daB Zeiger von zwei R6hrenvoltmetern auf
Maximum ausschlagen, und am Oszillografen eine Wellenform,
wie in Fig. 7, erreicht wird.
@ Bandgeschwindigkeit
Bedingung:
* Wiedergabe
MeBgerat:
* Elektronischer
Digitalzahler
* Testband...QZZCWAT
Genauigkeit der Bandgeschwindigkeit
1. Den MeBaufbau zeigt Fig. 8.
2. Das Testband (QZZCWAT 3000Hz) beim mittleren Teil wiederge-
ben und das Wiedergabesignal in den Frequenzzahler eingeben.
3. Frequenz messen.
4. Betragt die auf dem Testband aufgezeichnete Frequenz 3000 Hz,
so ergibt sich die Genauigkeit nach folgender Formal:
Genauigkeit der Bandgeschwindigkeit =
£3000 x 400 (%)
3000
worin f die gemessene Frequenz ist.
NORMALWERT: +1,5%
Einstellung:
1. Den mittieren Teii des Testbandes wiedergeben.
2,3. Die Einstellschraube VR Vgl Fig. 1 so verstellen, daB eine
Frequenz von 3000 Hz angezeig wird.
@® Frequenzgand bie
Wiedergabe
Bedingung:
* Wiedergabe
* Bandwahl Schalter
...Normal position
MeBgerat:
* Réhrenvoltmeter
* Oszillograf
* Testband...QZZCFM
@ Wiedergabe-Verstarkung
Bedingung:
* Wiedergabe
* Bandwahl Schalter
...Normal position
MeBgerat
* ROohrenvoltmeter
* Oszillograf
* Testband...QZZCFM
@ _ Léschstrom
Bedingung:
* Aufnahme
* Bandwanhl Schalter
...Metal position
MeBgerat:
* ROhrenvoltmeter
* Oszillograf
@ Gesamt-frequenzgang
Bedingung:
* Aufnahme und Wiedergabe
Schwankung der Bandgeschwindigkeit:
Messung, wieoben beschrieben fiir Anfang, mittleren Teil und Ende
des Testbandes wiederholen und Schwankung wie folgt bestimmen:
Schwankung = §—! x 100 (%)
f, = Maximalwert
f, = Minimalwert
NORMALWERT: Weniger als 1%
Anm:
Verwenden Sie einen nichtmetallischen Schraubenzieher wenn Sie die
Bandgeschwindigkeit justieren.
1. Den MeBaufbau zeigt Fig. 3, jedoch ist jetzt das Testband
QZZCFM zu verwenden.
2. Gerat auf “wiedergabe” schalten.
3. Frequenzgang-Testband QZZCFM wiedergeben.
4. Ausgangsspannungen bei 315 Hz, 12,5 kHz, 8 kHz, 4 kHz, 1 kHz,
250 Hz, 125 Hz und 63 Hz mit Ausgangsspannung der Standard
Frequenz 315 Hz vergleichen.
. Messungen an beiden Kanalen durchftiberen.
. Priifen, ob die Werte innerhalb der in Fig. 9, dargestellten Kurven
liegen.
. Den MeBaufbau zeigt Fig. 3.
. Standard-Frequenz (QZZCFM 315 Hz) vom Testband wiedergeben
und Ausgangsspannung messen.
. Messung an beiden Kanalen durchfiihren.
NORMALWERT: 0,4V + 1dB [Ungefahr 0,42V: an den
MeBpunkten TP3 (L-CH) und
TP4 (R-CH)}.
Einstellung:
1. Abweichungen kénnen durch Abgleich von VR1 (Linker Kanal) und
VR2 (Rechter Kanal) (S. Fig. 1) korrigiert werden.
2. Nach effolgtem Abgleich ist der Frequenzgang bei Wiedergabe
erneut zu kontrollieren.
. Den MeBaufbau zeigt Fig. 10.
. Die Aufnahme-und Pausentaste dricken.
. Den Bandwahlschalter in die ,,Metal‘'-Position stellen.
. Léschstrom nach foigender Formel emittein:
Léschstrom (A)
— Die Spannung Uber beide Enden von R1 18 (V)
1 (Ohm)
| NORMALWERT: 155+ 15mA (Metal position)
5. Falls der MeBwert nicht im vorgeschriebenen Bereich liegt, auf
folgende Weise einstellen.
Einstellung:
1. Die Stelle (A) unterbrechen und den Punkt (B) im Verdrahtungsplan
auf der Hauptleiterplatte kurzschlieBen.
(Siehe Seite 17.)
. Den Léschstrom messen.
. Uberprifen, ob der gemessene Léschstrom zwischen 140 mA und
170 mA liegt.
. Falls er auBerhalb dieses Bereichs liegt, folgende Schritte
ausfiihren.
* Betragt der Léschstrom weniger als 140 mA, den Punkt (A)
kurzschlieBen.
¢ Betr&agt der Loschstrom mehr als 170 mA, die Stellen (A) und (B)
unterbrechen.
Anm.
Vor Messung und Abgleich des Gesamtfrequenzganges ist sicherzu-
stellen, daB der Frequenzgang bei Wiedergabe korrekt ist (Vgl. entspr.
Abschnitt).
