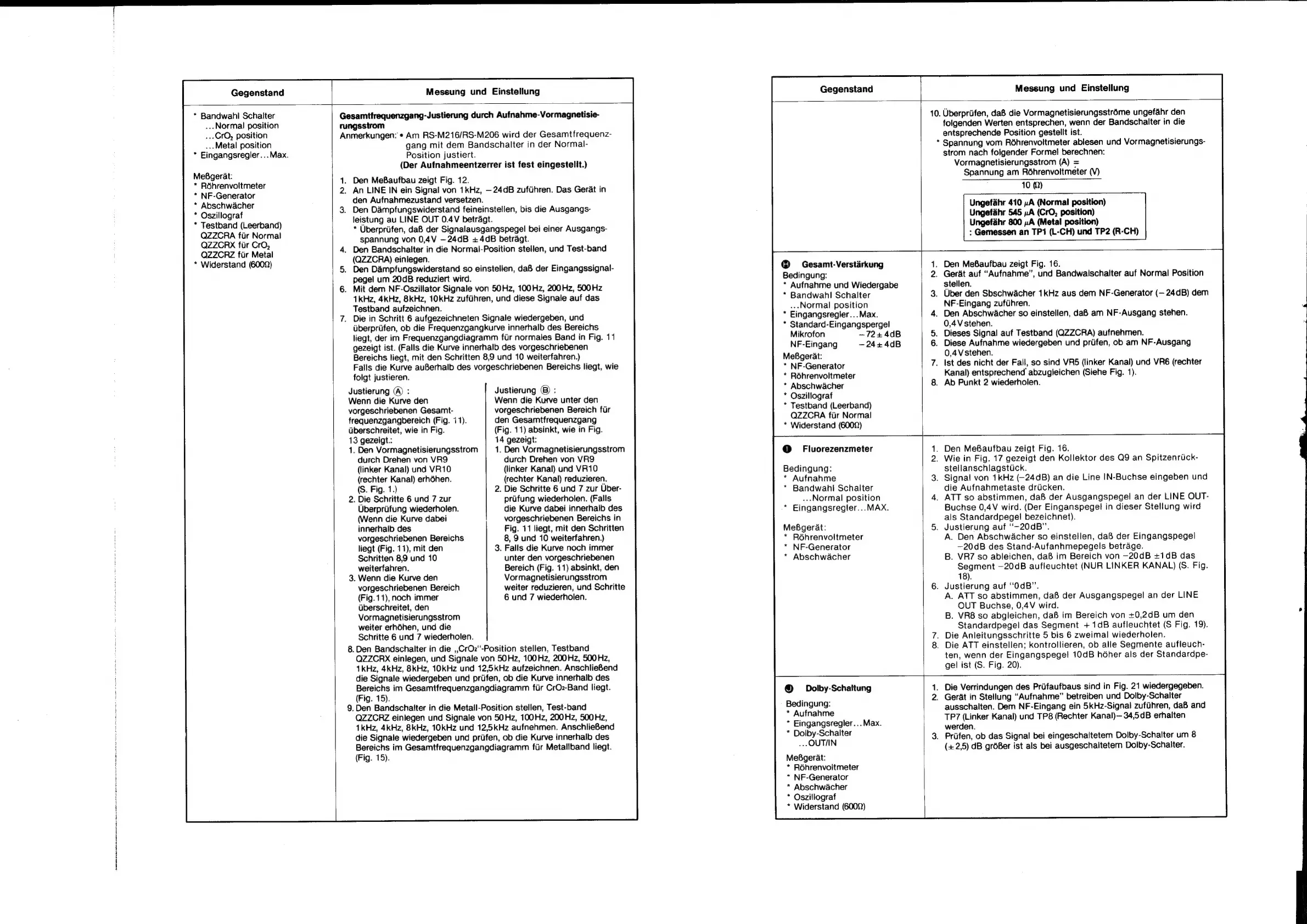

Technics RS-M206 Service Manual

Gegenstand
Messung und Einsteliung
Gegenstand
Messung und Einstellung
* Bandwahl Schalter
...Normal position
...CrO, position
...Metal position
* Eingangsregler...Max.
MeBgerat:
* Rdhrenvoltmeter
* NF-Generator
* Abschwacher
* Oszillograf
* Testband (Leerband)
QZZCRA fir Normal
QZZCRX fiir CrO,
QZZCRZ fiir Metal
* Widerstand (6000)
Gesamtfrequenzgang-Justierung durch Aufnahme-Vormagnetisie-
rungsstrom
Anmerkungen: * Am RS-M216/RS-M206 wird der Gesamtfrequenz-
gang mit dem Bandschalter in der Normal-
Position justiert.
(Der Aufnahmeentzerrer ist fest eingestellt.)
. Den MeBaufbau zeigt Fig. 12.
. An LINE IN ein Signal von 1kHz, —24dB zuftihren. Das Gerat in
den Aufnahmezustand versetzen.
. Den Dampfungswiderstand feineinstellen, bis die Ausgangs-
leistung au LINE OUT 0.4V betragt.
* Uberpriifen, daB der Signalausgangspegel bei einer Ausgangs-
spannung von 0,4V —24dB + 4dB betragt.
. Den Bandschalter in die Normal-Position stellen, und Test-band
(QZZCRA) einlegen.
. Den Dampfungswiderstand so einstellen, daB der Eingangssignal-
pegel um 20dB reduziert wird.
. Mit dem NF-Oszillator Signale von 50Hz, 100Hz, 200Hz, 500Hz
1kHz, 4kHz, 8kHz, 10kHz zuftihren, und diese Signale auf das
Testband aufzeichnen.
. Die in Schritt 6 aufgezeichneten Signale wiedergeben, und
uberpriifen, ob die Frequenzgangkurve innerhalb des Bereichs
liegt, der im Frequenzgangdiagramm fur normales Band in Fig. 11
gezeigt ist. (Falls die Kurve innerhalb des vorgeschriebenen
Bereichs liegt, mit den Schritten 8,9 und 10 weiterfahren.)
Falls die Kurve auBerhalb des vorgeschriebenen Bereichs liegt, wie
folgt justieren.
Justierung (@) : | Justierung © :
Wenn die Kurve den Wenn die Kurve unter den
vorgeschriebenen Gesamt- vorgeschriebenen Bereich fur
frequenzgangbereich (Fig. 41). den Gesamtfrequenzgang
Uberschreitet, wie in Fig. (Fig. 11) absinkt, wie in Fig.
13 gezeigt.: 14 gezeigt:
1. Den Vormagnetisierungsstrom 1. Den Vormagnetisierungsstrom
durch Drehen von VRQ durch Drehen von VR9
(linker Kanal) und VR10 (linker Kanal) und VR10
(rechter Kanal) erhéhen. (rechter Kanal) reduzieren.
(S. Fig. 1.) . Die Schritte 6 und 7 zur Uber-
2. Die Schritte 6 und 7 zur priifung wiederholen. (Falls
Uberpriifung wiederholen. die Kurve dabei innerhalb des
(Wenn die Kurve dabei vorgeschriebenen Bereichs in
innerhalb des Fig. 11 liegt, mit den Schritten
vorgeschriebenen Bereichs 8, 9 und 10 weiterfahren.)
liegt (Fig. 11), mit den . Falls die Kurve noch immer
Schritten 8,9 und 10 unter den vorgeschriebenen
weiterfahren. Bereich (Fig. 11) absinkt, den
3. Wenn die Kurve den Vormagnetisierungsstrom
vorgeschriebenen Bereich weiter reduzieren, und Schritte
(Fig.11), noch immer 6 und 7 wiederholen.
Uberschreitet, den
Vormagnetisierungsstrom
weiter erhdhen, und die
Schritte 6 und 7 wiederholen.
8.Den Bandschalter in die ,,CrOz''-Position stellen, Testband
QZZCRX einlegen, und Signale von 50Hz, 100Hz, 200Hz, 500Hz,
1kHz, 4kHz, 8kHz, 10kHz und 12,5kHz aufzeichnen. AnschlieBend
die Signale wiedergeben und prifen, ob die Kurve innerhalb des
Bereichs im Gesamtfrequenzgangdiagramm flr CrOz-Band liegt.
(Fig. 15).
9. Den Bandschatter in die Metall-Position stellen, Test-band
QZZCRZ einlegen und Signale von 50Hz, 100Hz, 200Hz, 500 Hz,
1kHz, 4kHz, 8kHz, 10kHz und 12,5kHz aufnehmen. AnschlieBend
die Signale wiedergeben und priifen, ob die Kurve innerhalb des
Bereichs im Gesamtfrequenzgangdiagramm fur Metaliband liegt.
(Fig. 15).
10. Uberpriifen, daB die Vormagnetisierungsstréme ungefahr den
folgenden Werten entsprechen, wenn der Bandschalter in die
entsprechende Position gestellt ist.
* Spannung vom Rohrenvoltmeter ablesen und Vormagnetisierungs-
strom nach foigender Formel berechnen:
Vormagnetisierungsstrom (A) =
Spannung am Rohrenvoltmeter (V)
10 @)
Ungefahr 410 »A (Normal position)
Ungefahr 545 2A (CrO, position)
Ungefahr 800 .A (Metal position)
: Gemessen an TP1 (L-CH) und TP2 (R-CH)
@® Gesamt-Verstarkung
Bedingung:
* Aufnahme und Wiedergabe
* Bandwahl Schalter
...Normal position
* Eingangsregler... Max.
* Standard-Eingangspergel
Mikrofon ~72+4dB
NF-Eingang —24+4dB
MeBgerat:
* NF-Generator
* ROhrenvoltmeter
* Abschwacher
* Oszillograf
* Testband (Leerband)
QZZCRA fiir Normal
* Widerstand (6009)
@ Fluorezenzmeter
Bedingung:
* Aufnahme
* Bandwahl Schalter
...Normal position
* Eingangsregler...MAX.
MeBgerat:
* Roéhrenvoltmeter
* NF-Generator
* Abschwacher
. Den MeBaufbau zeigt Fig. 16.
. Gerdt auf “Aufnahme”, und Bandwalschalter auf Normal Position
stellen.
. Uber den Sbschwacher 1kHz aus dem NF-Generator (— 24dB) dem
NF-Eingang zuftihren.
. Den Abschwacher so einstellen, da8 am NF-Ausgang stehen.
0,4V stehen.
. Dieses Signal auf Testband (QZZCRA) aufnehmen.
. Diese Aufnahme wiedergeben und prifen, ob am NF-Ausgang
0,4Vstehen.
. Ist des nicht der Fall, so sind VR5 (linker Kanal) und VR6 (rechter
Kanal) entsprechend’ abzugleichen (Siehe Fig. 1).
. Ab Punkt 2 wiederholen.
. Den MeBaufbau zeigt Fig. 16.
. Wie in Fig. 17 gezeigt den Kollektor des Q9 an Spitzenriick-
stellanschlagsttick.
. Signal von 1kHz (—24dB) an die Line IN-Buchse eingeben und
die Aufnahmetaste driicken.
. ATT so abstimmen, daB der Ausgangspegel an der LINE OUT-
Buchse 0,4V wird. (Der Einganspegel in dieser Stellung wird
als Standardpegel bezeichnet).
. Justierung auf “-20dB”’.
A. Den Abschwacher so einstellen, daB der Eingangspegel
~-20dB des Stand-Aufanhmepegels betrage.
B. VR7 so ableichen, daB im Bereich von —20dB +1dB das
Segment —20dB aufleuchtet (NUR LINKER KANAL) (S. Fig.
18).
. Justierung auf “OdB”.
A. ATT so abstimmen, daB der Ausgangspegel an der LINE
OUT Buchse, 0,4V wird.
B. VR8 so abgleichen, daB im Bereich von +0,2dB um den
Standardpegel das Segment + 1dB aufleuchtet (S Fig. 19).
. Die Anleitungsschritte 5 bis 6 zweimal wiederholen.
. Die ATT einstellen; kontrollieren, ob alle Segmente aufleuch-
ten, wenn der Eingangspegel 10dB hoher als der Standardpe-
gel ist (S. Fig. 20).
© _Dolby-Schaitung
Bedingung:
* Aufnahme
* Eingangsregler...Max.
* Dolby-Schalter
...OUTIIN
MeBgerat:
* Rohrenvoltmeter
* NF-Generator
* Abschwacher
* Oszillograf
* Widerstand (6002)
. Die Verrindungen des Prifaufbaus sind in Fig. 21 wiedergegeben.
. Gerat in Stellung “Aufnahme” betreiben und Dolby-Schalter
ausschalten. Dem NF-Eingang ein 5kHz-Signal zufuhren, daB and
TP7 (Linker Kanal) und TP8 (Rechter Kanal)— 34,5dB erhalten
werden.
. Priifen, ob das Signal bei eingeschaltetem Dolby-Schalter um 8
(+ 2,5) dB gréBer ist als bei ausgeschaltetem Doiby-Schalter.
