Technics RS-M206 Service Manual

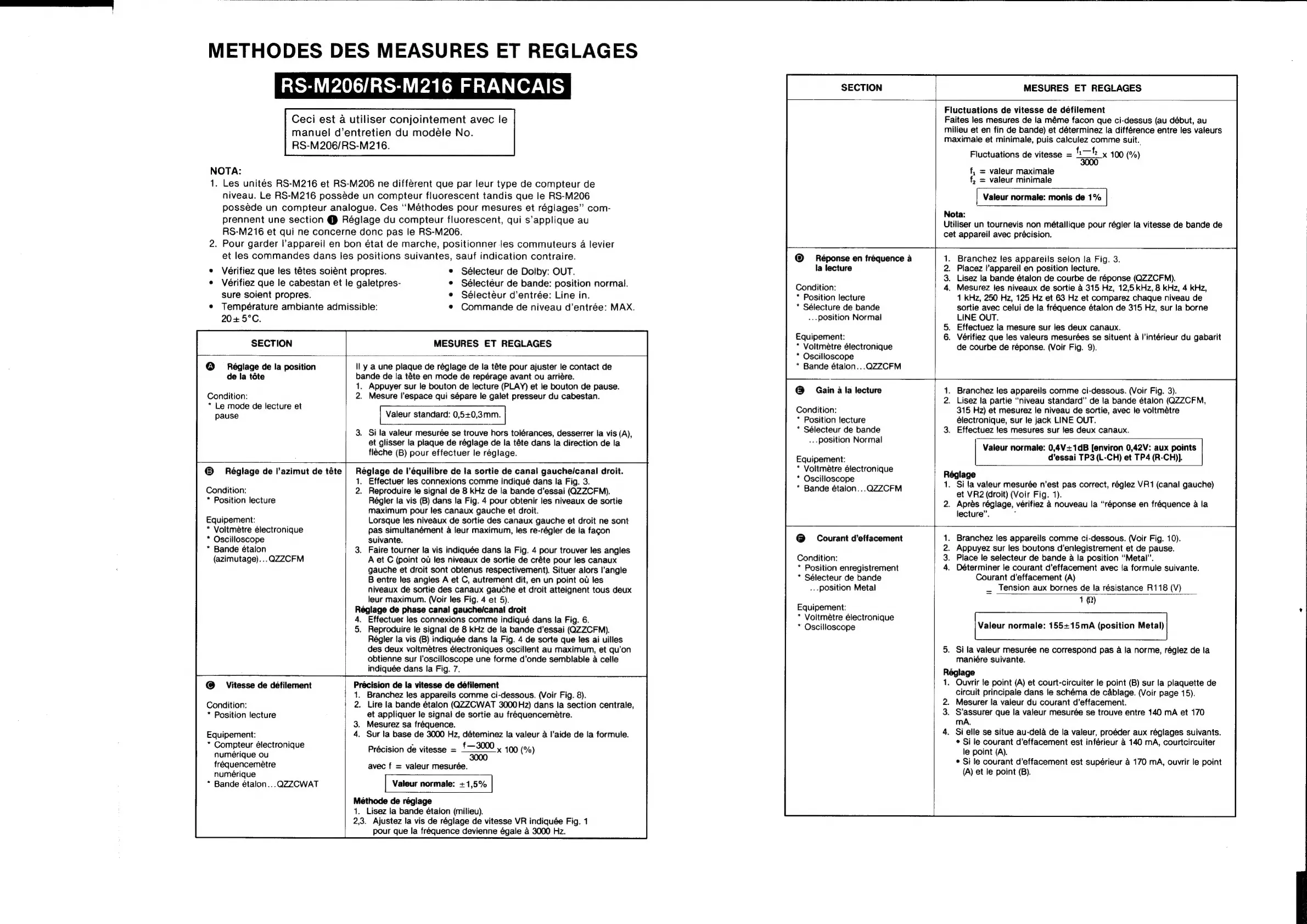

METHODES DES MEASURES ET REGLAGES
RS-M206/RS-M216 FRANCAIS
Ceci est a utiliser conjointement avec le
manuel d’entretien du modéle No.
RS-M206/RS-M216.
NOTA:
1. Les unités RS-M216 et RS-M206 ne different que par leur type de compteur de
niveau. Le RS-M216 posséde un compteur fluorescent tandis que le RS-M206
posséde un compteur analogue. Ces ‘‘Méthodes pour mesures et réglages” com-
prennent une section @ Réglage du compteur fluorescent, qui s’applique au
RS-M216 et qui ne concerne donc pas le RS-M206.
2. Pour garder l'appareil en bon état de marche, positionner les commuteurs 4 levier
et les commandes dans les positions suivantes, sauf indication contraire.
e Vérifiez que les tétes soiént propres. e Sélecteur de Dolby: OUT.
e Vérifiez que le cabestan et le galetpres-
sure soient propres.
e Température ambiante admissible:
20+ 5°C.
SECTION
e Sélectéur de bande: position normal.
e Sélectéur d’entrée: Line in.
¢ Commande de niveau d’entrée: MAX.
MESURES ET REGLAGES
SECTION
MESURES ET REGLAGES
® = Réglage de la position
de la téte
Condition:
* Le mode de lecture et
pause
© Réglage de I’azimut de téte
Condition:
* Position lecture
Equipement:
* Voltmétre électronique
* Oscilloscope
* Bande étalon
(azimutage)...QZZCFM
@ Vitesse de défilement
Condition:
* Position lecture
Equipement:
* Compteur électronique
numérique ou
frequencemétre
numérique
* Bande étalon... QZZCWAT
ll y a une plaque de réglage de la téte pour ajuster le contact de
bande de la téte en mode de repérage avant ou arriére.
1. Appuyer sur le bouton de lecture (PLAY) et le bouton de pause.
2. Mesure l’espace qui sépare le galet presseur du cabestan.
Valeur standard: 0,5+0,3mm.
3. Si la valeur mesurée se trouve hors tolérances, desserrer la vis (A),
et glisser la plaque de réglage de la téte dans la direction de la
fléche (B) pour effectuer le réglage.
Réglage de l’équilibre de la sortie de canal gauche/canal droit.
1. Effectuer les connexions comme indiqué dans la Fig. 3.
2. Reproduire le signal de 8 kHz de la bande d’essai (QZZCFM).
Régler la vis (B) dans la Fig. 4 pour obtenir les niveaux de sortie
maximum pour les canaux gauche et droit.
Lorsque les niveaux de sortie des canaux gauche et droit ne sont
pas simultanément a leur maximum, les re-régler de la fagon
suivante.
. Faire tourner la vis indiquée dans la Fig. 4 pour trouver les angles
A et C (point ou les niveaux de sortie de créte pour les canaux
gauche et droit sont obtenus respectivement). Situer alors l’'angle
B entre les angles A et C, autrement dit, en un point ot les
niveaux de sortie des canaux gauche et droit atteignent tous deux
leur maximum. (Voir les Fig. 4 et 5).
Réglage de phase canal gauche/canal droit
4. Effectuer les connexions comme indiqué dans la Fig. 6.
5. Reproduire le signal de 8 kHz de la bande d’essai (QZZCFM).
Régler la vis (B) indiquée dans la Fig. 4 de sorte que les ai uilles
des deux voltmétres électroniques oscillent au maximum, et qu’on
obtienne sur l’oscilloscope une forme d’onde semblable a celle
indiquée dans la Fig. 7.
Précision de la vitesse de défilement
1. Branchez les appareils comme ci-dessous. (Voir Fig. 8).
2. Lire la bande étalon (QZZCWAT 3000Hz) dans la section centrale,
et appliquer le signal de sortie au frequencemeétre.
3. Mesurez sa fréquence.
4. Sur la base de 3000 Hz, déteminez la valeur a l'aide de la formule.
Précision de vitesse = £900 x 499 (%)
3000
avec f = valeur mesurée.
Valeur normale: +1,5%
Méthode de réglage
1. Lisez la bande étaton (milieu).
2,3. Ajustez la vis de réglage de vitesse VR indiquée Fig. 1
pour que la fréquence devienne égale 4 3000 Hz.
® Réponse en fréquence a
la lecture
Condition:
* Position lecture
* Sélecture de bande
...position Normal
Equipement:
* Voltmetre électronique
* Oscilloscope
* Bande étalon...QZZ2CFM
Fluctuations de vitesse de defilement
Faites les mesures de la méme facon que ci-dessus (au début, au
milieu et en fin de bande) et déterminez la différence entre les valeurs
maximale et minimale, puis calculez comme suit.
Fluctuations de vitesse = fick y 100 (%)
3000
f, = valeur maximale
f, = valeur minimale
Valeur normale: monis de 1%
Nota:
Utiliser un tournevis non métallique pour régler la vitesse de bande de
cet appareil avec précision.
. Branchez les appareils selon la Fig. 3.
. Placez l'appareil en position lecture.
. Lisez la bande étalon de courbe de réponse (QZZCFM).
. Mesurez les niveaux de sortie 4 315 Hz, 12,5 kHz, 8 kHz, 4 kHz,
1 kHz, 250 Hz, 125 Hz et 63 Hz et comparez chaque niveau de
sortie avec celui de la fréquence étalon de 315 Hz, sur la borne
LINE OUT.
. Effectuez la mesure sur les deux canaux.
. Vérifiez que les valeurs mesurées se situent a l’intérieur du gabarit
de courbe de réponse. (Voir Fig. 9).
@ Gain a la lecture
Condition:
* Position lecture
* Sélecteur de bande
... position Normal
Equipement:
* Voltmétre électronique
* Oscilloscope
* Bande étalon...QZZCFM
@ Courant d’effacement
Condition:
* Position enregistrement
* Sélecteur de bande
...position Metal
Equipement:
* Voitmetre électronique
* Oscilloscope
. Branchez les appareils comme ci-dessous. (Voir Fig. 3).
. Lisez la partie “niveau standard” de la bande étalon (QZZCFM,
315 Hz) et mesurez le niveau de sortie, avec le voltmétre
électronique, sur le jack LINE OUT.
. Effectuez tes mesures sur les deux canaux.
Valeur normale: 0,4V+1dB [environ 0,42V: aux points
d’essai TP3 (L-CH) et TP4 (R-CH)}.
Réglage
1. Si la valeur mesurée n’est pas correct, réeglez VR1 (canal gauche)
et VR2 (droit) (Voir Fig. 1).
2. Aprés réglage, vérifiez A nouveau la “réponse en fréquence a la
lecture”. .
. Branchez les appareils comme ci-dessous. (Voir Fig. 10).
. Appuyez sur les boutons d’enlegistrement et de pause.
. Place le selecteur de bande a la position “Metal”.
. Déterminer le courant d’effacement avec la formule suivante.
Courant d’effacement (A)
= Tension aux bornes de la résistance R118 (V)
1@)
Valeur normale: 155+15mA (position Metal)
5. Si la valeur mesurée ne correspond pas a la norme, réglez de la
maniére suivante.
Réglage
1. Ouvrir le point (A) et court-circuiter le point (B) sur la plaquette de
circuit principale dans le schéma de cablage. (Voir page 15).
2. Mesurer la valeur du courant d’effacement.
3. S’assurer que la valeur mesurée se trouve entre 140 mA et 170
mA.
4. Si elle se situe au-dela de la valeur, proéder aux réglages suivants.
¢ Si le courant d’effacement est inférieur 4 140 mA, courtcircuiter
le point (A).
* Si le courant d’effacement est supérieur 4 170 mA, ouvrir le point
(A) et le point (B).
