Technics RS-M206 Service Manual

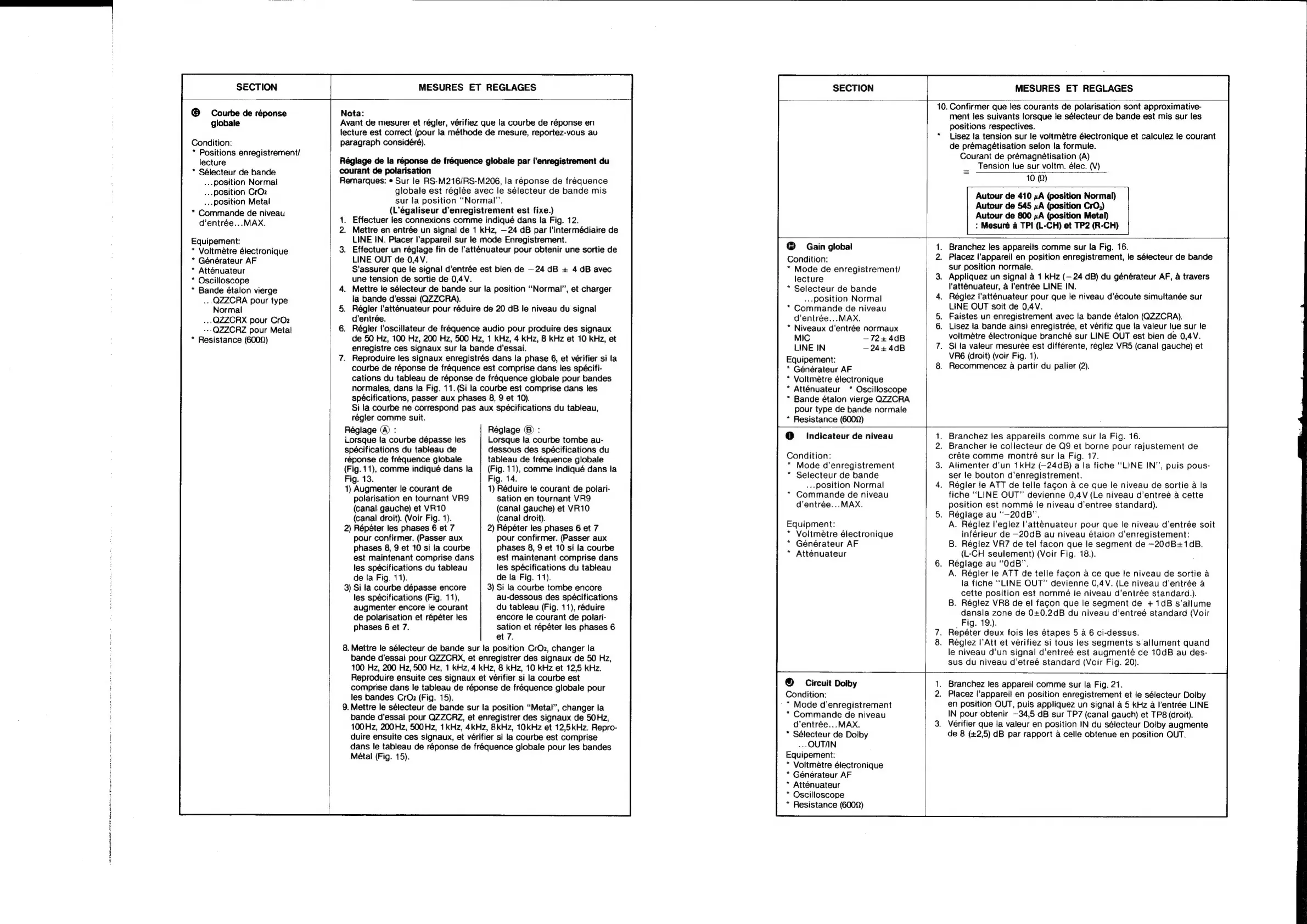

SECTION
MESURES ET REGLAGES
SECTION
MESURES ET REGLAGES
© Courbe de réponse
globale
Condition:
* Positions enregistrement/
lecture
* Sélecteur de bande
...position Normal
... position CrOz
... position Metal
* Commande de niveau
d’entrée...MAX.
Equipement:
* Voltmétre électronique
* Générateur AF
* Atténuateur
* Oscilloscope
* Bande étalon vierge
...QZZCRA pour type
Normal
...QZZCRX pour CrOz
-»-QZZCRZ pour Metal
* Resistance (6000)
Nota:
Avant de mesurer et régler, vérifiez que la courbe de réponse en
lecture est correct (pour la méthode de mesure, reportez-vous au
paragraph considéré).
Réglage de la réponse de fréquence globale par |’enregistrement du
courant de polarisation
Remarques: ¢ Sur le RS-M216/RS-M206, la réponse de fréquence
globale est réglée avec le sélecteur de bande mis
sur la position “Normal”.
(L’égaliseur d’enregistrement est fixe.)
. Effectuer les connexions comme indiqué dans la Fig. 12.
. Mettre en entrée un signal de 1 kHz, — 24 dB par I’intermédiaire de
LINE IN. Placer l'appareil sur le mode Enregistrement.
. Effectuer un réglage fin de l'atténuateur pour obtenir une sortie de
LINE OUT de 0,4V.
S’assurer que le signal d’entrée est bien de —24 dB + 4 dB avec
une tension de sortie de 0,4V.
. Mettre le sélecteur de bande sur la position “Normal”, et charger
ja bande d’essai (QZZCRA).
. Reégler ’atténuateur pour réduire de 20 dB le niveau du signal
d'entrée.
. Régler l’oscillateur de fréquence audio pour produire des signaux
de 50 Hz, 100 Hz, 200 Hz, 500 Hz, 1 kHz, 4 kHz, 8 kHz et 10 kHz, et
enregistre ces signaux sur la bande d’essai.
. Reproduire les signaux enregistrés dans la phase 6, et vérifier si la
courbe de réponse de fréquence est comprise dans les spécifi-
cations du tableau de réponse de fréquence globale pour bandes
normales, dans la Fig. 11. (Si la courbe est comprise dans les
spécifications, passer aux phases 8, 9 et 10).
Si la courbe ne correspond pas aux spécifications du tableau,
régler comme suit.
Réglage @) : Réglage ©®) :
10. Confirmer que les courants de polarisation sont approximative-
ment les suivants lorsque fe sélecteur de bande est mis sur les
positions respectives.
* Lisez la tension sur le voltmétre électronique et calculez le courant
de prémagétisation selon la formule.
Courant de prémagnétisation (A)
Tension lue sur voltm. élec. (V)
10 Q)
Autour de 410 A (position Normal)
Autour de 545 1A (position CrO,)
Autour de 800 A (position Metal)
: Mesuré a TPI (L-CH) et TP2 (R-CH)
Lorsque la courbe dépasse les
spécifications du tableau de
réponse de fréquence globale
(Fig. 11), comme indiqué dans la
Fig. 13.
1) Augmenter le courant de
polarisation en tournant VR9
(canal. gauche) et VR10
(canal droit). (Voir Fig. 1).
2) Répéter les phases 6 et 7
pour confirmer. (Passer aux
phases 8, 9 et 10 si la courbe
est maintenant comprise dans
les spécifications du tableau
de la Fig. 11).
3) Si la courbe dépasse encore
les spécifications (Fig. 11),
augmenter encore le courant
de polarisation et répéter les
phases 6 et 7.
Lorsque la courbe tombe au-
dessous des spécifications du
tableau de fréquence globale
(Fig. 11), comme indiqué dans la
Fig. 14.
1) Réduire le courant de polari-
sation en tournant VR9
(canal gauche) et VR10
(canal droit).
2) Répéter les phases 6 et 7
pour confirmer. (Passer aux
phases 8, 9 et 10 si la courbe
est maintenant comprise dans
les spécifications du tableau
de la Fig. 11).
3) Si la courbe tombe encore
au-dessous des spécifications
du tableau (Fig. 11), réduire
encore le courant de polari-
sation et répéter les phases 6
et 7.
8. Mettre le sélecteur de bande sur la position CrOz, changer la
bande d’essai pour QZZCRX, et enregistrer des signaux de 50 Hz,
100 Hz, 200 Hz, 500 Hz, 1 KHz, 4 kHz, 8 kHz, 10 kHz et 12,5 kHz.
Reproduire ensuite ces signaux et vérifier si la courbe est
comprise dans le tableau de réponse de fréquence globale pour
les bandes CrO:z (Fig. 15).
9. Mettre le sélecteur de bande sur la position “Metal”, changer la
bande d’essai pour QZZCRZ, et enregistrer des signaux de 50Hz,
100Hz, 200Hz, 500Hz, 1kHz, 4KHz, 8kHz, 10kHz et 12,5kHz. Repro-
duire ensuite ces signaux, et vérifier si la courbe est comprise
dans le tableau de réponse de fréquence globale pour les bandes
Métal (Fig. 15).
@ Gain global
Condition:
“ Mode de enregistrement/
lecture
* Selecteur de bande
...position Normal
* Commande de niveau
d’entrée... MAX.
“ Niveaux d’entrée normaux
—7244dB
—24+ 4dB
Equipement:
* Générateur AF
* Voltmeétre électronique
* Atténuateur * Oscilloscope
* Bande étalon vierge QZZCRA
pour type de bande normale
* Resistance (6000)
@ Indicateur de niveau
Condition:
* Mode d’enregistrement
* Selecteur de bande
...position Normal
* Commande de niveau
d’entrée...MAX.
Equipment:
* Voltmétre électronique
* Générateur AF
* Atténuateur
. Branchez les appareils comme sur la Fig. 16.
. Placez l'appareil en position enregistrement, le sélecteur de bande
sur position normale.
. Appliquez un signal a 1 kHz (— 24 dB) du générateur AF, a travers
latténuateur, a entrée LINE IN.
. Réglez l’'atténuateur pour que le niveau d’écoute simultanée sur
LINE OUT soit de 0,4V.
. Faistes un enregistrement avec la bande étalon (QZ2ZCRA).
. Lisez la bande ainsi enregistrée, et verifiz que la valeur lue sur le
voltmétre électronique branché sur LINE OUT est bien de 0,4V.
. Sila valeur mesurée est différente, réglez VR5 (canal gauche) et
VR6 (droit) (voir Fig. 1).
. Recommencez a partir du palier (2).
. Branchez les appareils comme sur la Fig. 16.
. Brancher le collecteur de Q9 et borne pour rajustement de
créte comme montré sur la Fig. 17.
. Alimenter d’un 1kHz (-24dB) a la fiche “LINE IN’, puis pous-
ser le bouton d’enregistrement.
. Régler ie ATT de telle fagon a ce que le niveau de sortie a la
fiche “LINE OUT” devienne 0,4V (Le niveau d’entreé a cette
position est nommé le niveau d’entree standard).
. Réglage au ‘-20dB”.
A. Réglez l’eglez l’attenuateur pour que le niveau d’entrée soit
inférieur de —20dB au niveau étalon d’enregistement:
B. Réglez VR7 de tel facon que le segment de -20dB+1dB.
(L-CH seulement) (Voir Fig. 18.).
. Réglage au “0dB”.
A. Régler le ATT de telle fagon a ce que le niveau de sortie a
la fiche “LINE OUT” devienne 0,4V. (Le niveau d’entrée a
cette position est nommeé ie niveau d’entrée standard.).
B. Réglez VR8 de el fagon que le segment de +1dB s’allume
dansla zone de 0+0.2dB du niveau d’entreé standard (Voir
Fig. 19.).
. Repéter deux fois les étapes 5 a 6 ci-dessus.
. Réglez l’Att et vérifiez si tous les segments s’allument quand
le niveau d’un signal d’entreé est augmenté de 10dB au des-
sus du niveau d’etreé standard (Voir Fig. 20).
© Circuit Dolby
Condition:
* Mode d’enregistrement
* Commande de niveau
d’entrée...MAX.
* Sélecteur de Dolby
.. OUTIIN
Equipement:
* Voltmeétre électronique
* Générateur AF
* Atténuateur
* Oscilloscope
* Resistance (6000)
. Branchez les appareil comme sur la Fig. 21.
Placez l'appareil en position enregistrement et le sélecteur Dolby
en position OUT, puis appliquez un signal a 5 kHz a l’entrée LINE
IN pour obtenir —34,5 dB sur TP7 (canal gauch) et TP8 (droit).
. Vérifier que la valeur en position IN du sélecteur Dolby augmente
de 8 (+2,5) dB par rapport a celle obtenue en position OUT.
