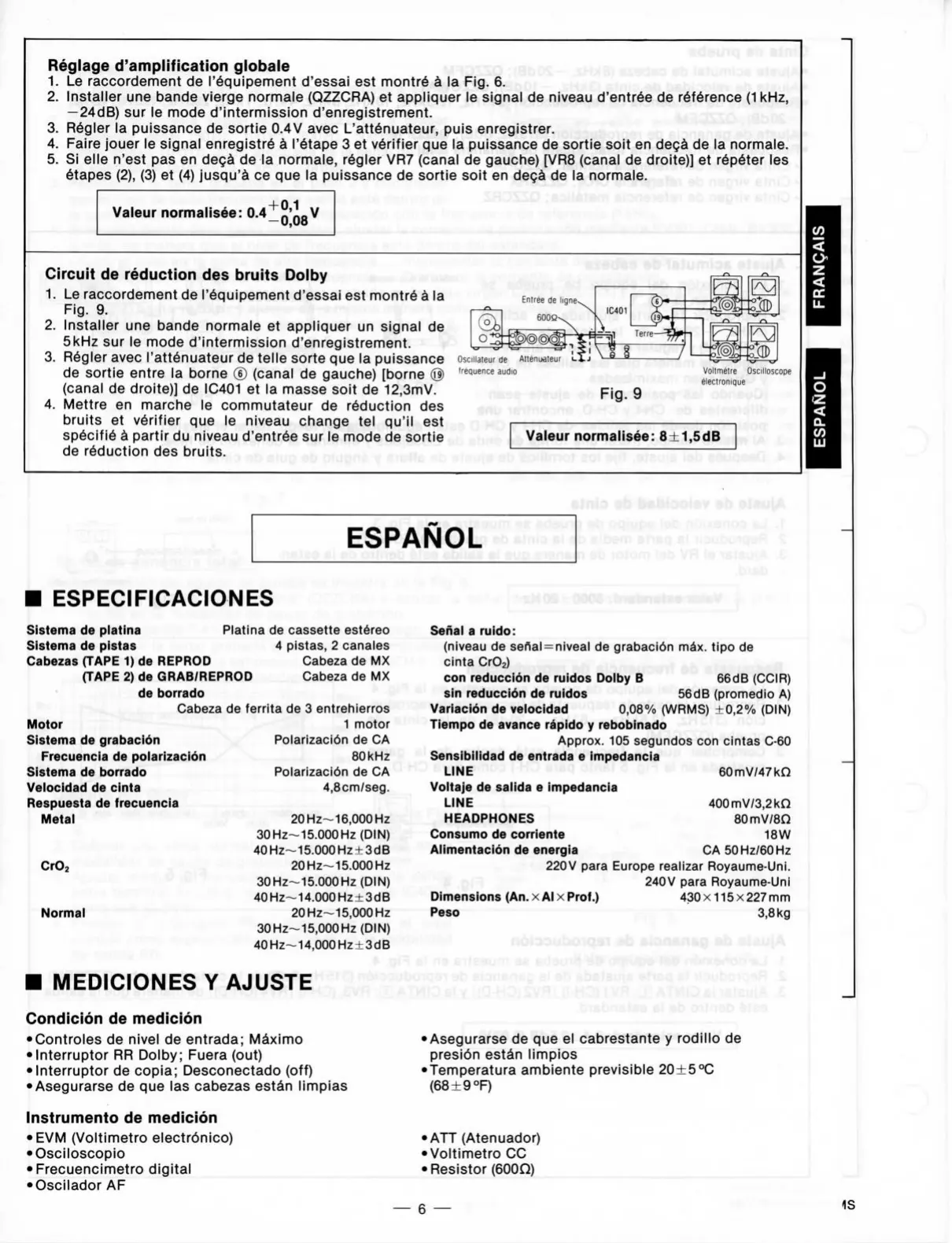

IbOS-
Réglage
d'amplification
globale
1.
Le raccordement de réquipement d'essai est montré è la Fig. 6.
2.
Installer une bande vierge normale
(QZZCRA)
et appllquer le signal de niveau d'entrée de référence (1 kHz,
—24dB)
sur le mode d'intermisslon d'enregistrement.
3.
Régler la puissance de sortie 0.4V avec L'atténuateur, puls enregistrer.
4.
Faire
jouer
le signal enregistré è l'étape 3 et vérifier que la puissance de sortie soit en degè de la normale.
5.
Si elle n'est pas en degè de la normale, régler VR7 (canal de gauche) [VR8 (canal de droite)] et répéter les
étapes (2), (3) et (4) jusqu'è ce que la puissance de sortie soit en degè de la normale.
Valeur
normalisée:
0.4
0,1 ,
-0,08^
Circuit
de réduction des
bruits
Dolby
1.
Le raccordement de l'équipement d'essai est montré a la
Fig.
9.
2.
Installer une bande normale et appllquer un signal de
5kHz sur le mode d'intermisslon d'enregistrement.
3.
Régler avec l'atténuateur de telle sorte que la puissance
de sortie entre la
borne
® (canal de gauche)
[borne
@
(canal
de droite)] de
IC401
et la
masse
soit de 12,3mV.
4.
Mettre
en marche le commutateur de réduction des
bruits et vérifier que le niveau change tel qu'il est
spécifié
zyxwvutsrqponmlkjihgfedcbaZYXWVUTSRQPONMLKJIHGFEDCBA k partir du niveau d'entrée sur le mode de sortie
de réduction des bruits.
Oscillateur de Atlénijateur
tréquence audio
Oscilloscope
Valeur
normalisée:
8+1,5dB
ESPANOL
ESPECIFICACIONES
Sistema
de platina Platina de cassette estéreo
Sistema
de pistas 4 pistas, 2 canales
Cabezas (TAPE 1) de REPROD Cabeza de MX
(TAPE 2) de GRAB/REPROD Cabeza de MX
; de
borrado
Cabeza de ferrita de 3 entrehierros
Motor
Sistema de grabación
Frecuencia
de polarización
Sistema de
borrado
Velocidad
de
cinta
Respuesta
de
frecuencia
IMetal
CrOj
Normal
1
motor
Polarización de CA
80
kHz
Polarización de CA
4,8cm/seg.
20
Hz~
16,000
Hz
30Hz~15.000Hz
(DIN)
40Hz~15.000Hz±3dB
20
Hz~
15.000
Hz
30Hz~15.000Hz
(DIN)
40Hz~14.000Hz
+ 3dB
20Hz~15,000Hz
30Hz~15,000Hz
(DIN)
40Hz~14,000Hz±3dB
..I
Senal a
ruido:
(niveau de senal = niveal de grabación méx.
tipo
de
cinta Cr02)
con reducción de
ruidos
Dolby
B
66dB
(CCIR)
sin reducción de
ruidos
56dB
(promedio
A)
Variación de
velocidad
0,08% (WRMS) +0,2% (DIN)
Tiempo
de
avance
rapido
y
rebobinado
Approx.
105 segundos con cintas C-60
Sensibilidad
de
entrada
e
impedancia
LI NE 60mV/47kO
Voltaje
de
saiida
e
impedancia
LINE
400mV/3,2kQ
HEADPHONES
80mV/8Q
Consum o
de
corriente
18W
Alimentación de
energie
CA
50
Hz/60 Hz
220V
para Europe realizar Royaume-Uni.
240V
para Royaume-Uni
Dimensions
(An. xAl x
Prof.)
430
x
115
x
227mm
Peso
3,8kg
nó! -..i
MEDICIONES
Y
AJUSTE
Condiclón de mediclón
• Controles de nivel de entrada; Méximo
•
Interruptor
RR
Dolby;
Fuera (out)
•
Interruptor
de copia; Desconectado (off)
• Asegurarse de que las cabezas estón limpias
Instrumento
de mediclón
• EVM
(Voltimetro
electrónico)
•
Osciloscopio
• Frecuencimetro digital
•Oscilador AF
• Asegurarse de que el cabrestante y
rodillo
de
presión estén limpios
• Temperatura ambiente previsible 20±5°C
(68±9°F)
• ATT (Atenuador)
•
Voltimetro
CC
• Resistor (600O)
— 6 —
