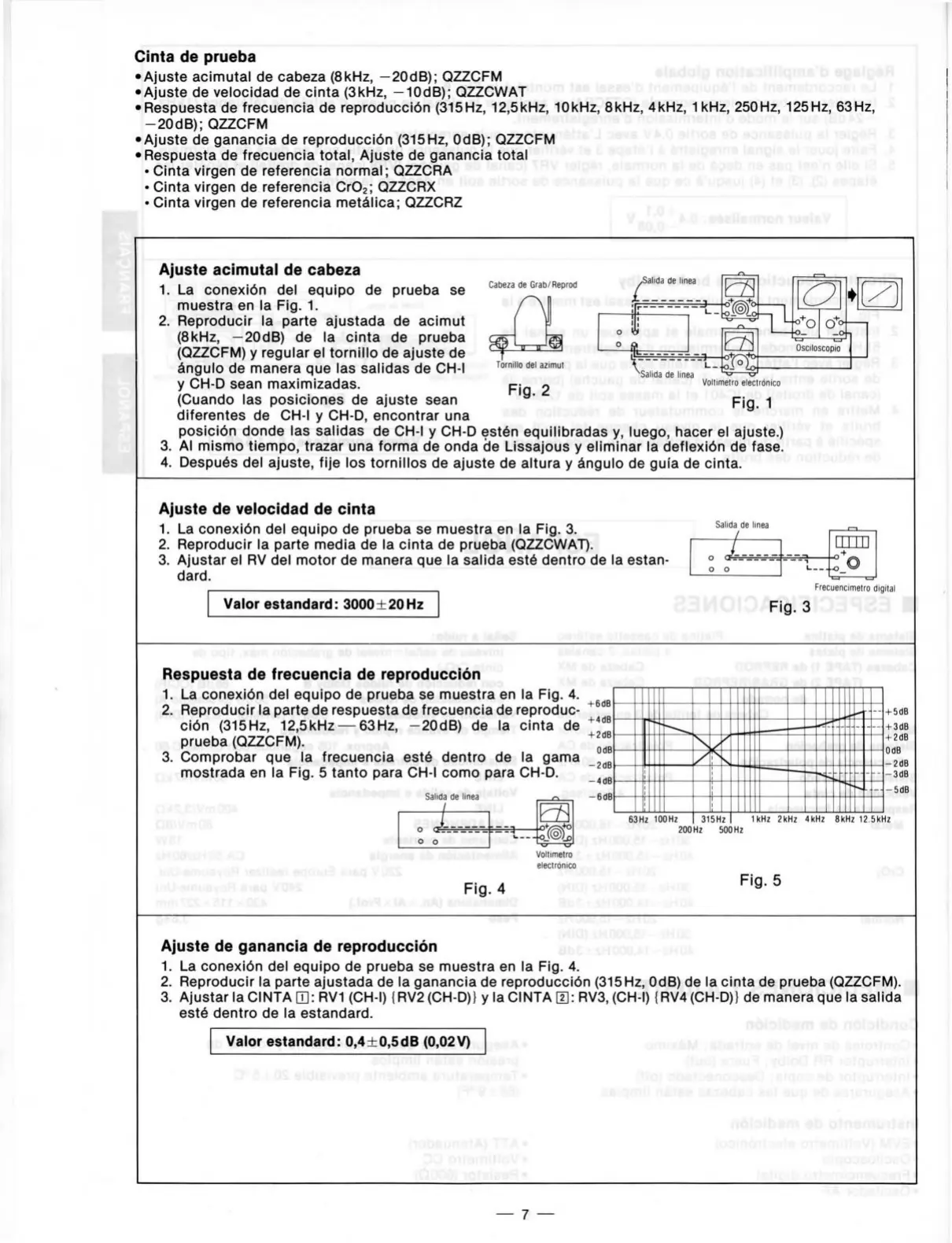

Cinta de prueba
• Ajuste acimutal de cabeza (8kHz, -20dB); QZZCFM
• Ajuste de velocidad de cinta (3kHz, -10dB); QZZCWAT
•Respuesta de frecuencia de reproducción (315Hz, 12,5kHz, 10kHz, 8kHz, 4kHz,
1
kHz, 250Hz, 125Hz, 63Hz,
-20dB);
QZZCFM
• Ajuste de ganancia de reproducción (315Hz, OdB); QZZCFM
• Respuesta de frecuencia
total,
Ajuste de ganancia total
^
^'"^"^
• Cinta virgen de referenda normal; QZZCRA
• Cinta virgen de referenda CrOs; QZZCRX
• Cinta virgen de referenda metólica; QZZCRZ
9l Bdoi ozyxwvutsrqponmlkjihgfedcbaZYXWVUTSRQPONMLKJIHGFEDCBA
noltBoiiiiams' b
dOBSoèf l
Qè^
,zyxwvutsrqponmlkjihgfedcbaZYXWVUTSRQPONMLKJIHGFEDCBAB\E,,
'-b ns
aeq
tse'n
9lle
i8
loa
Qinos
öD
eoneaaiuq
BI 9up 90 é
upeui
(t) te (C)
,(S)
asqsJè
f, 0
Ajuste acimutal de cabeza
1.
La
conexión
del
equipo
de
prueba
se
muestra en
la
Fig.
1.
2.
Reproducir
la
parte ajustada
de
acimut
(8kHz, -20dB)
de la
cinta
de
prueba
(QZZCFM)
y
regular el tornillo de ajuste de
éngulo de manera que las salidas de CH-I
y CH-D sean maximizadas.
(Cuando
las
posiciones
de
ajuste sean
diferentes
de
CH-I
y
CH-D, encontrar una
Cabeza
de
GraD/Reprod
,Salida
de
Imea
i
Tornillo
del
azimut
Fig.
2
Voltimetro electrónico
Fig.
1
Tl
09 9lft9M
>
posición donde las salidas de CH-I
y
CH-D estén equilibradas y, luego, hacer el ajuste.)
3.
Al
mismo tiempo, trazar una forma de onda de Lissajous
y
eliminar la deflexión de fase.
4.
Después del ajuste, fije los tornillos de ajuste de altura
y
ëingulo de guia de cinta.
Ajuste de velocidad de cinta
1.
La conexión del equipo de prueba se muestra en
la
Fig.
3.
2.
Reproducir
la
parte media de la cinta de prueba (QZZCWAT).
3. Ajustar el RV del motor de manera que la salida esté dentro de la estan-
dard.
Salida
de
tinea
• t
Valor estandard: 3000±20 Hz
Frecuencimetro digital
Fig.
3
>:a-ioa
Respuesta de frecuencia de reproducción
'
1.
La conexión del equipo de prueba se muestra en
la
Fig.
4.
2.
Reproducir la parte de respuesta de frecuencia de reproduc-
ción (315Hz, 12,5kHz —63Hz, -20dB)
de la
cinta
de
prueba (QZZCFM).
3. Comprobar
que la
frecuencia esté dentro
de la
gama
. mostrada en
la
Fig.
5
tanto para CH-I como para CH-D.
Salida
de
linea
a)(S,C\VfnOOI>
Ti08
1
+ 6dB
+4dB
+ 2dB
OdB
-2dB
-4dB
-6dB
63 Hz 100 Hz
+ 5dB
+ 3dB
+ 2dB
OdB
-2dB
-3dB
-5dB
315Hz
200Hz 500Hz
1kHz 2kHz
4kH2
8kHz 12.5kHz
Voltimetro
electrónico
Fig.
4
Fig.
5
,0-tO
Ajuste de ganancia de reproducción
^Hooo.^r-
sHO^
1.
La conexión del equipo de prueba se muestra en
la
Fig.
4.
2.
Reproducir la parte ajustada de la ganancia de reproducción (315
Hz,
OdB) de la cinta de prueba (QZZCFM).
3. Ajustar la CINTA
D]: RVI (CH-I) (RV2 (CH-D)}
y
la CINTA
E:
RV3, (CH-I) (RV4 (CH-D)) de manera que la salida
esté dentro de
la
estandard.
Valor estandard: 0,4±0,5dB (0,02V)
omixèM
(^°e.r
83)
aBiqmil
(
9Up 9b 93-IEV.
• c
. t sm 9b
otnernuitï»n
(0DinÓl}D9l9
O-
—
7 —
