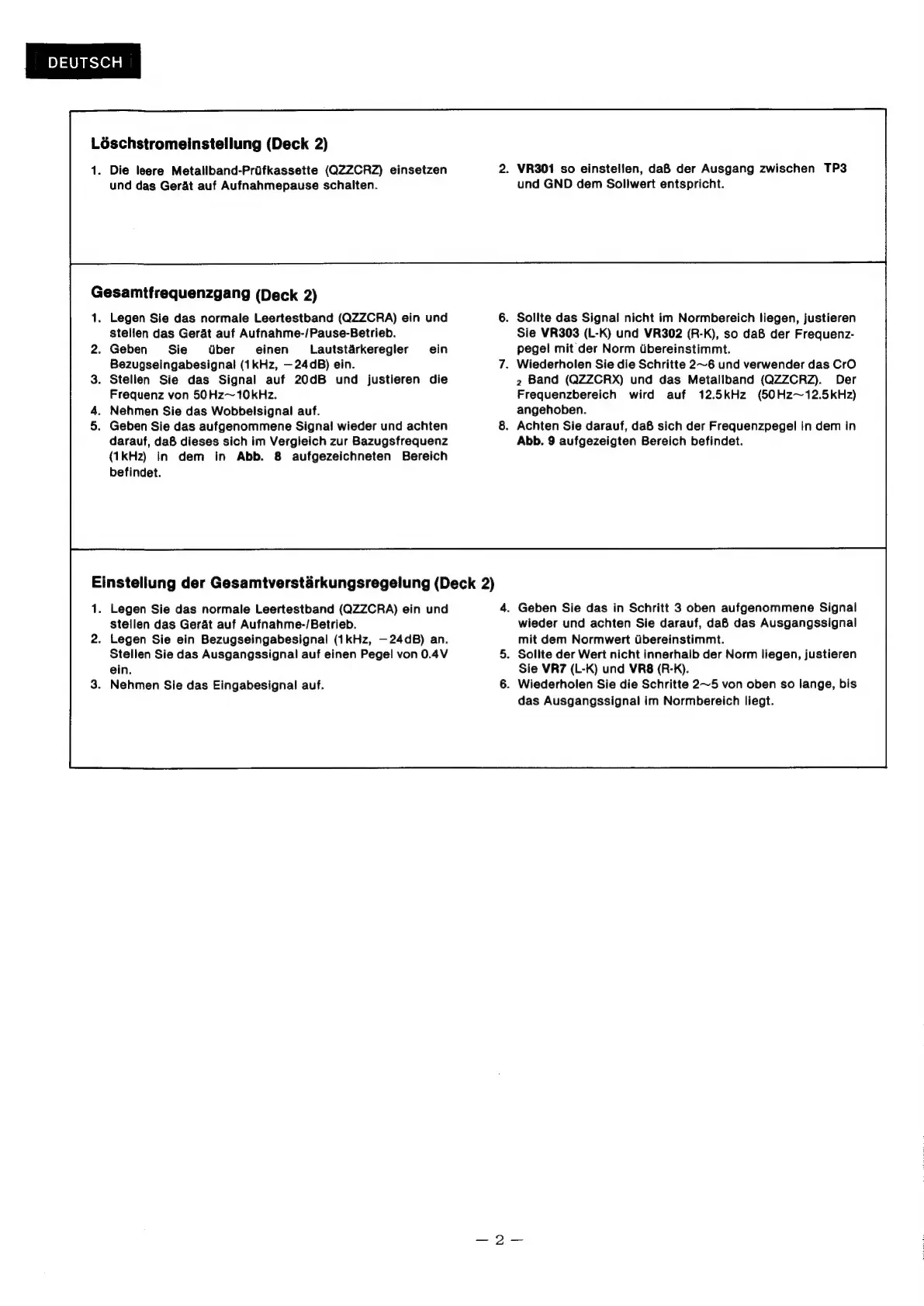

Léschstromeinstellung (Deck 2)
. VR301 so einstellen, daB der Ausgang zwischen TP3
. Geben Sie
1. Die leere Metalilband-Prifkassette (QZZCRZ) einsetzen
und das Gerat auf Aufnahmepause schalten.
Gesamtfrequenzgang (Deck 2)
. Legen Sie das normale Leertestband (QZZCRA) ein und
stelien das Gerat auf Aufnahme-/Pause-Betrieb.
Uber einen Lautstarkeregler = ein
Bezugseingabesignal (1kHz, —24dB) ein.
. Stellen Sie das Signal auf 20dB und justieren die
Frequenz von 50Hz~10kHz.
. Nehmen Sie das Wobbelsignal auf.
. Geben Sie das aufgenommene Signal wieder und achten
darauf, daB dieses sich im Vergleich zur Bazugsfrequenz
(1kHz) in dem in Abb. 8 aufgezeichneten Bereich
befindet.
Einstellung der Gesamtverstarkungsregelung (Deck 2)
. Legen Sie das normale Leertestband (QZZCRA) ein und
stellen das Gerat auf Aufnahme-/Betrieb.
. Legen Sie ein Bezugseingabesignal (1kHz, —24dB) an.
Stellen Sie das Ausgangssignal auf einen Pegel von 0.4V
ein.
. Nehmen Sie das Eingabesignal auf.
und GND dem Sollwert entspricht.
. Sollte das Signal nicht im Normbereich liegen, justieren
Sie VR303 (L-K) und VR302 (R-K), so daB der Frequenz-
pegel mit der Norm Ubereinstimmt.
. Wiederholen Sie die Schritte 2~6 und verwender das CrO
2 Band (QZZCRX) und das Metallband (QZZCRZ). Der
Frequenzbereich wird auf 12.5kHz (50H2~12.5kHz)
angehoben.
. Achten Sie darauf, daB sich der Frequenzpegel in dem in
4.
Abb. 9 aufgezeigten Bereich befindet.
Geben Sie das in Schritt 3 oben aufgenommene Signal
wieder und achten Sie darauf, daB das Ausgangssignal
mit dem Normwert Ubereinstimmt.
. Sollte der Wert nicht innerhalb der Norm liegen, justieren
Sie VR7 (L-K) und VR8 (R-K).
. Wiederholen Sie die Schritte 2~5 von oben so lange, bis
das Ausgangssignal im Normbereich liegt.
